Moule de paniers d'organisateurs de stockage en plastique

Moule de paniers d'organisateurs de stockage en plastique - Fabricant de moules d'injection de panier de stockage en grille/maille en plastique personnalisé

ZHONGYUE MOLD est un fabricant chinois professionnel de moules à injection fournissant des moules de paniers d'organisateurs de stockage en plastique/des moules de paniers de stockage à grille ouverte (paniers en maille, bacs de rangement ventilés, bacs utilitaires perforés) aux marques mondiales de stockage domestique, aux chaînes de supermarchés et aux fournisseurs de pièces industrielles. Contrairement aux conteneurs à parois solides, ces paniers organisateurs comportent des parois perforées, des motifs en grille ou de grandes fentes de ventilation pour réduire le coût des matériaux, alléger le produit et permettre la circulation de l'air. Les tailles vont des petits organisateurs de bureau (150 mm) aux grands paniers à linge/utilitaires (500 mm).

Le moulage de ces structures ouvertes présente des défis uniques : difficulté à remplir les fines nervures de la grille, air emprisonné provoquant des marques de brûlure et contre-dépouilles complexes nécessitant une éjection secondaire. Nos moules utilisent des configurations multi-cavités (2 × 2, 4 × 4), des systèmes de ventilation avancés (inserts en acier fritté) et des mécanismes d'éjection en deux étapes pour garantir que la structure fragile de la grille se libère en toute sécurité sans se briser. Nous les moulons généralement en PP (MFR 10-20) ou en ABS pour un équilibre entre flexibilité et rigidité.

Des paniers à linge avec poignées aux organisateurs de garde-manger de cuisine avec séparateurs, nous proposons une analyse DFM complète axée sur la simulation du remplissage des grilles et le calcul de la force d'éjection avant la découpe de l'acier.

Spécifications du moule à panier en plastique :

Donnez de la luminosité à votre prochain projet de moule à panier en plastique !

Qu'est-ce qu'un moule de panier de rangement ?

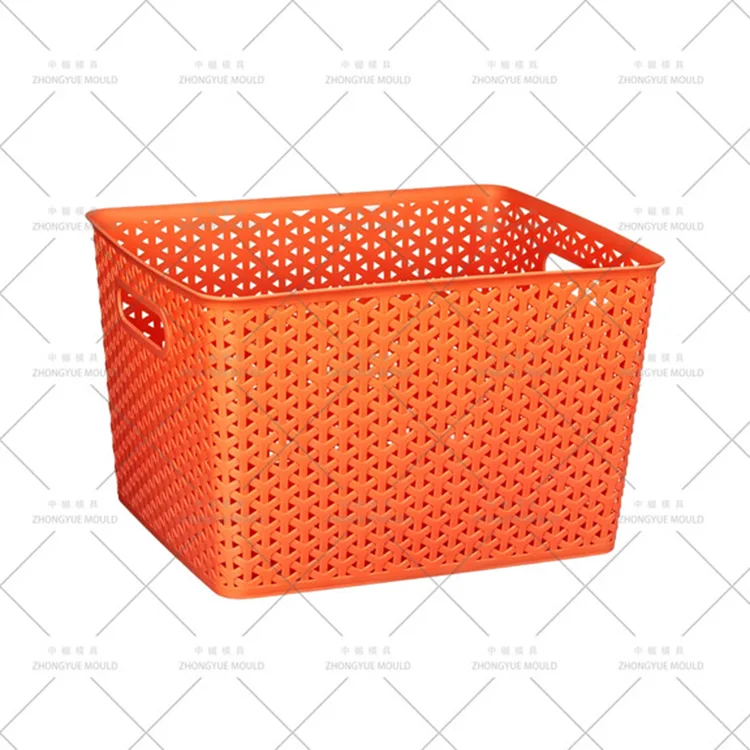

Un moule pour panier de rangement est un outil conçu pour créer des conteneurs aérés et légers :

Structure ouverte en grille/maille — Les murs ne sont pas solides ; ils sont constitués d'un réseau de nervures formant des carrés, des losanges ou des fentes. Cela crée des contre-dépouilles que l’éjection standard ne peut pas gérer.

Sections de nervures fines — Les nervures de la grille ont généralement une épaisseur de 1,0 à 2,0 mm. Le remplissage de ces sections minces nécessite une vitesse et une pression d'injection élevées.

Fentes de ventilation — Les grandes ouvertures pour la circulation de l'air signifient moins de surface en contact avec le moule, ce qui rend le refroidissement rapide mais l'éjection délicate.

Poignées intégrées – comportent souvent des poignées latérales fines et sujettes à se casser si elles sont mal éjectées.

Points forts de l'ingénierie des moules (moule à panier en grille)

Conception de ventilation extrême (la priorité n°1)

L'air reste facilement emprisonné dans les poches grillagées. Nous incorporons des évents de ligne de séparation de 0,01 à 0,015 mm autour de chaque cellule de grille et des inserts d'aération en acier poreux fritté à l'extrémité des longues nervures. Sans cela, le moule brûlera le plastique avant que la grille ne se remplisse complètement.

Mécanisme de plaque d'éjection/dénudage en deux étapes

Parce que la grille agit comme une contre-dépouille, nous utilisons souvent :

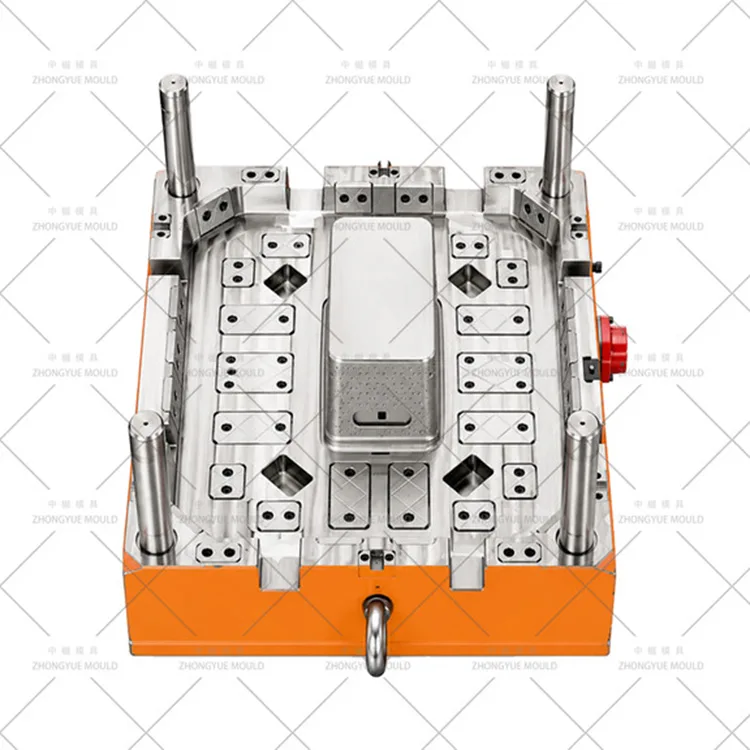

Plaque de dévêtissage : Une plaque qui pousse uniformément tout le panier hors du noyau, empêchant ainsi la déformation de la grille.

Éjection en deux étapes : tout d'abord, les broches d'éjection poussent légèrement le panier ; puis une plaque de dévêtissage complète le démoulage. Cela réduit la contrainte sur les nervures individuelles de la grille.

Simulation de remplissage de grille (Moldflow)

Les côtes fines sont difficiles à remplir. Nous utilisons l'analyse Moldflow pour déterminer l'emplacement exact de la porte (généralement une porte en éventail ou plusieurs portes) afin de garantir que toutes les cellules de la grille se remplissent simultanément sans lignes de soudure au centre du maillage.

Contrôle de l'épaisseur des racines des côtes

Là où les fines nervures de la grille rencontrent la base ou le bord solide, des sections épaisses peuvent se former. Nous concevons des transitions d'épaisseur progressives (cônes de 30 à 45°) pour éviter les marques d'évier sur la surface extérieure visible du panier.

Gérer les solutions de contre-dépouille

Les poignées latérales présentent souvent des contre-dépouilles. Nous utilisons de petits élévateurs angulaires ou concevons la poignée avec un tirage suffisant pour que le matériau PP puisse fléchir sur le noyau (éjection flexible).

Efficacité multi-cavité

Ce sont des articles à volume élevé. Nous concevons des moules à 2, 4 ou même 8 empreintes avec des glissières en Y équilibrées pour maximiser le rendement.

Notre processus de fabrication et de validation (moule panier)

DFM de remplissage et de ventilation de la grille — Analysez l'épaisseur des nervures de la grille (1,0 à 2,0 mm). Exécutez Moldflow pour simuler le remplissage et identifier les emplacements des pièges à air. Concevoir une stratégie de ventilation. Rapport DFM gratuit.

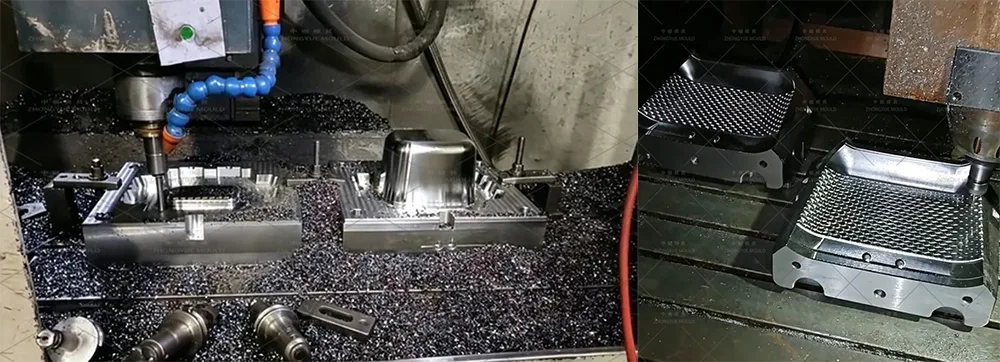

Usinage de la plaque de dévêtissage — Meulez avec précision l'espace de la plaque de dévêtissage pour garantir qu'il dégage les nervures de la grille sans s'accrocher.

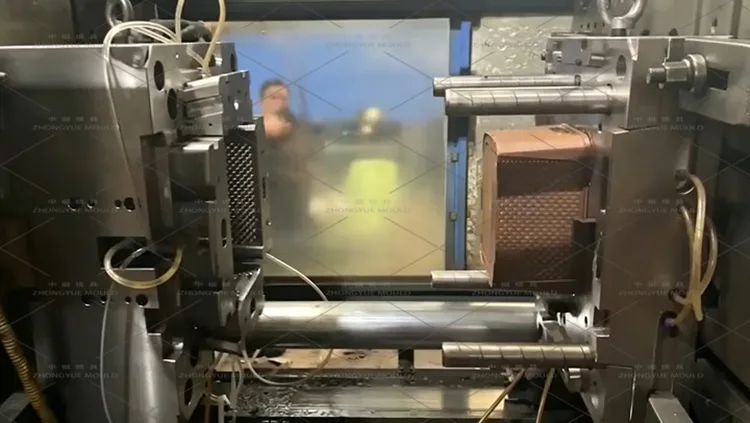

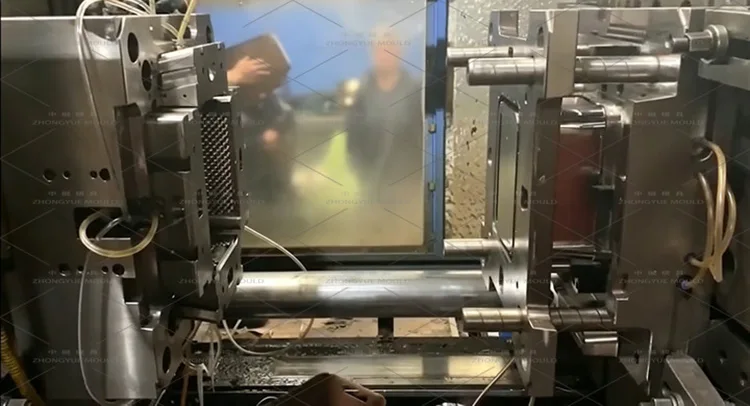

Assemblage et essai T1 – Exécuté sur une machine interne. Effectuez un test d’intégrité de la grille (fléchissez manuellement la grille pour garantir l’absence de cassure). Vérifiez les tirs courts ou les marques de brûlure. Fournir une vidéo d'essai + des échantillons.

Optimisation et approbation — Ajustez la vitesse de ventilation ou d'éjection si la grille présente des contraintes. Préparer le moule pour l'expédition.

Assistance après-vente — Garantie d'un an, conseils techniques à distance et pièces de rechange (ressorts de plaque de dénudage, broches d'éjection).

Pourquoi choisir le moule ZHONGYUE pour votre panier de rangement ?

Experts en structure de grille — Nous comprenons les défis uniques de remplissage et d’éjection des conceptions à maillage ouvert.

Spécialistes de la ventilation — Nos moules comprennent une ventilation avancée (acier poreux) pour éviter les marques de brûlure sur les fines nervures.

Conception d'éjection sûre — Nous utilisons des plaques de décapage et une éjection en deux étapes pour éviter de briser la grille fragile lors du démoulage.

Cavitation élevée — Expérience éprouvée dans les configurations à 2, 4 et 8 cavités pour une productivité maximale.

Assurance qualité — Nous testons la résistance de la grille et l'intégrité du remplissage lors des essais T1.

Foire aux questions — Moule pour panier d'organisateur de rangement

Q : Pourquoi les paniers grillagés présentent-ils souvent des marques de brûlure ?

R : Parce que l’air est emprisonné dans les petites cellules de la grille. Nous résolvons ce problème grâce à une ventilation étendue (lignes de joint de 0,01 mm + inserts en acier poreux).

Q : Comment éjecter un panier comportant principalement des trous ?

R : Vous ne pouvez pas utiliser de broches standard (elles passeraient à travers les trous). Nous utilisons une plaque de dévêtissage qui pousse toute la jante d'un coup, ou un système d'éjection en deux temps.

Q : Pouvez-vous fabriquer des moules multi-empreintes pour ceux-ci ?

R : Oui, pour les tailles inférieures à 300 mm, nous fabriquons souvent des moules à 2 ou 4 cavités. Pour les paniers à linge plus grands, 1×1 est la norme.

Q : Quel matériau convient le mieux aux paniers grillagés ?

R : Le PP (MFR 10–20) est le meilleur car il est suffisamment flexible pour se détacher des contre-dépouilles de la grille sans se casser. L'ABS est trop fragile pour les grilles complexes, sauf si le tirage est très élevé.

Q : De quoi avez-vous besoin pour un devis ?

A : Dessin 2D (PDF/DWG) + modèle 3D (STP/IGS) du panier, précisant la taille, le motif de grille, le matériau et les cavités souhaitées.

Demandez un devis pour votre moule de paniers d’organisateurs de stockage en plastique

Envoyez les dessins ou spécifications de votre panier à ZHONGYUE MOULD. Nous fournirons une analyse DFM complète (couvrant le remplissage, la ventilation et l'éjection de la grille) + un devis formel dans les 24 à 48 heures ouvrables.

Contactez-nous dès aujourd'hui pour optimiser la production de vos paniers de stockage avec un moulage par injection de paniers grillagés à haute efficacité !
