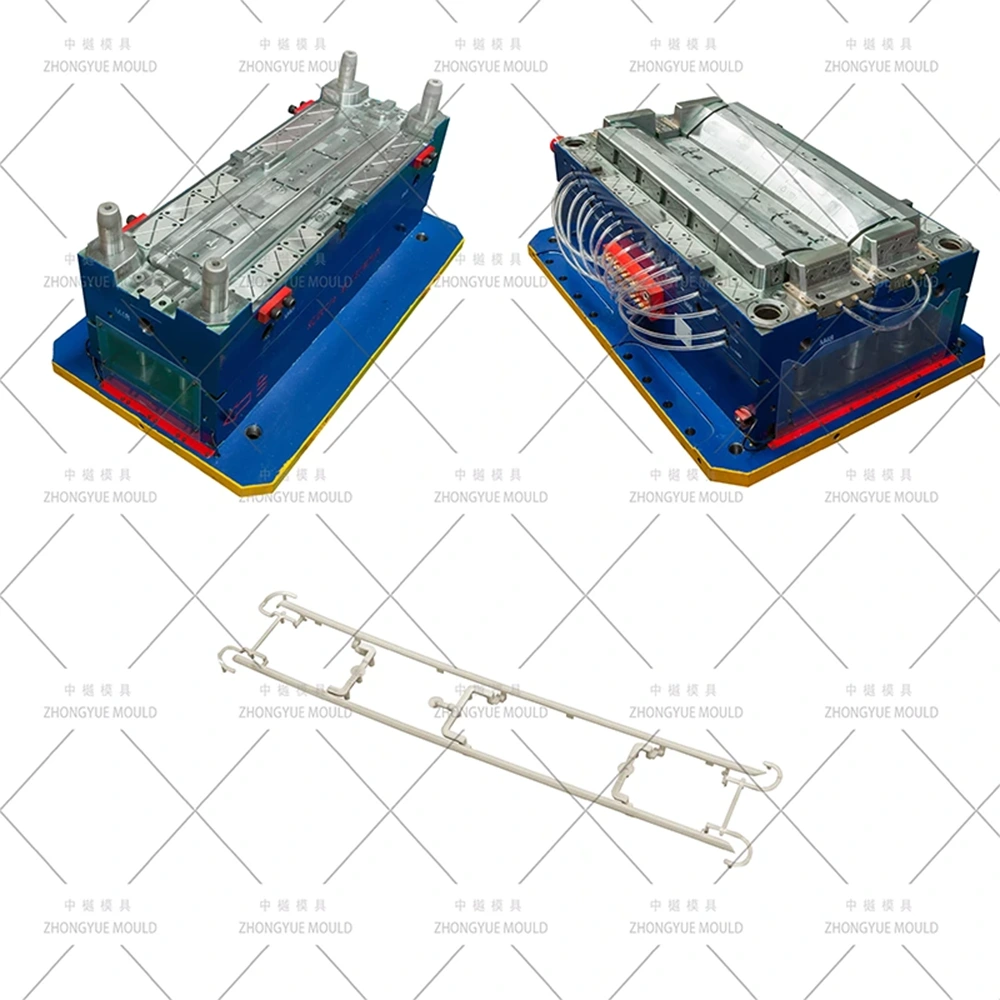

Les garnitures intérieures et extérieures des automobiles, telles que les garnitures des montants A/B/C, les moulures d'encadrement des fenêtres, les garnitures des ceintures de porte et les plaques de seuil, déterminent non seulement la qualité visuelle du véhicule, mais affectent également directement l'étanchéité de la carrosserie et la précision de l'assemblage. Étant donné que ces pièces sont généralement longues, à paroi mince et comportent des bossages de clips à encliquetage complexes ou des languettes de montage à l'arrière, le moulage par injection conventionnel est très sujet aux déformations, aux courbures et aux marques d'évier visibles. Par conséquent, en utilisant un outil de haute précisionMoule de garnitures automobilesest la base fondamentale pour garantir la stabilité dimensionnelle et réduire les temps de cycle de production.
Vous trouverez ci-dessous les spécifications techniques de base des moules de garniture automobile fabriqués parMoule Cie., Ltd de Taizhou Zhongyue., organisé pour une référence d'approvisionnement rapide :
| Paramètre/élément | Spécifications et options |
| Nom du moule | Bande de garniture automobile/moulage par injection de garniture (moule de garniture automobile) |
| Acier à cavité | 718H (HRC 33-38) ou 2738HH pour la texturation ; S136 (HRC 48-52) pour miroir chromé |
| Acier de base | 718H, P20 ou H13 (nitruré) |
| Glissières et élévateurs | Acier à outils nitruré H13 ou SKD61 |
| Norme de base de moule | LKM, DME, HASCO ou standard auto-conçu (Poids : 0,8 T – 3,5 T) |
| Configuration de la cavité | 1×1 (cavité unique), 1+1 (paire symétrique gauche/droite), 2+2 ou 4 cavités |
| Système de coureur | Canal froid équilibré (branche en Y) ou canal chaud (goutte ouverte YUDO/Synventive) |
| Type de porte | Porte sous-marine cachée (latente), porte de ventilateur ou porte directe Hot Drop sur la face arrière |
| Système d'éjection | Goupilles d'éjection + petits élévateurs coudés + mini mécanismes coulissants hydrauliques |
| Finition de surface | Cavité VDI 27-36 grain de cuir mat / texture MT ; S136 SPI A1/A2 poli miroir |
| Polymères de moulage | PP-T20 (rempli de talc), ABS, PC+ABS, TPO (extérieur noir), ABS de qualité placage |
| Logiciel de conception | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Profil de tolérance | Général : ±0,05 mm ; Pas de clip : ±0,1 mm ; Courbure : ≤0,3–0,5 mm par longueur de 500 mm |
| Délai de production | 30 à 50 jours (de l'approbation de la conception du moule 3D aux échantillons d'essai T1) |
Pour remédier aux vulnérabilités géométriques naturelles des pièces de garniture automobiles longues et minces, des mesures de conception structurelle spécifiques doivent être mises en œuvre :
• Dispositions symétriques multi-cavités: La plupart des garnitures automobiles sont des pièces gauche et droite symétriques (par exemple, les montants A côté conducteur et passager). L'utilisation d'une disposition de cavité 1+1 combinée à une dérivation froide en Y ou à un canal chaud équilibré garantit des temps de remplissage identiques et des pressions d'injection uniformes dans les deux cavités.
• Portes sous-marines cachées :Pour garantir un aspect visible (surface A) impeccable et exempt de vestiges de portes, le moule utilise des portes sous-marines ou latentes. Ceux-ci sont conçus sur la bride intérieure ou sur les nervures structurelles arrière et sont conçus pour s'auto-cisailler automatiquement lors de la séparation du moule.
• Mécanismes avancés de levage et de coulissement :Les pièces de garniture contiennent des dizaines de bossages de clips structurels à encliquetage sur la face arrière. Le moule intègre des mini poussoirs inclinés et des glissières hydrauliques fabriquées en acier nitruré H13 pour dégager ces contre-dépouilles complexes en douceur sans provoquer de marques de traînée ou de déformation des pièces.
• Compensation précise du retrait :Les matériaux comme le polypropylène avec 20 % de talc (PP-T20) présentent des variations de retrait directionnel (~0,8 à 1,3 % dans le sens de l'écoulement et ~1,0 à 1,5 % dans le sens transversal). Les dimensions de la cavité du moule ne sont pas mises à l'échelle de manière uniforme lors de la conception afin d'éviter une courbure longitudinale à long terme.
• Circuits de refroidissement zonés :Un refroidissement déséquilibré provoque une déformation importante des pièces minces. Le moule intègre des canaux de refroidissement indépendants profonds (∅6–10 mm) sur toute la longueur de la cavité, complétés par des inserts en cuivre-béryllium (BeCu) à proximité de bossages de montage épais pour accélérer la dissipation thermique.
Garnitures automobilesnécessitent des résines plastiques spécialisées et des traitements de surface en acier moulé adaptés en fonction de leur emplacement et de leur fonction esthétique :
• Composants intérieurs texturés mat :Les pièces telles que les garnitures de montant A/B/C et les plaques de seuil de porte nécessitent une faible brillance et une faible résistance aux rayures. Ceux-ci sont généralement moulés en PP-T20 ou en ABS. L'acier pré-durci 718H ou 2738HH est choisi pour la cavité du moule afin de répondre de manière optimale à la gravure à l'acide chimique ou à la texturation au laser, obtenant ainsi un grain de cuir VDI 27-36. Les angles de dépouille doivent être ouverts généreusement (minimum 1,5° par grade VDI) pour éviter les éraflures lors de l'éjection.
• Pièces extérieures brillantes et chromées :Les pièces telles que les encadrements de fenêtres ou les accents de calandre utilisent du TPO, du PC+ABS ou de l'ABS de qualité placage. Ceux-ci nécessitent des cavités en acier inoxydable S136 trempées et polies manuellement pour obtenir une finition miroir SPI A1/A2. Tout vide microscopique dans l’acier est agrandi après la galvanoplastie, ce qui rend obligatoire une pureté de l’acier de première qualité et un polissage spécialisé en salle blanche.
Avant la découpe d'un bloc d'acier à outils, des examens de validation numérique sont effectués pour minimiser les erreurs de conception et les modifications techniques ultérieures :
Examen DFM (Conception pour la Manufacturabilité)
Cette étape évalue la cohérence de l'épaisseur de paroi (de manière optimale entre 2,0 et 3,0 mm pour les garnitures automatiques), l'accessibilité aux dépouille, le placement des lignes de joint et les jeux de course du poussoir pour intercepter rapidement les marques d'enfoncement potentielles ou les tirs courts.
Analyse de simulation de flux de moulage
1. Simule la propagation du front de fusion pour établir les meilleurs emplacements de porte, en poussant les pièges à air et les lignes de soudure vers les brides arrière cachées.
2. Calcule les exigences de force de serrage pour éliminer les bavures sur la ligne de joint lors des injections longues et à haute pression.
3. Effectue une analyse de retrait et de déflexion volumétrique pour prédire les tendances à la courbure, permettant ainsi aux concepteurs d'appliquer des ajustements de contre-déformation directement à la géométrie du moule.
Notre champ de fabrication couvre toute la gamme technique des profils de garniture intérieure et extérieure automobiles courants :
| Type de composant | Substrats courants | Objectif principal de la conception du moule |
| Garniture Pilier A/B/C | PP-T20, ABS | Disposition de la cavité 1+1 L/R ; texture uniforme du cuir mat VDI ; lève-bosses à clips complexes ; sous-porte caché. |
| Garniture de contour de fenêtre | TPO extérieur, ABS chromé | Blocs à cavité S136 ; contrôle ultra-précis de la ligne de séparation pour éviter les éclairs ; acier résistant à l'abrasion pour les formulations TPO. |
| Plaque de protection/coup de pied | PP+EPDM, ABS | Gravure de texture à haute usure ; refroidissement équilibré pour les transitions de côtes épaisses à fines ; Configurations 1+1 ou 2 cavités. |
| Accents lumineux de la calandre | ABS de qualité placage | Cavité de polissage miroir SPI A1 ; Des parcours de coureurs sans hésitation ; lignes de témoignage minimales ; configurations à cavité unique. |
| Rail de toit/garniture de pare-brise | TPO, PP+EPDM-T20 | Stabilisation à fine bande fine ; plusieurs zones de refroidissement pour éviter l'arc ; alignement précis pour une correspondance parfaite des écarts du corps. |
Fondée en 2015,Moule Cie., Ltd de Taizhou Zhongyue.est un fabricant et fournisseur chinois de moules à injection de haute technologie situé à Huangyan, Taizhou, province du Zhejiang, largement reconnu comme la « ville des moules de Chine ». Notre usine de production moderne couvre une superficie de plus de 10 000 mètres carrés.
Animé par notre philosophie fondamentale, « La qualité fait l'avenir, la concentration crée le professionnel », Zhongyue fournit des solutions complètes de bout en bout, y compris la conception et la fabrication de moules en plastique, l'assistance au développement de produits et le moulage par injection en production de masse. Nous maintenons un département d'ingénierie très stable où plus de 70 % de nos techniciens principaux possèdent plus de 10 ans d'expérience directe dans l'industrie. La société est titulaire de la certification de gestion de la qualité ISO 9001 et exploite des centres d'usinage CNC à grande vitesse, des machines d'électroérosion de précision et des machines à mesurer tridimensionnelles (CMM) pour répondre aux normes strictes en matière d'outillage d'exportation des fournisseurs internationaux de pièces automobiles et des équipementiers de niveau 1.
Zhongyue Mold applique une gestion rigoureuse des étapes à chaqueMoule de garnitures automobilesprojet:
1. Lancement du projet et examen DFM (jours 1 à 3) : examen technique des données des pièces, détermination des lignes de joint, du positionnement des portes et de la disposition des diapositives, suivi de la remise d'un rapport DFM complet.
2. Moldflow et conception de structures 3D (jours 4 à 12) : exécution de simulations de moulage par injection pour optimiser les modèles de remplissage. Génération de modèles d'assemblage 3D complets (UG NX / CATIA) pour l'approbation finale du client.
3. Usinage d'outils de précision (jours 13 à 35) : exécution de l'ébauche et de la finition CNC à grande vitesse, du perçage de trous profonds au pistolet pour les conduites d'eau de refroidissement, de l'électroérosion pour les évidements fins des clips et de la texturation VDI spécialisée finale ou du polissage miroir manuel S136.
4. Essai de moule T1 et validation dimensionnelle (jours 36 à 42) : exécution de l'essai de moule initial sur nos presses de moulage par injection internes. Capturer des vidéos d'échantillonnage en direct, générer un rapport dimensionnel CMM complet et envoyer des échantillons de plastique T1 gratuits au client par courrier express.
5. Réglage du moule et emballage d'exportation (jours 43 à 50) : mise en œuvre d'ajustements mineurs basés sur la vérification des échantillons. Appliquer des revêtements antirouille, emballer le moule dans une caisse d'exportation en bois sans fumigation et l'expédier avec des schémas d'ingénierie et un ensemble de pièces de rechange personnalisées de 5 %.
Q1 : Votre usine peut-elle fabriquer des pièces de garniture symétriques gauche (L) et droite (R) dans un seul moule ?
R : Oui. La plupart des garnitures de piliers symétriques, des plaques de seuil et des garnitures de taille de fenêtre sont conçues dans une configuration de cavité 1+1 (ou 2+2 pour les petites bandes). Cela garantit des temps de cycle, des propriétés de matériaux et une cohérence des couleurs identiques entre les deux pièces tout en doublant le rendement de production par prise de vue.
Q2 : Comment empêcher les longues et fines bandes de garniture en plastique de se déformer ou de se courber après l'éjection ?
R : Nous luttons contre la courbure en effectuant des analyses complètes de déformation Moldflow pendant la phase de conception. Nous appliquons une mise à l'échelle de retrait non uniforme en fonction de la qualité de résine spécifique (par exemple PP-T20) et intégrons plusieurs circuits de refroidissement indépendants et zonés (déflecteurs et barboteurs) pour égaliser la contraction thermique à travers le noyau et la cavité.
Q3 : Quel acier à outils recommandez-vous pour les pièces de garniture extérieures chromées très brillantes ?
R : Nous recommandons strictement l’acier inoxydable S136 trempé à cœur (traité thermiquement selon HRC 48-52). Le S136 offre la densité du matériau et la résistance à la corrosion nécessaires pour obtenir un polissage miroir SPI A1/A2 impeccable, garantissant que les pièces moulées restent exemptes de piqûres ou d'ondulations de surface après la galvanoplastie.
Q4 : Quel niveau de transparence offrez-vous aux acheteurs pendant la phase de fabrication des outils ?
R : Nous maintenons une communication de suivi claire. Les ingénieurs de projet fournissent des rapports d'avancement hebdomadaires détaillés soutenus par des photos et des vidéos haute résolution des étapes d'usinage actives. Pour les essais de moules T1/T2, nous prenons en charge les liens de diffusion vidéo en direct afin que votre équipe puisse observer le processus de test et d'éjection en temps réel.
Q5 : Quel est votre package de garantie standard et de support de composants pour les moules d’exportation ?
R : Nous offrons une garantie complète d'un an ainsi que des garanties certifiées sur la durée de vie des outils (par exemple, un minimum de 500 000 coups pour l'acier 718H). De plus, nous expédions gratuitement chaque moule avec un ensemble de pièces de rechange critiques supplémentaires de 5 % (y compris les broches d'éjection, les ressorts de levage et les joints internes) pour éviter les temps d'arrêt de la production.
• Compétence spécialisée en automobile :Des années d'expérience éprouvée dans le développement de grands pare-chocs, d'ensembles de tableaux de bord, de garnitures de montants et de bandes brillantes à haute apparence.
• Fabrication interne intégrée :Toutes les phases, de la génération DFM et des simulations Moldflow à l'usinage CNC, au polissage et au moulage en traînée, sont exécutées sous un même toit pour contrôler les coûts et les délais.
• Intégrité certifiée de la chaîne d'approvisionnement :Nous nous approvisionnons en aciers à outils traçables et certifiés (tels que les véritables LKM, ASSAB ou Groeditz) et en configurations de canaux chauds (YUDO, Synventive) soutenus par des certifications de matériaux.
• Support logistique conforme aux exigences d'exportation :Nous fournissons des caisses en bois sans fumigation entièrement conformes, des schémas techniques en anglais, des manuels d'utilisation détaillés des moules et des journaux de traitement thermique traçables.
Un appareil conçu et de haute précisionMoule de garnitures automobileséquilibre l'esthétique cosmétique immaculée avec la fiabilité mécanique à long terme lors d'une production en grand volume.Moule Cie., Ltd de Taizhou Zhongyue.combine des systèmes d'ingénierie avancés, une infrastructure d'outillage Huangyan spécialisée et des protocoles de vérification de qualité stricts pour protéger vos chaînes d'assemblage contre les défauts de moulage courants tels que les marques d'éclair, de déformation et d'évier.
Prêt à optimiser votre prochain programme de moulage automobile ? S'il te plaîtContactez-nousdès aujourd'hui en soumettant vos modèles 3D de composants de finition et vos volumes annuels cibles. Notre bureau d'ingénierie fournira une étude DFM complète et un devis commercial formel et compétitif dans un délai de 24 à 48 heures ouvrables. Laissez-nous élever ensemble votre précision de fabrication.
-
