Moule de boîte de rangement 40L

Moule de boîte de stockage de 40 L – Conteneur de stockage en plastique personnalisé de 40 L / Fabricant de moulage par injection de caisse d'organisation

ZHONGYUE MOLD est un fabricant professionnel de moules à injection chinois fournissant des moules pour boîtes de rangement de 40 L / des moules d'injection pour conteneurs de stockage ménagers de 40 litres (caisses d'organisation rectangulaires de capacité moyenne, boîtes de rangement pour placards/bureaux/ateliers) aux grossistes mondiaux de produits ménagers, aux supermarchés et aux marques privées. La boîte de rangement de 40 L est un organisateur polyvalent pour la maison/l'entrepôt de taille moyenne à grande — le plus souvent moulé en PP (polypropylène, MFR 8–15 g/10 min, en option avec stabilisateur UV et couleur MB) avec une surface extérieure lisse ou légère VDI 27–30 (face intérieure satinée SPI B1/B2) pour un nettoyage facile et une apparence attrayante. Nos moules en forme de boîte de 40 L sont dotés de deux circuits d'eau isolés avec un déflecteur central de Ø10 à 12 mm + un insert BeCu (cuivre au béryllium) dans les rayons des coins inférieurs, une porte sous-marine cachée sur la bride supérieure ou le bord intérieur (aucun vestige de porte visible), une épaisseur de paroi vérifiée par DFM (2,0 à 3,0 mm) et une disposition à une seule cavité (1 × 1) avec un moule de couvercle assorti à 2 ou 4 cavités en option pour un rendement quotidien équilibré. L'évidement de la poignée de transport (le cas échéant) est manipulé via un petit insert libre ou une mini glissière coudée (nitrurée H13).

Des boîtes de rangement rectangulaires empilables de 40 L (avec/sans évidement pour poignée de transport latérale), aux couvercles à clipser ou à charnière assortis (opaques/transparents), aux plateaux de séparation intérieurs (moule séparé en option), nous fournissons un examen DFM complet et une analyse de refroidissement/remplissage Moldflow avant la découpe de l'acier.

Spécifications du moule de boîte de stockage par injection plastique :

Égayez votre prochain projet de moule de boîte de rangement en plastique !

Qu'est-ce qu'un moule de boîte de rangement en plastique et comment ça marche ? (Contexte 40L)

Un moule de boîte de rangement en plastique est un outil de précision à cavité et noyau monté dans une machine de moulage par injection. Pour une boîte de 40 L (~500×350×300 mm, profondeur d'emboutissage 280–320 mm), le moule se compose d'une cavité creuse (façonnant les parois extérieures, les lèvres d'empilage, l'évidement de la poignée) et d'un noyau long (formant le volume intérieur). La résine PP est chauffée à ~ 180-230 ℃, injectée sous haute pression dans le moule fermé, remplit chaque coin - y compris les évidements de la poignée et les rebords d'empilage - puis refroidit pendant un cycle de 22 à 35 secondes (typique pour une boîte PP de 40 L, poids injecté ≈2,0-2,8 kg). Après solidification, le moule s'ouvre et la caisse de stockage de 40L finie est éjectée.

Un moule de boîte de stockage de 40 L bien construit de ZHONGYUE MOLD fournit ≥ 300 000 coups (P20) ou ≥ 500 000 à 1 000 000 coups (718H/2738HH) avec une épaisseur de paroi constante, une définition nette des coins et une finition de ligne de séparation nette - adapté à la maison, au bureau et à une utilisation industrielle légère.

Principales caractéristiques techniques d'un moule de boîte de stockage durable de 40 L

Un moule en forme de boîte de 40 L fonctionne sur des machines d'injection de 500 à 1 000 T et doit supporter une force de serrage et des cycles thermiques plus élevés que les outils de 10 L/20 L. Nos moules comprennent :

Acier pour moules de haute qualité — Cavité et noyau conformes à la norme P20 (pré-dur HRC 28-33) ; extensible à 718H (HRC 33-38) ou 2738HH pour une durée de vie plus longue et une meilleure rétention du polissage/texture.

Dimensions de la cavité usinée avec précision — Retrait du PP compensé d'environ 1,2 à 1,8 % ; boîte L/W ±0,2 mm, planéité des lèvres d'empilage ±0,3 mm, garantissant un siège de couvercle et une empilabilité parfaits d'un lot à l'autre.

Circuits de refroidissement isolés doubles + insert d'angle BeCu — Déflecteur central de Ø10 à 12 mm traversant le noyau + insert BeCu (MOLDMAX™/Ampcoloy) dans les rayons des coins inférieurs là où la paroi s'épaissit ; 2 circuits d'eau isolés (côté cavité et côté noyau) maintiennent ΔT ≤3–4℃ entrée-sortie, réduisant ainsi le cycle et la déformation sur un tirage plus profond de 280–320 mm.

Surface intérieure lisse et texture extérieure contrôlée — Noyau poli SPI B1/B2 (intérieur de la boîte lisse et à dégagement facile) ; Cavité satinée SPI B1 standard ou grain de cuir léger VDI 27-30 sur demande — PAS de gravure EDM en rotin/tissé, sauf commande spéciale.

Mini glissière/insert libre pour évidement de la poignée de transport (le cas échéant) — Insert nitruré H13 (2344 ESR) ou glissière à angle peu profond (course 5 à 15 mm) pour contre-dépouille de la poignée latérale ; interférence vérifiée dans l'assemblage 3D.

Ventilation profonde du noyau — Évents de ligne de séparation de 0,01 à 0,015 mm + broches d'aération / évent en acier poreux au niveau de la zone de dernier remplissage (haut du noyau/épaulement) — essentiel sur les boîtes PP d'étirage de 280 à 320 mm pour éviter les brûlures/coups courts.

Applications sur tous les marchés

Pourquoi choisir le moule ZHONGYUE pour votre moule de boîte de rangement de 40 L ?

La sélection de votre partenaire de moulage par injection est essentielle. ZHONGYUE MOLD a plus de 15 ans d'expérience dans les moules de produits ménagers — boîtes de rangement (5 L à 120 L), caisses, chaises, poubelles, paniers en rotin — avec CAO/FAO/IAO en interne (UG NX, Pro/E, SolidWorks, Moldflow), CNC et EDM pleine grandeur et des antécédents d'exportation vers l'Europe, l'Amérique du Nord et du Sud, l'Asie du Sud-Est et le Moyen-Orient.

Nous ne nous contentons pas de « fabriquer un moule » : nous examinons le dessin de votre pièce, exécutons une analyse de refroidissement/déformation DFM et Moldflow, suggérons des améliorations en termes d'épaisseur de paroi, de porte, d'éjection et de contre-dépouille de poignée, et ne procédons à la découpe de l'acier qu'après votre approbation. Chaque moule est livré avec une vidéo d'essai T1, des échantillons de pièces + un rapport CMM, un manuel d'utilisation et une liste de pièces de rechange.

Notre procédure de moulage de boîtes de stockage de 40 L chez ZHONGYUE MOLD

Conception de produits et de moules 3D (étape DFM) — Recevez votre 2D/3D (STP/IGS/X_T) ; analyser l'épaisseur de la paroi (2,0 à 3,0 mm), l'angle de dépouille (≥1,5° lisse / +0,5° si grain léger), l'emplacement de la porte (sous-marin sur la bride intérieure supérieure), la disposition du refroidissement (circuits doubles + spécification BeCu), l'évidement de la poignée de transport (mini-insert ou glissière) et l'espace libre du couvercle. Fournissez un rapport DFM gratuit et des suggestions d'amélioration.

Confirmation des matériaux et de l'acier — P20 (std.) ou 718H/2738HH par volume ; base de moule LKM/DME/HASCO ; canal chaud (YUDO/SYNVENTIVE 1-tip ouvert) ou sous-porte froide selon votre préférence.

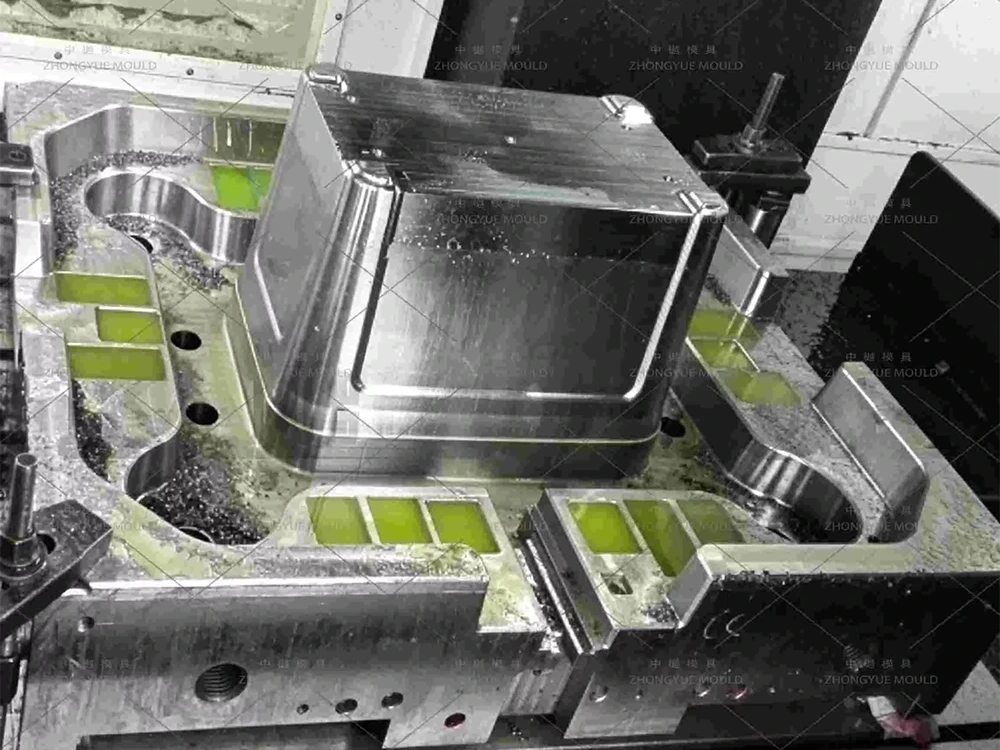

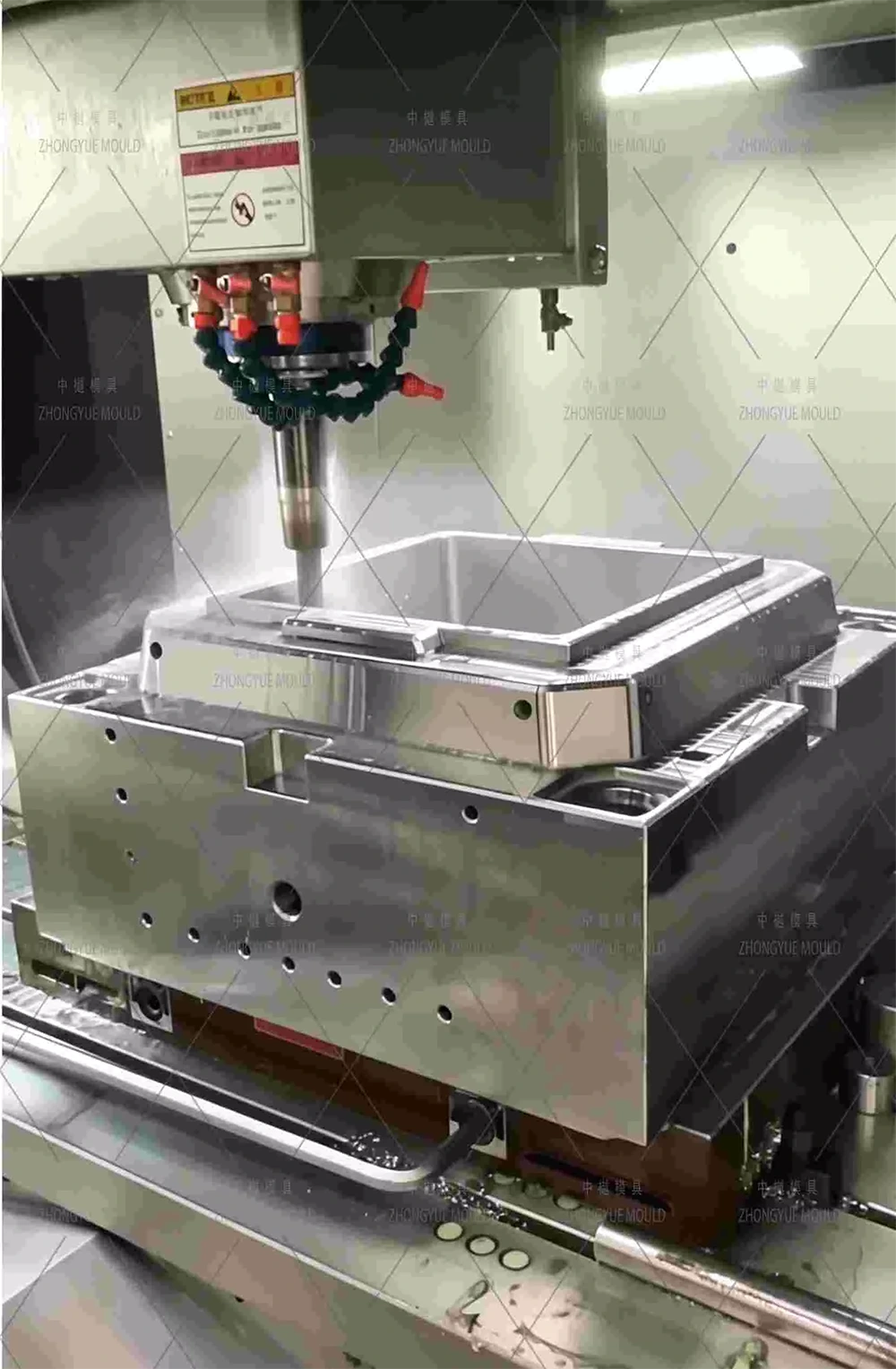

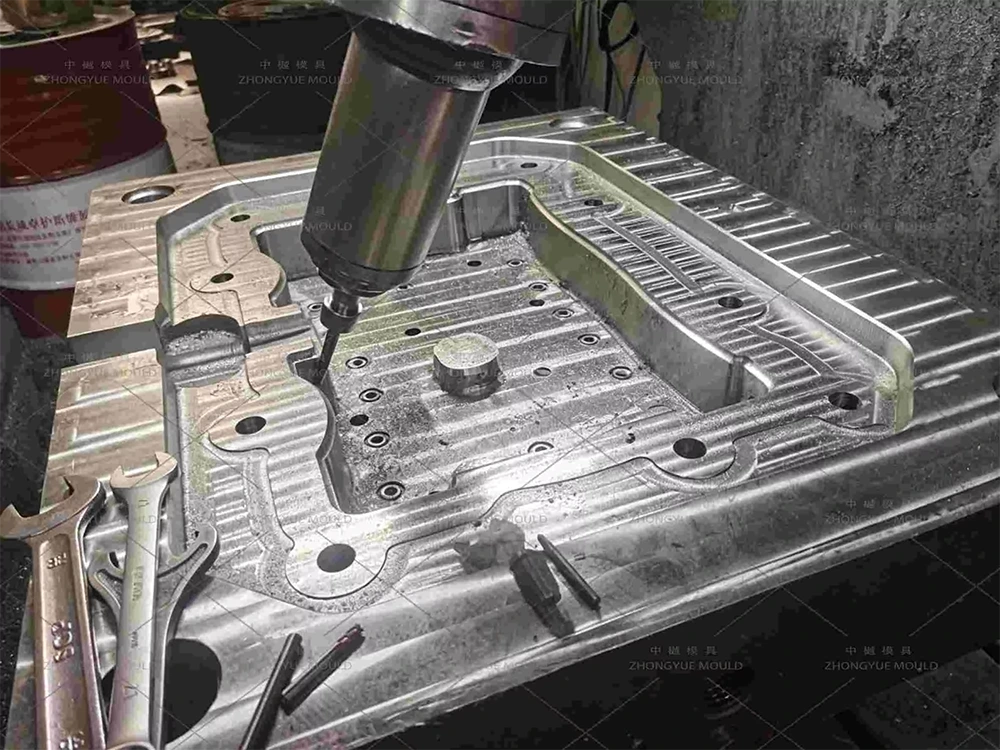

Usinage de précision — Cavité et noyau d'ébauche/finition CNC à grande vitesse, perçage de trous profonds pour le déflecteur de refroidissement, nitruration et ajustement manuel des mini-inserts H13, installation de l'insert BeCu et vérification du contact thermique, polissage SPI B1/B2 ou gravure légère VDI.

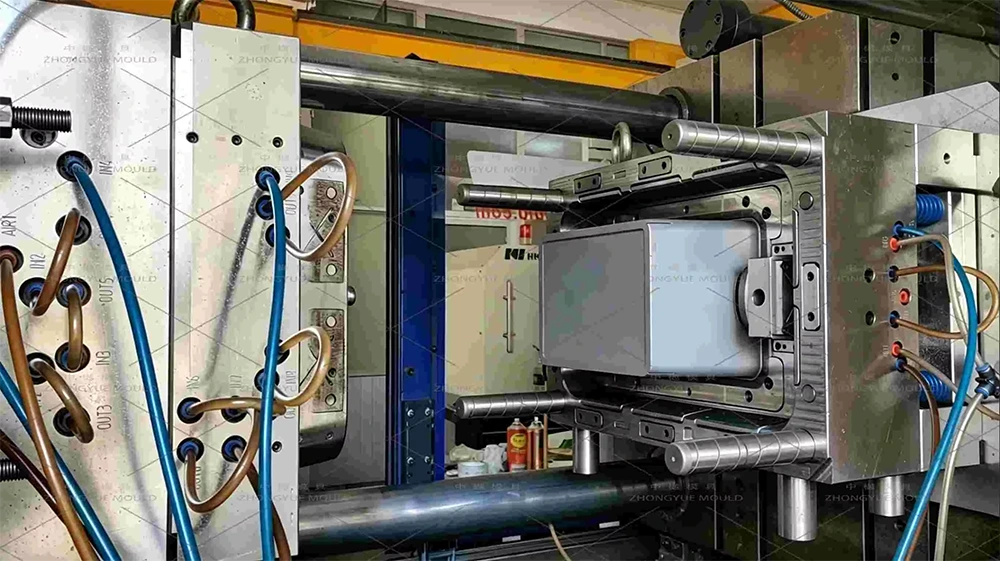

Assemblage, essai et correction T1 — Exécution sur une machine interne, vérification de l'ovalité/planéité, analyse de l'épaisseur de paroi, ajustement couvercle-siège (si échantillon de couvercle disponible), fourniture d'une vidéo d'essai + échantillons + rapport dimensionnel. Ajustez si nécessaire.

Emballage final et expédition — Caisse en bois robuste sans fumigation ; manuel du moule; pièces de rechange (tiges d'éjection, buses d'eau, douille d'injection, mini-insert le cas échéant) ; certificats d'acier et documents de traitement thermique.

Assistance après-vente — Garantie d'un an (dommages non causés par l'homme), pièces de rechange gratuites, conseils techniques à distance pour recouper les évents/ajuster l'éjection.

Foire aux questions — Moule pour boîte de rangement 40 L

Q : En quoi le moule en boîte de 40 L est-il différent de celui de 10 L ou de 50 L ?

R : 40 L est une boîte de capacité moyenne — tirage plus profond (~ 280 à 320 mm) que 10 L (180 à 250 mm) → nécessite deux circuits de refroidissement + un insert d'angle BeCu et fonctionne généralement sur des machines de 500 à 1 000 tonnes contre 350 à 650 tonnes pour 10 litres. Poids du shot ≈2,0 à 2,8 kg PP (vs ~0,7 à 1,2 kg pour 10 L, ~2,8 à 3,5 kg pour 50 L). Le moule de 50 L est plus lourd, parfois avec un renfort plus épais et une base plus grande. Tous sont conformes à la norme de cavité 1 × 1 ; Le nombre de cavités du moule du couvercle correspond au cycle corporel.

Q : Fabriquez-vous également le moule de couvercle assorti ?

R : Oui. Nous citons le corps de la boîte de 40 L comme une cavité 1 × 1 et le couvercle comme un moule à 2 ou 4 cavités (cycle plus court ~ 10 à 18 s) pour équilibrer la production quotidienne. Le couvercle peut être en PP (opaque/coloré), en PS transparent ou en ABS (premium) — devis séparé.

Q : Quel acier recommandez-vous pour le programme de grenailles de 300 000 à 500 000 ?

R : Le P20 (HRC 28-33) est rentable pour plus de 300 000 prises de vue. Pour des prises de vue de 500 000 à 1 million ou une meilleure rétention de surface avec un grain VDI léger, nous recommandons le 718H (HRC 33-38) ou le 2738HH.

Q : Porte sous-marine ou canaux chauds ?

R : La valeur par défaut est une sous-porte froide sur la bride supérieure intérieure (vestige caché, déconnexion automatique) – simple et fiable. Les canaux chauds (YUDO/SYNVENTIVE 1-tip open) sont facultatifs pour les tirages à grand volume afin d'éliminer les déchets de canaux.

Q : Pouvez-vous ajouter un évidement/une contre-dépouille pour la poignée de transport ?

R : Oui – conçu via un insert amovible amovible ou une mini glissière peu profonde (nitrurée H13). DFM vérifie les interférences et les courants d'air. La poignée elle-même n’est PAS moulée – post-moulage assemblé en plastique/métal acheté.

Q : De quoi avez-vous besoin pour un devis ?

A : dessin 2D (PDF/DWG) + modèle 3D (STP/IGS/X_T) OU photos claires avec dimensions (L×L×H, épaisseur de paroi, poids, capacité), volume annuel, nombre de cavités préféré pour le couvercle (2×1 etc.), matériau (PP MFR / UV oui/non). Si vous souhaitez également un moule de couvercle, veuillez partager le croquis/les dimensions du couvercle ou confirmer « même périmètre que le dessus du corps ».

Demandez un devis pour votre moule pour boîte de rangement de 40 L

Envoyez votre box de stockage 40L dessin 2D + modèle 3D (ou exemples de photos avec dimensions détaillées) et les exigences du projet. Dites-nous si vous avez également besoin du moule de couvercle correspondant. ZHONGYUE MOLD fournira un rapport DFM gratuit + un résumé de refroidissement/déformation Moldflow + un devis formel dans les 24 à 48 heures ouvrables.

Contactez-nous maintenant pour démarrer votre projet de moulage par injection de conteneur de stockage en plastique de 40 L / caisse d'organisation !
