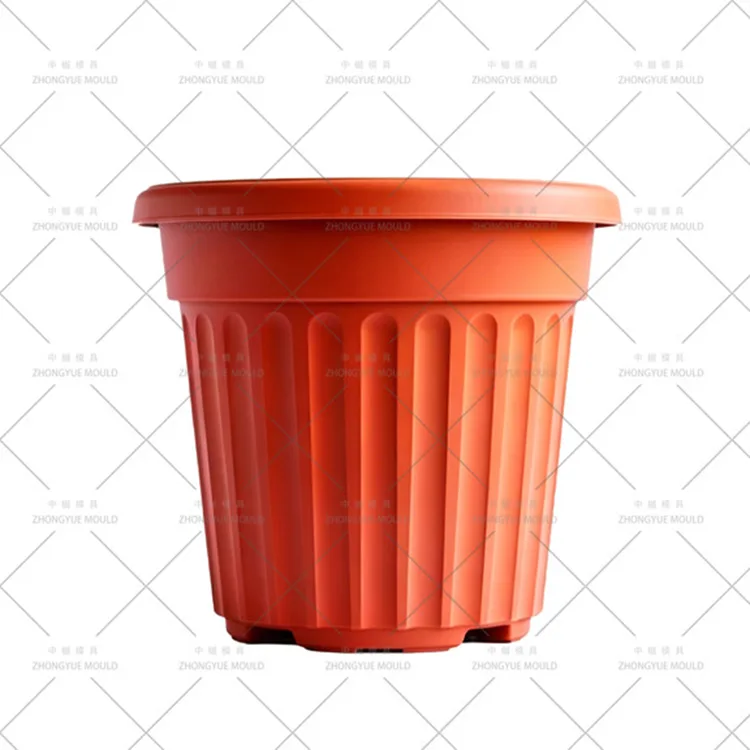

Moule de pot d'écoulement de jardin en plastique

Moule de pot d'écoulement de jardin en plastique - Forme irrégulière personnalisée / Fabricant de moules d'injection de jardinière de forme libre

ZHONGYUE MOLD est un fabricant chinois professionnel de moules à injection fournissant des moules en plastique pour pots de jardin / des moules pour jardinières de forme libre de forme irrégulière (lignes fluides organiques, styles des montagnes Rocheuses, sculptures artistiques modernes) aux marques mondiales de décoration de jardin haut de gamme, aux architectes paysagistes et aux fabricants de meubles design. Contrairement aux pots cylindriques ou en forme de boule standard, ces pots Garden Flow présentent des courbes asymétriques, des vallées concaves et des épaisseurs de paroi non uniformes, nécessitant une ingénierie de moule avancée au-delà des simples outils d'ouverture et de fermeture.

Généralement moulées en PP ou ABS à fort impact (MFR 8-15), ces jardinières design utilisent des mécanismes multi-glissières (3 à 5 noyaux coulissants), des cylindres hydrauliques pour des contre-dépouilles profondes et des canaux de refroidissement conformes (imprimés en 3D ou percés au pistolet) pour gérer la chaleur dans les sections épaisses et irrégulières. Nos moules garantissent que des formes artistiques complexes sont reproduites avec une définition nette des bords et aucune trace d'évier, ce qui les rend idéaux pour les patios de luxe, l'aménagement paysager d'hôtels et les galeries d'art.

Des jardinières géantes de style montagne rocheuse (400 mm à 800 mm) aux vases de balcon fluides de forme organique, nous proposons un examen DFM complet axé sur l'interférence des glissements, la disposition de refroidissement conforme et le masquage des lignes de soudure avant la découpe de l'acier.

Spécifications du moule de pot de fleur en plastique :

Donnez de la luminosité à votre prochain projet de moule de pot de fleur en plastique !

Qu'est-ce qu'un moule pour pot de jardin ?

Un moule pour pot Garden Flow est un moule d'injection complexe conçu pour produire des jardinières en plastique de forme libre et non géométriques. Les caractéristiques déterminantes sont :

Forme irrégulière/asymétrique — Le pot n'a pas une section transversale constante. Il peut avoir des courbes bombées, des bosses vers l’intérieur ou des lignes fluides qui imitent la nature.

Contre-dépouilles complexes — Des zones concaves profondes empêchent l’éjection droite. Nécessite 3 noyaux coulissants ou plus (parfois hydrauliques) pour retirer l'acier du moule des tirages négatifs.

Épaisseur de paroi variable — Les murs peuvent varier de 2 mm à 6 mm selon les sections. Cela nécessite une conception de refroidissement experte pour éviter les marques d'évier sur les surfaces « fluides » visibles.

Finition de surface artistique — Combine souvent des reflets polis (SPI A2) avec des textures semblables à de la pierre (VDI 30-42) sur différentes zones de la même pièce.

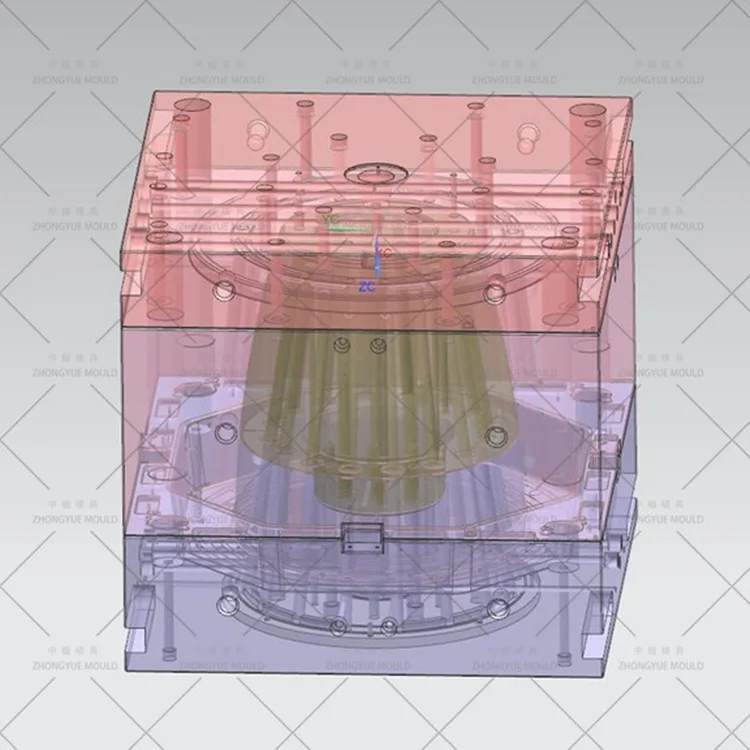

Points forts de l'ingénierie des moules (pot à flux irrégulier)

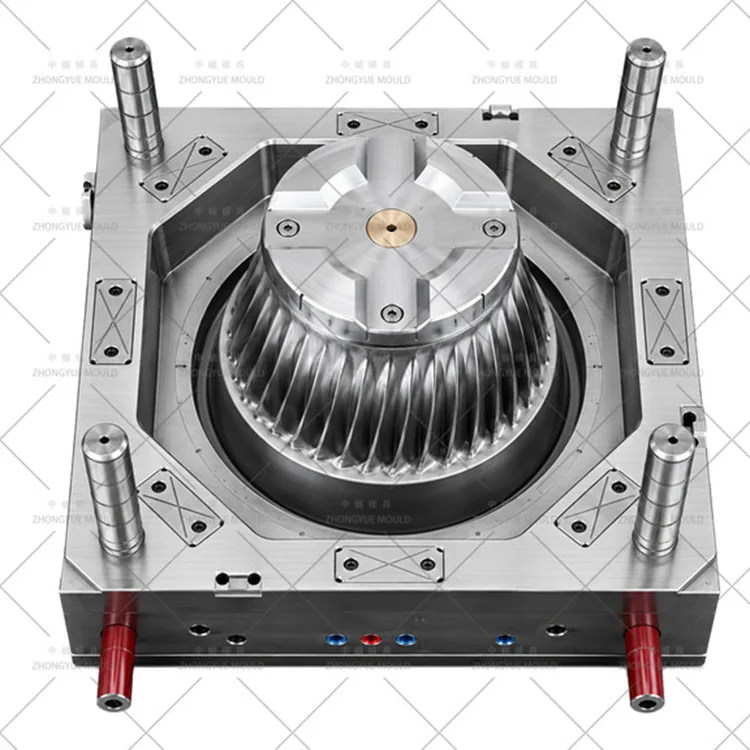

Mécanisme à noyau multi-coulissant et hydraulique

Contrairement aux pots simples, les pots à flux comportent souvent 3 à 5 noyaux coulissants se déplaçant dans des directions différentes. Nous utilisons des vérins hydrauliques pour les grandes courses (> 100 mm) et des glissières nitrurées H13 (2344 ESR) pour une résistance à l'usure contre des géométries complexes. Les contrôles d'interférence 3D garantissent l'absence de collision lors d'un cyclisme à grande vitesse.

Refroidissement conforme (tubes imprimés/cintrés en 3D)

Le refroidissement en ligne droite standard échoue sur les formes irrégulières. Nous concevons des canaux de refroidissement conformes qui suivent le contour de la pièce, soit via des inserts métalliques imprimés en 3D (acier MS1), soit via des tubes en cuivre pliés insérés dans la cavité. Cela maintient ΔT ≤ 4–5℃ sur des épaisseurs de paroi très variables, éliminant ainsi les marques d'enfoncement sur les lobes épais.

Gestion des lignes de soudure pour les surfaces esthétiques

Les formes fluides provoquent la rencontre de plusieurs fronts d’écoulement. Nous utilisons l'analyse Moldflow pour prédire l'emplacement des lignes de soudure et déplacer les portes ou ajouter des puits de trop-plein pour les masquer dans des zones non visibles ou à l'intérieur de la zone de texture.

Finition de surface hybride (polissage + texture)

Une seule cavité peut comporter des pics polis très brillants SPI A2 (représentant l'eau ou la brillance) et des vallées gravées à l'acide VDI 36 (représentant la roche ou l'écorce). Nous masquons et traitons ces zones séparément pour obtenir un effet artistique multi-tons.

Ventilation et éjection profondes du noyau

Les zones concaves profondes emprisonnent l'air. Nous incorporons des inserts d'aération en acier poreux fritté et des manchons d'éjection à la base des noyaux profonds pour éviter les marques de brûlure et faciliter le décapage des formes complexes.

Base de moule robuste pour les forces d'action latérale

Avec plusieurs glissières poussant les unes contre les autres, nous utilisons des rails de guidage autolubrifiants robustes et des piliers de support plus épais que la norme pour empêcher la déflexion du moule sous une pression d'injection élevée.

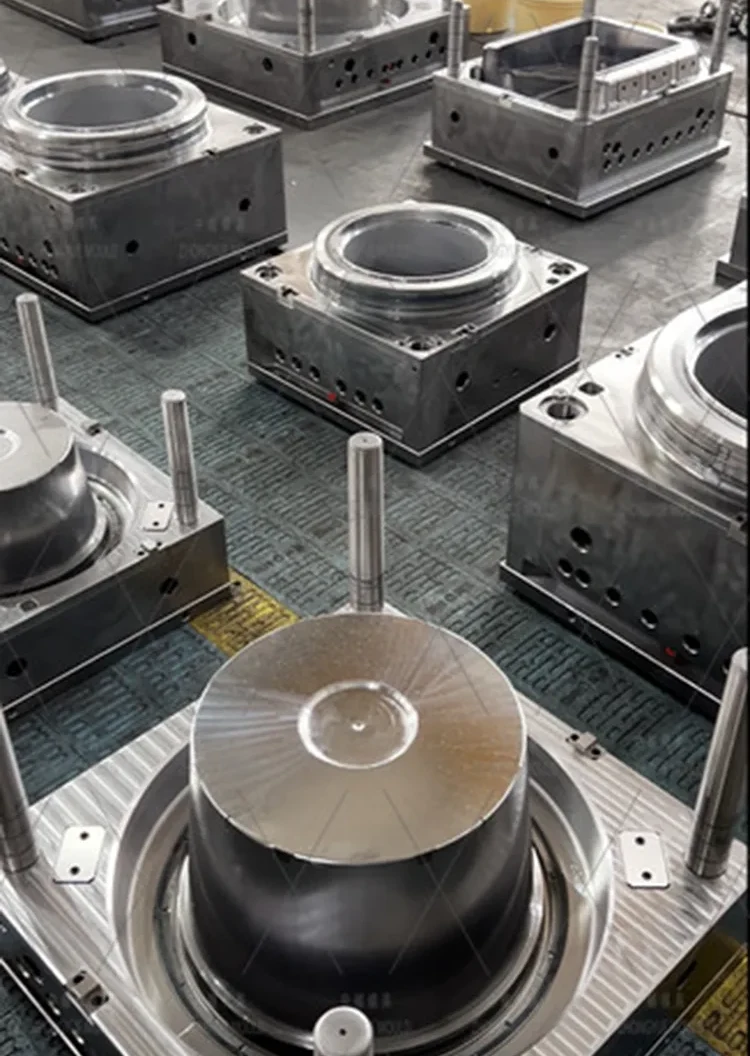

Notre processus de fabrication et de validation (moule Flow Pot)

DFM complexe et simulation de flux — Analysez le modèle 3D pour déterminer la direction du glissement (3 à 5 axes). Exécutez Moldflow pour identifier les lignes de soudure et les pièges à air dans les zones concaves profondes. Concevoir une disposition de refroidissement conforme. Rapport DFM gratuit.

Usinage de l'acier trempé — Ébauche CNC de courbes complexes. Perçage au pistolet pour chicanes. Impression 3D d'inserts de refroidissement conformes (si sélectionné).

Raccord pour glissière et noyau — Meulez les glissières H13 selon une tolérance du micron. Surface en nitrure. Ajustez les diapositives à la main à la cavité pour assurer une transition de texture transparente.

Finition de surface hybride — Cavité du masque. Polir les zones à haute brillance (SPI A2). Zones texturées mordancées à l'acide (VDI 30–42). Supprimez le masquage.

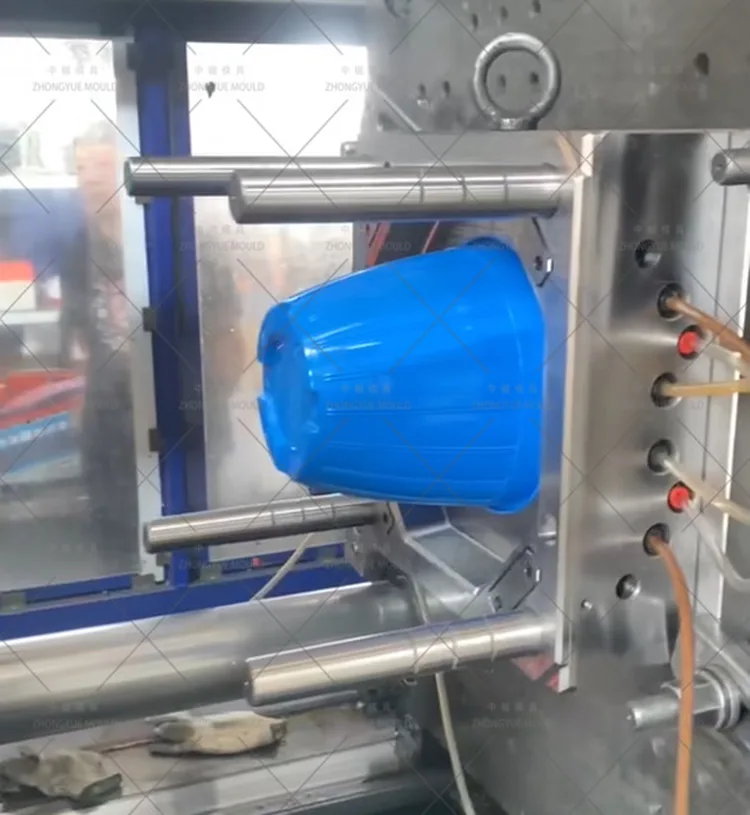

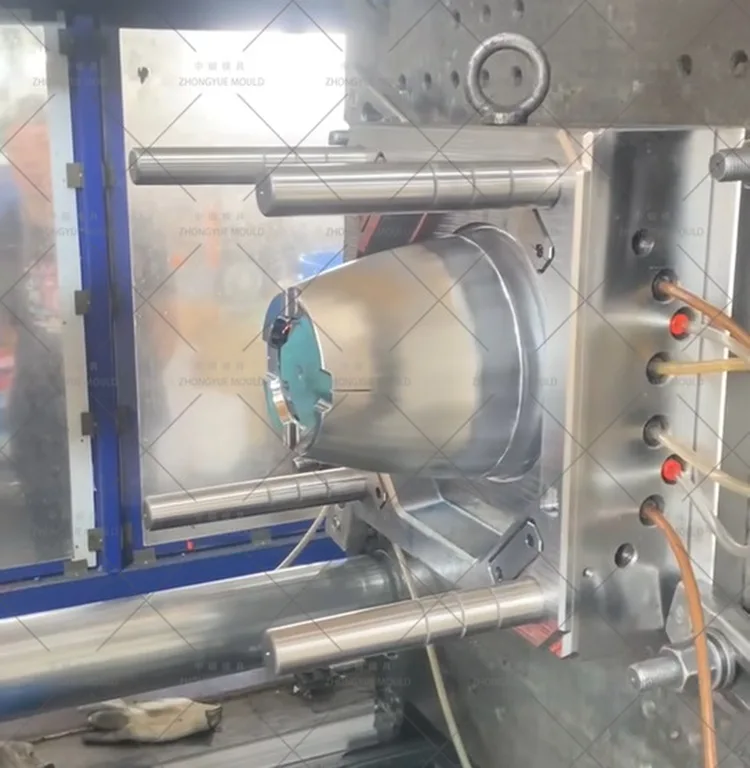

Assemblage et essai T1 — Assemblez les vérins hydrauliques et les glissières. Exécutez l’essai T1. Vérifiez les marques d'évier sur les lobes épais et remplissez complètement la cavité. Fournir une vidéo d'essai + des échantillons + un rapport CMM.

Livraison finale — Emballage robuste. Fournir des schémas hydrauliques et des schémas de circuits de refroidissement. Pièces de rechange pour coulisses (ressorts, joints).

Pourquoi choisir le moule ZHONGYUE pour votre moule à pot d'écoulement ?

Spécialistes des formes irrégulières — Nous excellons là où d'autres ont du mal : courbes complexes, glissières multiples et finitions hybrides.

Experts en refroidissement conforme — Nous résolvons les marques d'évier sur des murs épais et inégaux à l'aide d'un refroidissement imprimé en 3D ou par tube plié.

Finition de surface hybride — La combinaison d'un polissage brillant et d'une texture VDI profonde sur la même pièce est notre spécialité.

Conception de glissière robuste — Nous utilisons des vérins hydrauliques et de l'acier nitruré H13 pour plus de fiabilité dans les contre-dépouilles profondes.

Expérience mondiale — Moules livrés aux marques européennes de décoration de jardin et aux architectes paysagistes nord-américains.

Foire aux questions — Moule pour pot de débit de jardin

Q : Pourquoi ce moule est-il beaucoup plus cher qu'un moule à pot rond normal ?

R : Les moules à pots fluides nécessitent 3 à 5 noyaux coulissants complexes (contre 0 pour les pots ronds), un refroidissement conforme (par rapport à de simples déflecteurs) et une finition de surface hybride (par rapport à une finition). Le coût de l’acier et les heures d’usinage sont nettement plus élevés.

Q : Pouvez-vous créer plusieurs cavités pour des pots à petit débit ?

R : Pour les très petits pots à débit (<200 mm), nous pouvons tenter une configuration à 2 cavités, mais cela est difficile en raison des interférences de glissement. Nous recommandons généralement 1 × 1 pour garantir la qualité et la longévité du moule.

Q : Qu'est-ce que le « refroidissement conforme » et en ai-je besoin ?

R : Le refroidissement conforme signifie que le canal d'eau suit la forme du pot. Il est fortement recommandé pour les pots à flux car l’épaisseur des parois varie considérablement ; les lignes droites standard provoqueront des marques d'enfoncement sur les lobes épais.

Q : Comment gérez-vous la transition de texture entre les zones polies et gravées ?

R : Nous utilisons des techniques de masquage de précision pendant le processus d'EDM et de gravure pour garantir une ligne de transition nette et nette entre les zones à haute brillance (SPI A2) et texturées (VDI).

Q : De quoi avez-vous besoin pour un devis ?

R : Un modèle 3D (STP/IGS) est obligatoire en raison de la complexité. Veuillez spécifier le matériau (PP/ABS), la finition souhaitée (emplacements de brillance ou de texture) et le volume annuel.

Demandez un devis pour votre moule à pot de jardin

Envoyez votre modèle 3D de Garden Flow Pot (STP/IGS) et les exigences du projet à ZHONGYUE MOULD. Nous fournirons un rapport DFM gratuit couvrant la stratégie des lames, la conception de refroidissement conforme et la gestion des lignes de soudure + un devis formel dans les 48 heures ouvrables.

Contactez-nous maintenant pour démarrer votre projet de moulage par injection de jardinière de forme irrégulière !
