Moule de cadre central de poubelle de bureau en plastique

Moule de cadre central de poubelle de bureau en plastique - Mini poubelle de bureau personnalisée Anneau intermédiaire / Anneau de pression Fabricant de moulage par injection

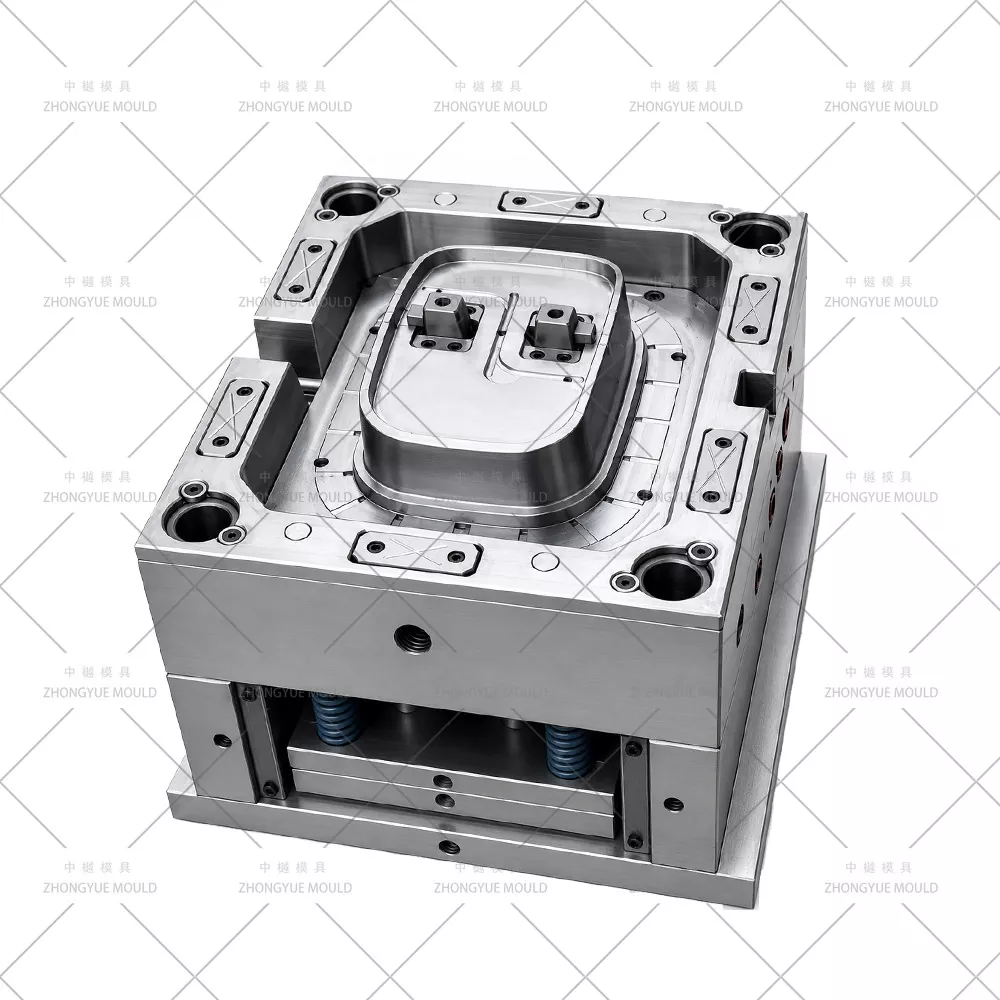

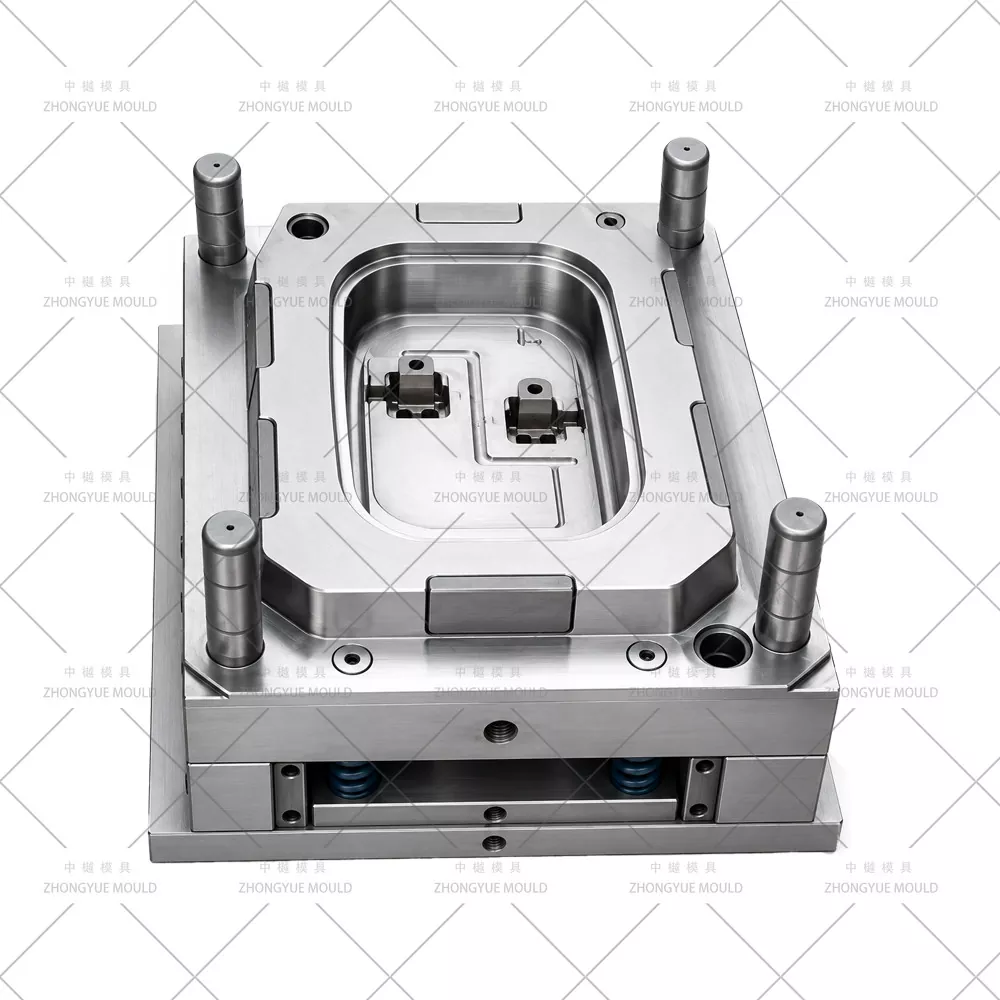

ZHONGYUE MOLD est un fabricant professionnel de moules à injection chinois fournissant des moules à cadre central pour poubelle de bureau en plastique / des anneaux intermédiaires pour mini poubelle de bureau (anneaux de pression, colliers de connexion avec fente à ressort et trous de pivotement) aux grossistes mondiaux de produits ménagers, aux supermarchés et aux marques privées. Le cadre central se trouve entre le corps du bac et le couvercle pivotant/à ouverture par pression — généralement moulé en PP (MFR 10-20 pour une légère flexibilité) ou en ABS (rigide, de couleur assortie) avec une cavité polie et lisse (SPI B1/B2), doté d'un canal à ressort de torsion/compression intégralement moulé, de trous d'axe de pivot de Φ3 à 5 mm (goupilles usinées) et de clips d'encliquetage engageant le bord du corps du bac. Nos moules à cadre central sont généralement à cavité unique (1×1) ou 1+1 L+R pour les conceptions symétriques, avec une porte sous-marine cachée sur la face arrière intérieure, des broches centrales rectifiées avec précision (tolérance h7) pour la concentricité des trous de pivotement et une analyse DFM pour garantir un dégagement approprié (0,15 à 0,3 mm) avec les bossages de pivotement du corps du bac et du couvercle.

Des anneaux centraux à pression avec siège à ressort, des colliers de connexion à couvercle pivotant avec alésage de pivot, aux anneaux de séparation décoratifs (sans mécanisme), nous fournissons un examen DFM complet avant la découpe de l'acier.

Spécifications du moule de poubelle en plastique :

Donnez de la luminosité à votre prochain projet de moule pour poubelle en plastique !

Points forts de l'ingénierie des moules pour les moules à cadre intermédiaire

Goupilles de noyau de trou de pivot de précision (Φ3–5 mm)— Mettre à la terre les broches H13 ou SKD61 selon la tolérance h7 ; épinglé ou rétractable dans le noyau ; la concentricité a été vérifiée par rapport à la ligne centrale de référence (± 0,05 mm) - critique pour un mouvement de balancement/ressort en douceur du couvercle.

Géométrie du canal du ressort/barre de torsion— Épaisseur de paroi uniforme (2,0 à 2,5 mm) dans la rainure du ressort ; barboteur de refroidissement local près des extrémités épaisses des canaux pour éviter l'évier ; tirage du canal ≥2° vérifié dans DFM.

Contre-dépouille du clip à clipser— Mini élévateur coudé ou coulisse simple — Petit clip en contre-dépouille engageant le bord du corps du bac ; manipulé via 1 à 2 mini élévateurs inclinés ou un toboggan peu profond ; interférence simulée en assemblage 3D.

Cavité hautement polie/satinée— Sans texture rotin — Norme SPI B1 (satinée) ; SPI A2 en option pour la version PS premium à aspect clair ; PAS de gravure VDI/rotin sauf indication contraire comme anneau extérieur décoratif.

Porte sous-marine cachée sur la bride intérieure/face arrière— Vestige de porte invisible depuis la face extérieure visible ; branche Y à canal froid si 1+1 L+R ; hot-tip rare (petite pièce, généralement non justifiée par son coût).

Refroidissement compact— Déflecteur central + insert BeCu — Déflecteur Ø6–8 mm traversant le noyau ; Insert en BeCu (cuivre-béryllium) au niveau du rayon de base du canal à ressort ; un seul circuit d’eau isolé suffisant pour un cycle de 8 à 14 s.

Jeu d'assemblage DFM (Corps ↔ Cadre ↔ Couvercle)— Nous vérifions le dégagement recommandé de 0,15 à 0,3 mm par empilement avec les dessins du corps et du couvercle de votre bac pour éviter un siège serré ou une oscillation.

Notre processus de fabrication et de validation de moules

Lancement du projet et examen du DFM— Analyser l'épaisseur de la paroi du canal à ressort, le diamètre du trou de pivot et la projection de la broche, la dépouille du clip, l'emplacement de la porte et la disposition de l'éjecteur ; vérifiez le jeu d'assemblage (0,15 à 0,3 mm) avec les dessins du corps et du couvercle de votre bac.

Approbation de conception de moule (3D)— Assemblage complet avec disposition des déflecteurs de refroidissement, définition précise des broches de noyau (h7), mini élévateur/glissière pour clip le cas échéant, stratégie de ventilation (évent de la ligne de joint de 0,01 à 0,015 mm).

Usinage de précision— Cavité d'ébauche/finition CNC à grande vitesse, perçage de trous profonds pour déflecteur de refroidissement, broches de noyau H13 rectifiées (concentricité vérifiée), polissage de cavité/noyau SPI B1/B2.

AAssemblage et essai T1— Fonctionne sur une machine d'injection interne ; vérifier le diamètre du trou de pivot avec une jauge à goupille, l'ajustement du canal à ressort avec un faux ressort/fil, tester l'assemblage avec des échantillons de corps et de couvercle ; fournir une vidéo d'essai + des échantillons de pièces.

Correction et approbation finale— Affiner si nécessaire ; expédié dans un coffret sans fumigation avec manuel du moule et liste des pièces de rechange (goupilles de noyau, broches d'éjection, bague d'injection).

Assistance après-vente— Garantie sur le moule d'un an, broches de rechange gratuites/broches d'éjection pour les dommages non causés par l'homme, conseils techniques à distance.

Pourquoi choisir le moule ZHONGYUE pour votre moule domestique ?

Riche expérience en matière de moisissures pour produits ménagers— Poubelles de bureau (ensembles corps + couvercle + cadre central), paniers en rotin, chaises, caisses construites en interne

Examen DFM interne avec vérification de l'empilement des assemblages— Vérifiez la tolérance du trou de pivotement et le jeu entre le corps↔cadre↔couvercle avant de couper l'acier.

Expertise de précision en matière de goupilles et de rainures à ressort— Goupilles H13 rectifiées, paroi uniforme dans les canaux fonctionnels, conception mini-élévateur pour les contre-dépouilles des clips

Contrôle qualité strict et progrès transparents— Photos d'usinage hebdomadaires, approbation d'échantillon T1 (test d'assemblage-ajustement) avant expédition

Expérience d'exportation— Moules expédiés en Europe, Amérique du Nord, Amérique du Sud, Asie du Sud-Est, Moyen-Orient

Garantie sur le moule d'un an + broches de noyau de rechange/broches d'éjection

Foire aux questions — Cadre central/moule à anneau intermédiaire

Q : Qu'est-ce que le « cadre central » exactement par rapport au couvercle ou au corps ?

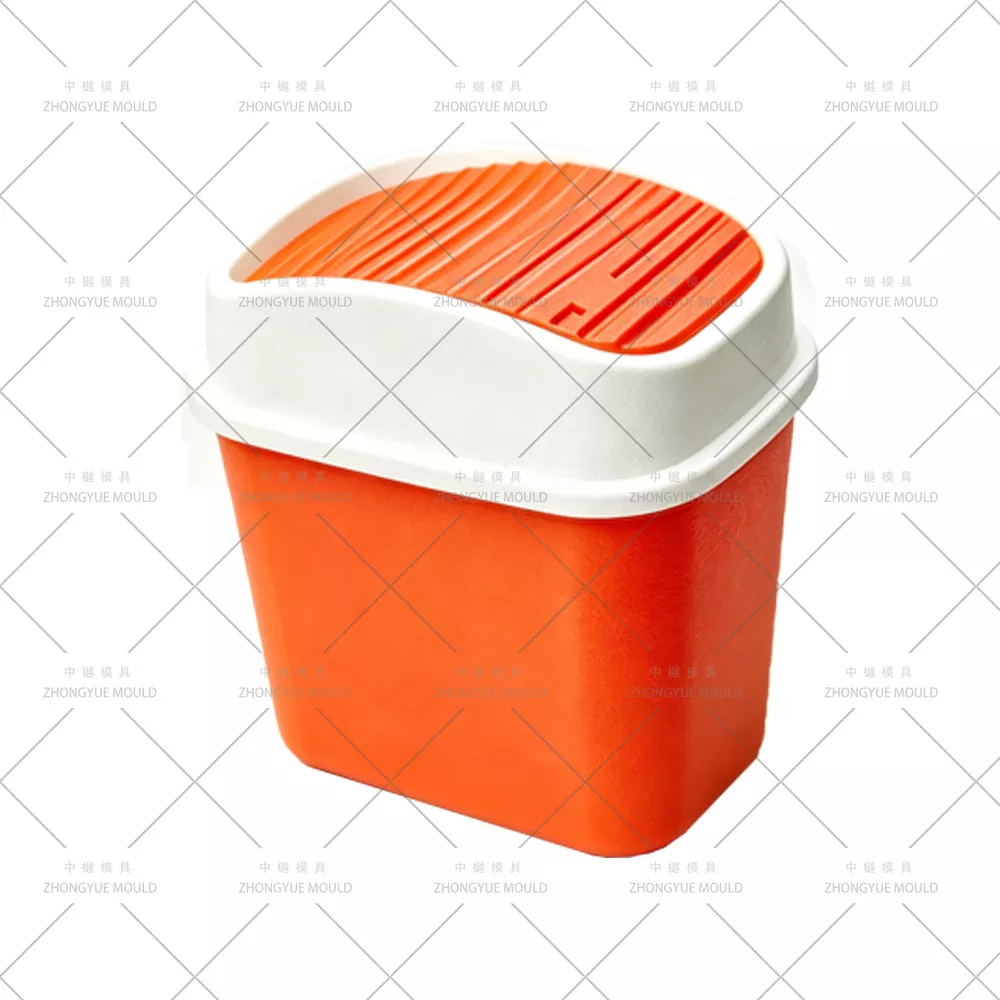

R : Le cadre central (anneau intermédiaire/anneau de pression) se situe entre le corps du bac et le couvercle. Il abrite le canal de la barre à ressort/torsion, les trous d'axe de pivotement pour le couvercle et les clips à clipser pour se verrouiller sur le bord du corps du bac. Le couvercle oscille ou appuie sur ce cadre — le cadre lui-même ne remplace PAS le couvercle.

Q : Avez-vous besoin des dessins du corps et du couvercle du bac pour citer le moule du cadre central ?

R : Fortement recommandé : nous devons vérifier le jeu d'assemblage (profondeur d'engagement du bossage du pivot, ajustement par encliquetage du clip sur le Ø du rebord du corps, arc d'oscillation du couvercle par rapport à l'ouverture du cadre) et vérifier la position du trou de pivot. Si vous ne disposez que du dessin du cadre, nous pouvons toujours vous proposer un devis, mais l'assemblage ne peut pas être pré-vérifié.

Q : Cavité unique ou 1+1 L+R ?

R : La plupart des cadres centraux sont à cavité unique 1×1. Si le cadre est parfaitement symétrique L/R (pièce identique utilisée des deux côtés d'un meuble double bac — rare pour un bac simple) on peut faire du 1+1. Anneaux décoratifs unis parfois à 2 cavités. Nous vous conseillerons en fonction de la géométrie de votre pièce.

Q : Quelle finition de surface – une texture de rotin ?

R : Non : les cadres centraux sont conformes à la norme SPI B1 (satiné), SPI A2 en option pour l'anneau décoratif PS transparent. La texture rotin/VDI n’est PAS appliquée, sauf si vous demandez spécifiquement une version décorative avec anneau extérieur.

Q : De quoi avez-vous besoin pour un devis ?

A : dessin 2D (PDF/DWG) + modèle 3D (STP/IGS/X_T) du cadre central ET de préférence du corps du bac et du couvercle 3D (ou au minimum leurs dimensions de contact : diamètre extérieur supérieur du corps, emplacement du bossage du pivot du couvercle). Préciser le matériau (qualité PP MFR / ABS).

Demandez un devis pour votre moule de cadre central de poubelle de bureau en plastique

Envoyez le dessin 2D de votre cadre central + le modèle 3D (et idéalement les dimensions ou fichiers d'accouplement corps/couvercle) et les exigences du projet. ZHONGYUE MOLD fournira un examen DFM gratuit avec vérification de l'empilement de l'assemblage + devis formel dans les 24 à 48 heures ouvrables.

Contactez-nous maintenant pour démarrer votre projet de moulage par injection avec anneau intermédiaire/cadre de pression pour mini poubelle de bureau !
