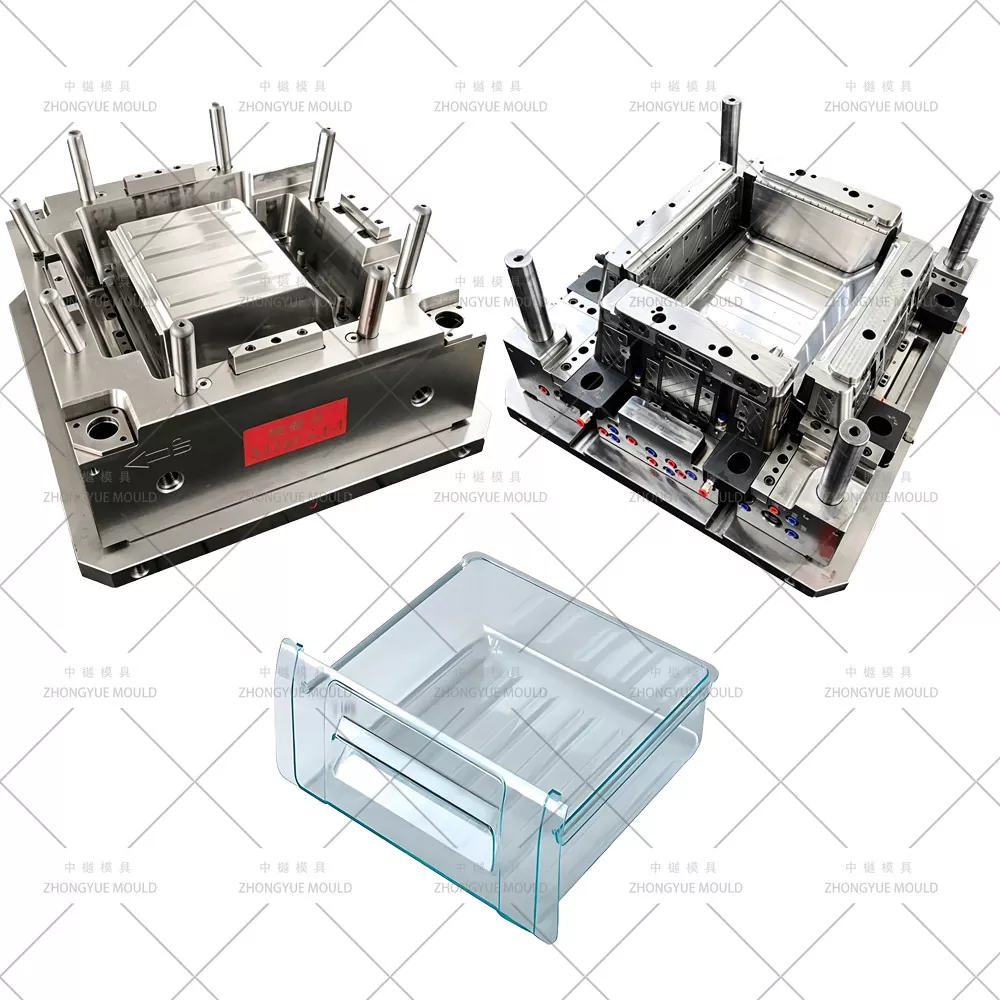

Moule de tiroir de réfrigérateur en plastique

Les tiroirs de réfrigérateur sont des composants en plastique complexes à grande échelle qui exigent une grande précision dans la conception des moules. Cette étude de cas détaille comment Zhongyue Mold a conçu une solution haute performance pour un tiroir de réfrigérateur en PS (polystyrène), répondant aux défis de démoulage, de refroidissement et d'intégrité structurelle.

Égayez votre prochain projet de moule pour réfrigérateur !

1. Analyse de la structure des pièces complexes

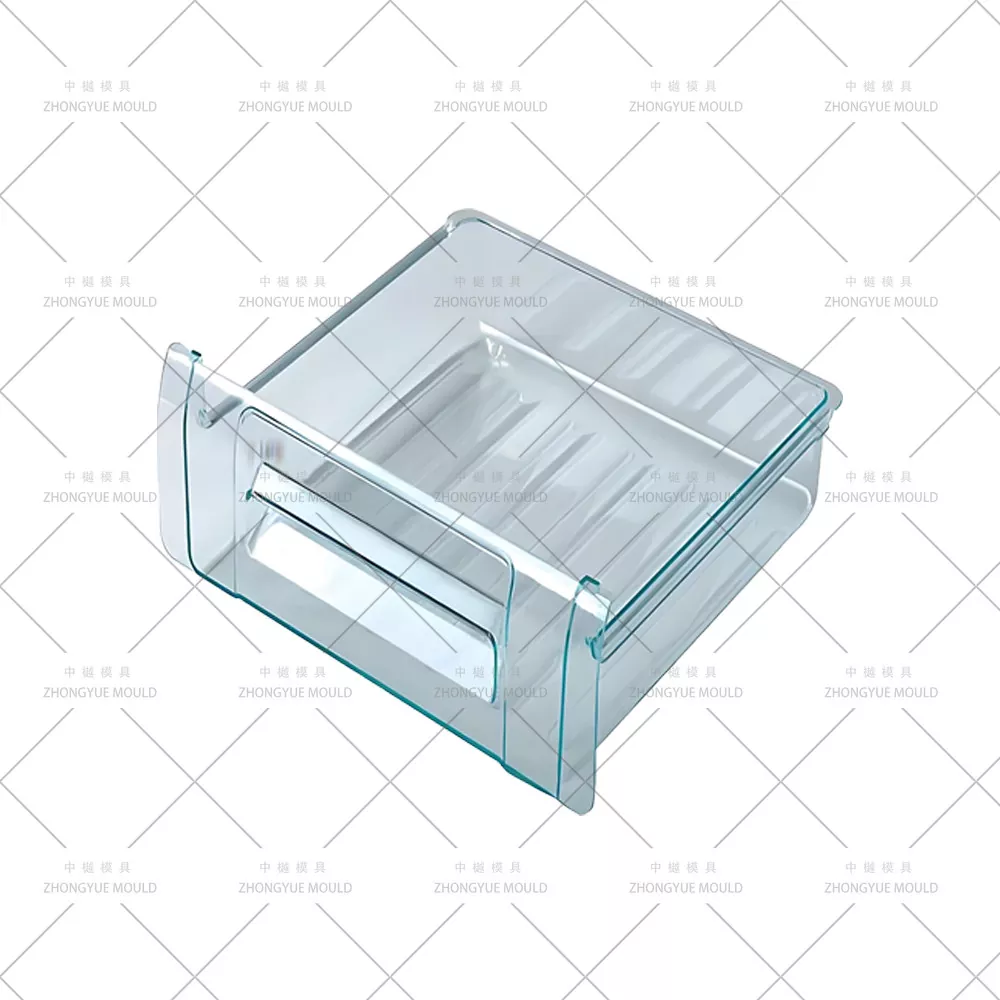

Le tiroir du réfrigérateur présente une géométrie complexe, comprenant :

Une surface arquée sur la face supérieure avant.

Plusieurs boucles (au centre avant, sur la surface intérieure et sur les deux parois latérales).

Une jupe étroite (environ 8 mm de large) le long de l'embouchure du tiroir.

Pour surmonter les défis du démoulage, nous avons mis en œuvre une solution hybride combinant des curseurs de moule fixes, des curseurs latéraux et un mécanisme de démoulage à poussée oblique pour libérer toutes les contre-dépouilles sans endommager la pièce transparente en PS.

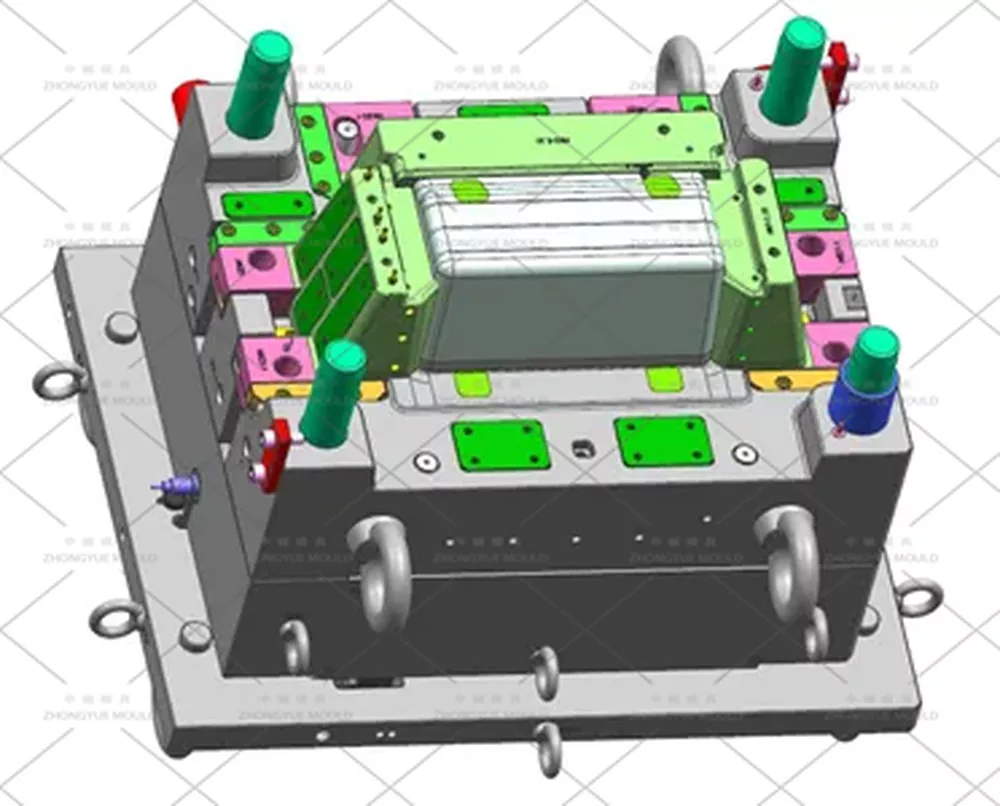

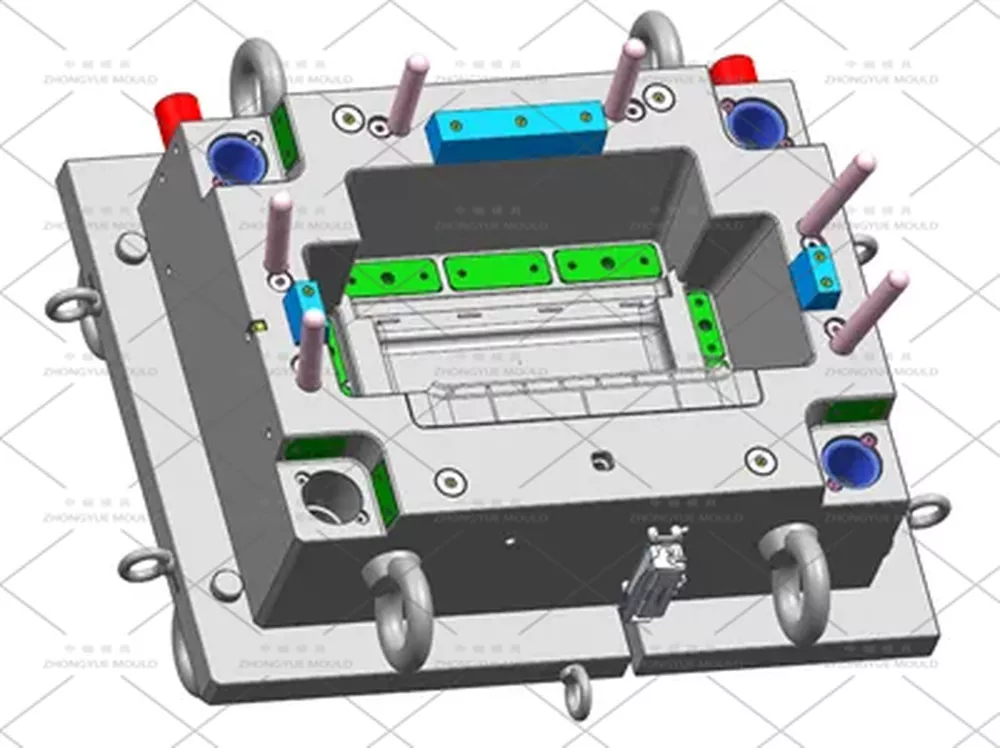

2. Moule Zhongyue : Présentation de la structure du moule de tiroir de réfrigérateur en plastique

3. Résumé du flux de travail du moule

Ce Moule à deux plaques fonctionne de la façon suivante :

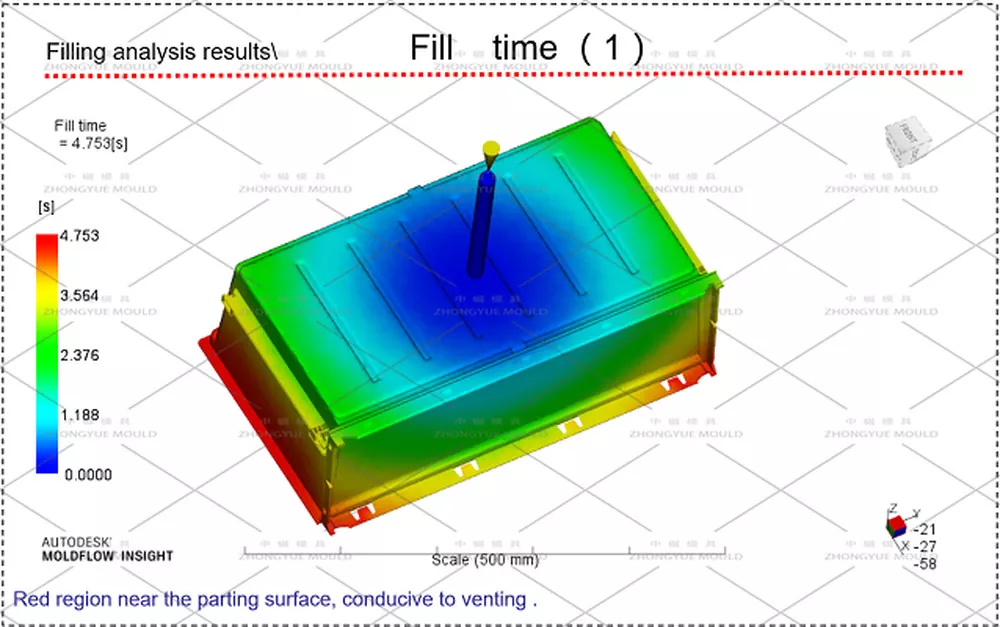

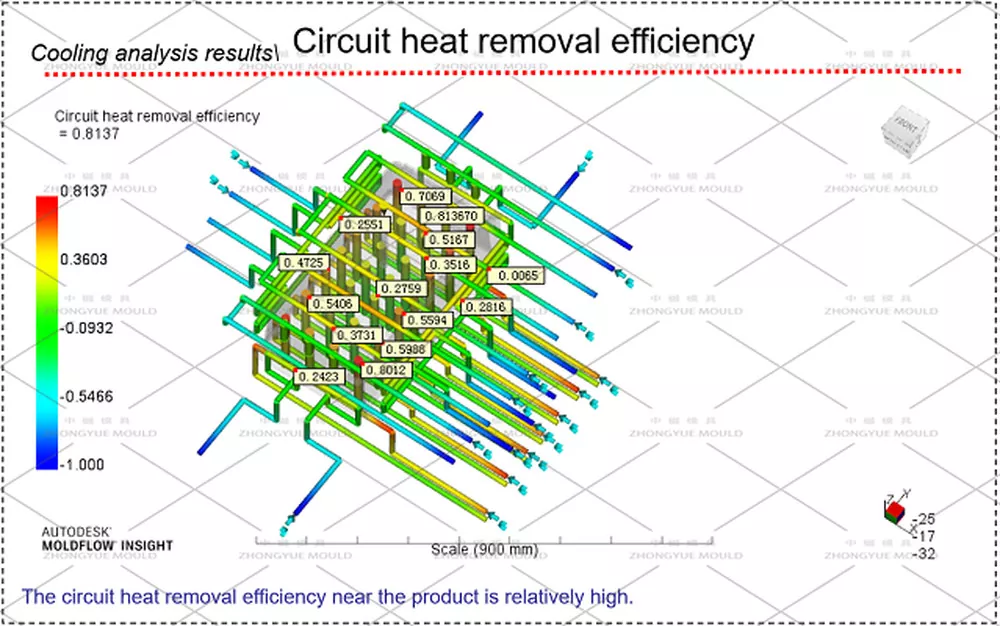

Injection et refroidissement : les canaux chauds remplissent la cavité ; les canaux de refroidissement solidifient le PS.

Ouverture du moule : le moule en mouvement se rétracte. Les curseurs et les mécanismes obliques commencent le démoulage.

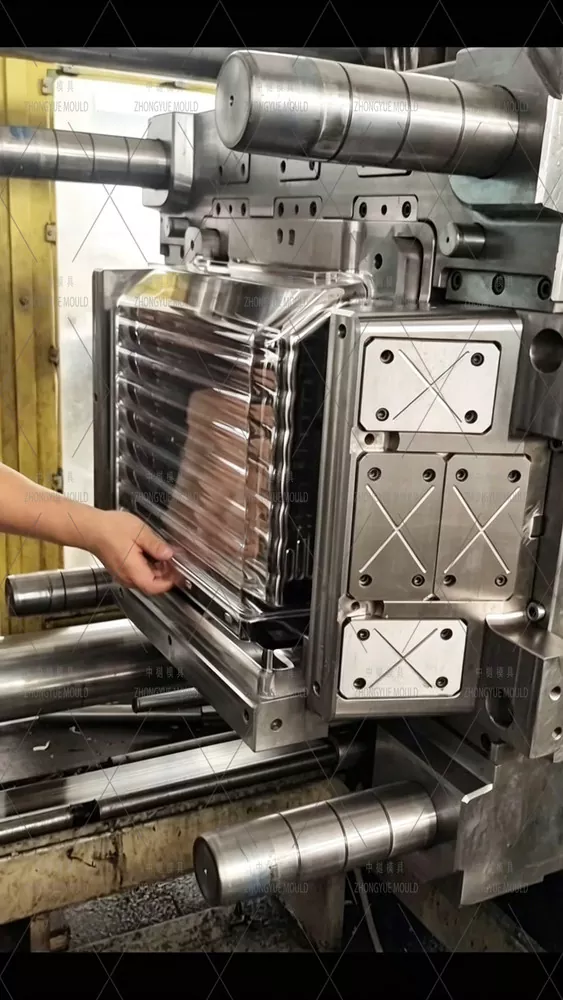

Éjection : L'éjecteur de la machine d'injection active le système de plaque de poussée, soulevant le tiroir.

Réinitialisation : le processus s'inverse pour le cycle suivant.

4. Sélection de matériaux haut de gamme et usinage de précision

Liste des matériaux :

Plaque de moule fixe : 2711 en acier pré-trempé

Insert de moule mobile : acier 2311

Composants de base (curseurs/poussées obliques) : acier 2711 avec nitruration (profondeur 0,15 mm, 50-52HRC)

Base du moule : acier au carbone moyen 1050

Protocole d'usinage de précision :

Finition d'abord de l'assemblage : les pièces mobiles critiques (noyau, curseurs, poussoirs) sont assemblées avant la finition CNC finale pour éliminer les différences d'étape.

Texturation EDM : les plaques de poussée sont électro-gravées ensemble pour éviter les lignes de séparation visibles.

Coupe de fil : utilise les références fournies par NC pour un alignement au niveau du micron.
