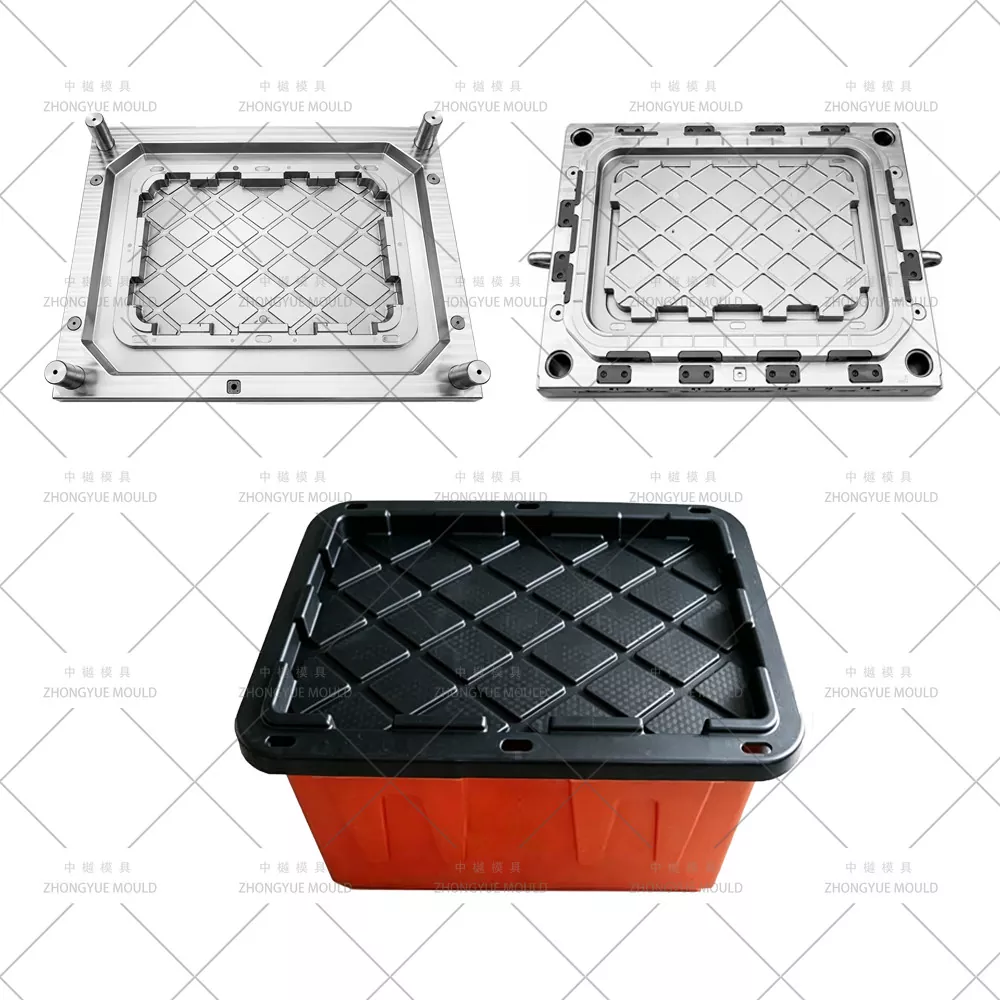

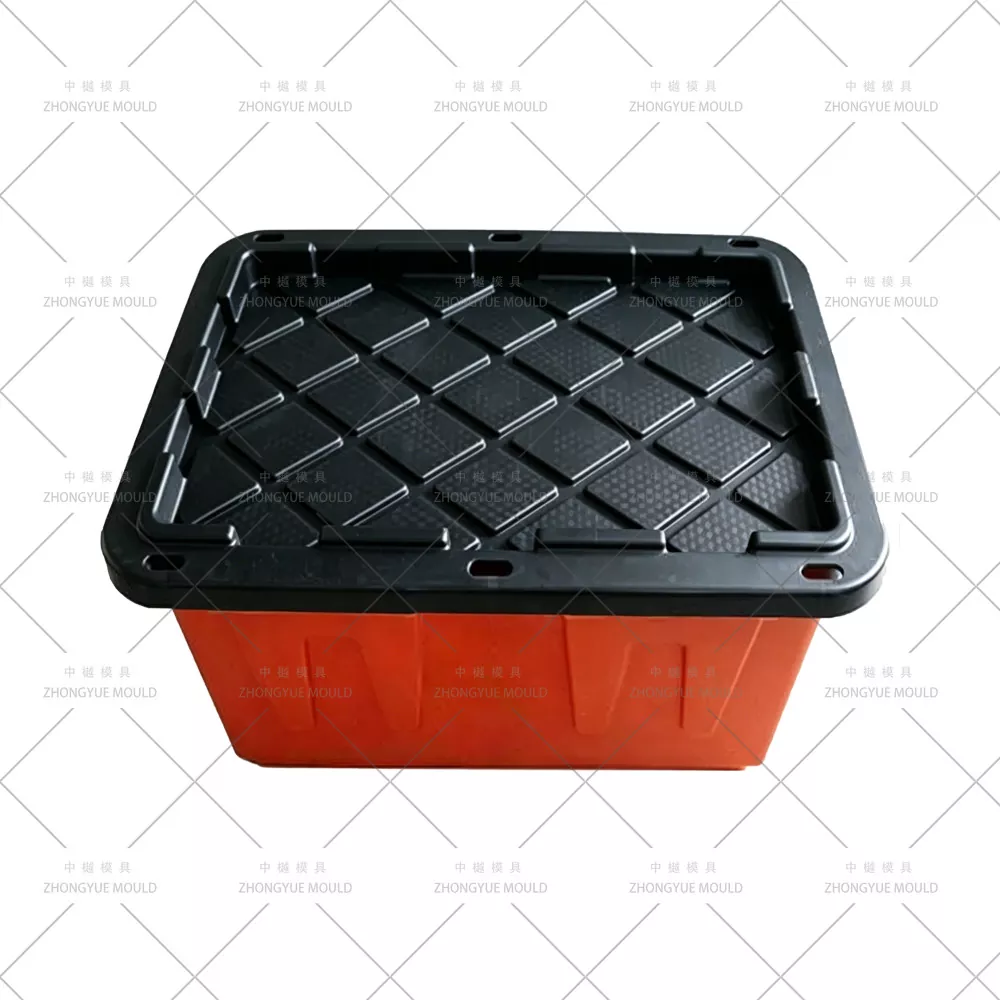

Moule de couvercle de boîte de rangement robuste

Moule de couvercle de boîte de rangement robuste – Fabricant de moulage par injection de couvercle de poubelle en plastique de qualité industrielle personnalisé

ZHONGYUE MOLD est un fabricant chinois professionnel de moules à injection qui fournit des moules de couvercle de boîte de rangement robustes/des moules d'injection de couvercles de poubelle en plastique de qualité industrielle (couvercles attachés, couvercles détachés, couvercles à charnière pour boîtes de retournement) aux entreprises mondiales d'automatisation logistique, aux fournisseurs de pièces automobiles et aux entrepôts de l'industrie lourde. Contrairement aux couvercles domestiques, les couvercles industriels robustes doivent résister au retournement mécanique 24 heures sur 24 et 7 jours sur 7 par des bras robotisés, aux chutes à fort impact, à l'exposition à des produits chimiques agressifs (huiles/acides) et aux fluctuations de température extrêmes (-20 ℃ à 60 ℃). Généralement moulés en copolymère PP ou ABS à fort impact, ces couvercles sont dotés de charnières épaissies (3,0 à 5,0 mm), d'inserts de broches en acier inoxydable usinés avec précision (pour charnières à un million de cycles) et de rainures de joint torique profondes pour une protection IP54 contre la poussière et l'eau. Nos moules sont conçus pour un cyclage à grande vitesse (10 à 15 s) avec des canaux de refroidissement polis et des noyaux coulissants durcis pour garantir un entretien nul sur plus de 1 000 000 de prises.

Des couvercles à charnières attachés pour les ALC (Attached Lid Containers), des couvercles étanches amovibles avec joints aux couvercles intelligents intégrés RFID, nous proposons un examen DFM complet axé sur la durée de vie des charnières et les performances d'étanchéité avant la découpe de l'acier.

Spécifications du moule de boîte de stockage par injection plastique :

Égayez votre prochain projet de moule de boîte de rangement en plastique !

Différences clés : couvercle domestique par rapport au couvercle industriel robuste

Points forts de l'ingénierie des moules pour les couvercles robustes

Conception du noyau de charnière (résistance à l'usure) — Les couvercles industriels se retournent souvent plus de 50 000 fois. Nous utilisons des noyaux nitrurés H13 (2344 ESR) pour les fusées de charnière ou une conception pour les inserts de broches en acier inoxydable à presser en post-moulage. Cela évite l’usure et la casse des charnières, courantes dans les conceptions de charnières entièrement en plastique.

Usinage de précision des joints toriques et des rainures de joint — Pour les applications étanches à l'eau et à la poussière, le noyau du moule comprend des rainures de joint torique usinées CNC (tolérance ± 0,05 mm) pour garantir une compression parfaite des joints en silicone ou EPDM. Nous vérifions la profondeur de la rainure par rapport à la section transversale du joint dans DFM.

Caractéristiques de préhension antidérapantes et robotisées — Les couvercles comprennent souvent des grilles texturées antidérapantes sur le dessus et des évidements/plats de préhension robotisés sur les côtés pour une cueillette automatisée par aspiration ou par pinces mécaniques. Nous concevons ces éléments avec des angles de dépouille qui empêchent le collage.

Efficacité multi-empreintes (2+2, 4+4 ou moule familial) — Étant donné que les couvercles sont plus petits et fonctionnent plus rapidement que les corps, nous concevons souvent des moules multi-empreintes 2+2 ou 4+4 ou même des moules familiaux (couvercle + base dans un moule) si les géométries des pièces et les exigences de refroidissement s'alignent. Cela maximise l’utilisation de la presse.

Refroidissement et ventilation pour le moulage à paroi mince à grande vitesse — Bien qu'il s'agisse d'un couvercle, les couvercles industriels ont souvent des zones de charnière épaisses adjacentes à des bandes minces. Nous utilisons un refroidissement par chicane équilibré + des inserts BeCu au niveau des articulations des charnières pour éviter les marques d'évier, couplés à des inserts de ventilation poreux pour éviter les marques de brûlure à des vitesses d'injection élevées.

Compatibilité avec le stabilisateur UV et le mélange maître de couleur — Les couvercles industriels extérieurs nécessitent une stabilisation UV élevée. Nous concevons des portes et des chemins d'écoulement pour garantir une distribution uniforme du mélange maître de couleur et des additifs, empêchant ainsi les lignes d'écoulement sur de grandes surfaces planes.

Applications des couvercles de boîtes de rangement robustes

Notre processus de fabrication et de validation

Fatigue et étanchéité des charnières DFM— Analysez l'épaisseur du joint de charnière (3,0 à 5,0 mm), le taux de compression du joint (25 à 30 %) et les angles de dépouille pour déterminer la texture antidérapante. Exécutez Moldflow pour vous assurer qu'il n'y a pas de marques d'évier sur les zones de charnière.

Usinage de l'acier trempé— Cavité d'ébauche/finition CNC ; meuler les noyaux de charnière H13 selon une tolérance serrée ; rainures de joint torique de machine ; polir la cavité.

Assemblage et tests fonctionnels— Assembler le moule ; exécutez un essai T1 avec le matériel spécifié par le client. Effectuez un test de retournement de la charnière (manuel ou automatisé) et un test de compression du joint (vérification de l'immersion dans l'eau pour détecter les fuites).

Assurance qualité— Inspection CMM des trous des axes de charnière et des dimensions des rainures du joint. Fournissez une vidéo d’essai et des échantillons de couvercles.

Livraison et assistance— Emballage avec noyaux de charnière H13 de rechange et broches d'éjection. Assistance technique à distance pour le démarrage.

Pourquoi choisir le moule ZHONGYUE pour les moules à couvercle robustes ?

Spécialiste des couvercles industriels— Nous comprenons la différence entre un couvercle domestique à 5 $ et un couvercle industriel à 50 $. Nous nous concentrons sur la durée de vie et l’étanchéité des charnières, pas seulement sur leur forme.

Noyaux de charnière trempés H13— Nous n'utilisons pas de P20 souple pour les charnières. L'acier nitruré H13 est standard pour une durabilité d'un million de cycles.

Experts en moisissures familiales— Nous pouvons concevoir des moules de la famille Couvercle + Base + Séparateur pour maximiser l’efficacité de votre presse et réduire l’espace au sol.

Tests fonctionnels— Nous n'expédions pas seulement un moule ; nous expédions une solution validée avec des rapports de tests de charnières et de joints.

Clients industriels mondiaux— Approuvé par les fournisseurs de logistique et d'automobile du monde entier.

Foire aux questions — Moule de couvercle de boîte de rangement robuste

Q : Dois-je mouler le couvercle et le corps dans un seul moule familial ?

R : Cela dépend du temps de refroidissement et du cycle. Si le corps est à paroi épaisse (cycle 60s) et le couvercle est fin (cycle 15s), un moule familial fait perdre du temps machine. Nous recommandons généralement des moules séparés (corps 1×1 + couvercle 4×4) à moins que les pièces ne soient de taille et de refroidissement similaires.

Q : Fournissez-vous les axes de charnière en acier inoxydable ?

R : Nous concevons le moule pour les broches en acier inoxydable (qualité 304/316). Nous pouvons vous procurer les épingles ou vous fournir les spécifications que vous pourrez acheter localement. L'insertion des broches après moulage est une opération manuelle simple.

Q : Pouvez-vous rendre le couvercle étanche (IP65) ?

R : Oui. Nous usinons une rainure précise pour joint torique dans le couvercle et/ou le dessus de la boîte. Vous devrez acheter des joints toriques en silicone standard. Nous pouvons vérifier le taux de compression (généralement 25 à 30 %) dans notre DFM.

Q : Qu'en est-il des couvercles antistatiques (ESD) pour les appareils électroniques ?

R : Nous concevons des moules pour du PP chargé de carbone (matériau ESD). Cela nécessite une excellente ventilation (inserts en acier poreux) pour éviter les traces de brûlure. Nous garantissons que la résistivité de la surface du couvercle répond à vos exigences (<10^9 ohms).

Q : De quoi avez-vous besoin pour un devis ?

R : fichiers 2D/3D du couvercle, spécifications du matériau (Copo PP / ABS / UV %), volume annuel et si vous avez besoin d'un moule de corps ou d'une rainure de joint correspondant.

Demandez un devis pour votre moule de couvercle de boîte de rangement robuste

Envoyez les dessins 2D/3D et les spécifications des matériaux du couvercle de votre boîte de rangement robuste. ZHONGYUE MOLD fournira un examen DFM gratuit de fatigue et d'étanchéité des charnières + un devis formel dans les 24 à 48 heures ouvrables.

Contactez-nous maintenant pour démarrer votre projet de moulage par injection de couvercles de poubelle de qualité industrielle !
