Boîte empilable gigogne avec moule à couvercle attaché

Boîte de rangement empilable emboîtable avec moule à couvercle attaché - Conteneur à couvercle attaché de taille européenne / Fabricant de moules par injection fourre-tout emboîtable

ZHONGYUE MOLD est un fabricant chinois professionnel de moules à injection fournissant des boîtes empilables emboîtables avec des moules à couvercle attaché / des bacs emboîtables monobloc en PP avec couvercles à charnière intégrés (conteneurs européens à couvercle attaché, 21 L / 46 L / 56 L / 67 L – empreintes de 400 × 300 mm et 600 × 400 mm) aux fournisseurs de logistique mondiaux, aux distributeurs pharmaceutiques, aux centres de distribution de commerce électronique et Opérateurs d’entrepôt 3PL.

Contrairement à une boîte de rangement à corps séparé + couvercle amovible, ce produit est moulé en une seule fois en une seule pièce en plastique : le corps de la boîte, le couvercle (couvercle « crocodile » à un ou deux rabats) et une fine charnière vivante intégrale en PP (âme de 0,25 à 0,4 mm) les reliant. Les parois latérales ont une conicité d'emboîtement (1,5 à 3° par côté), de sorte que les bacs vides s'emboîtent profondément — hauteur imbriquée de 75 à 90 mm contre une hauteur totale de 220 à 365 mm, économisant ainsi 60 à 75 % de volume de retour vide. De nombreuses versions incluent des œillets d'étanchéité inviolables, des porte-étiquettes sur 4 côtés et des poignées ergonomiques.

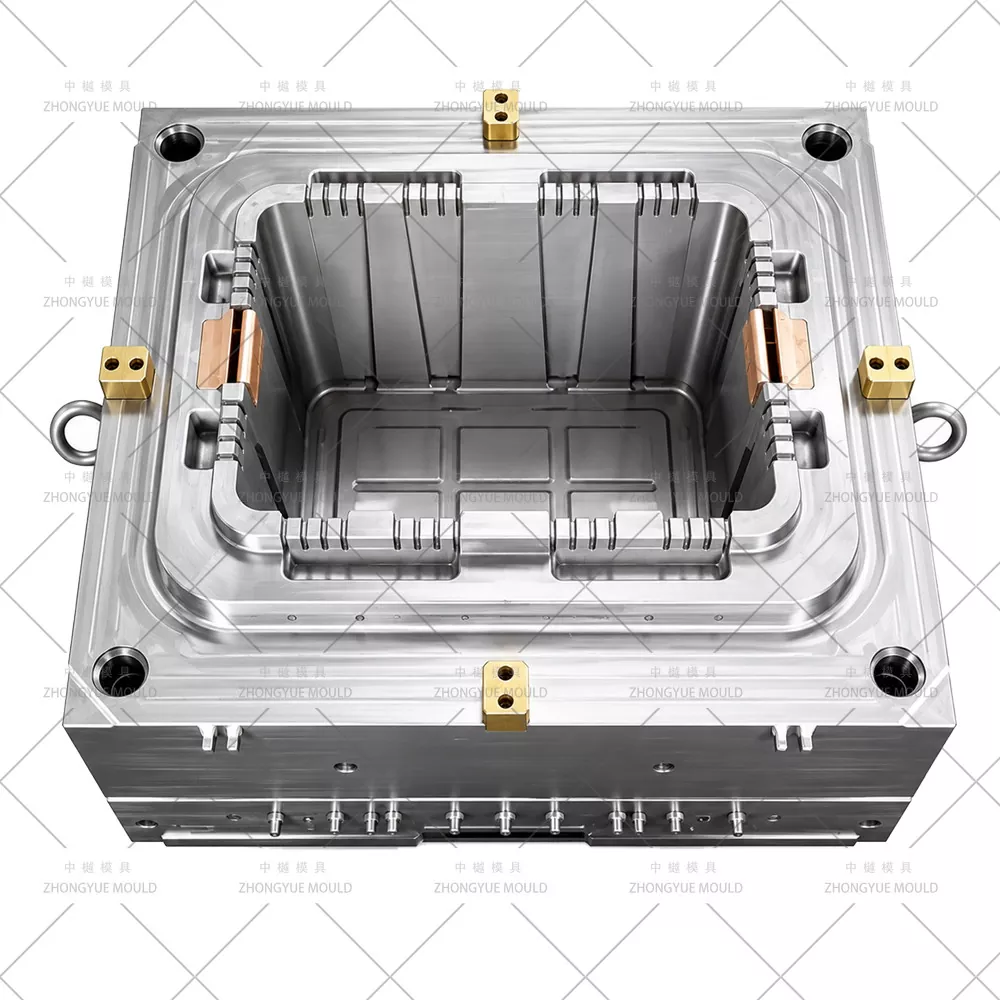

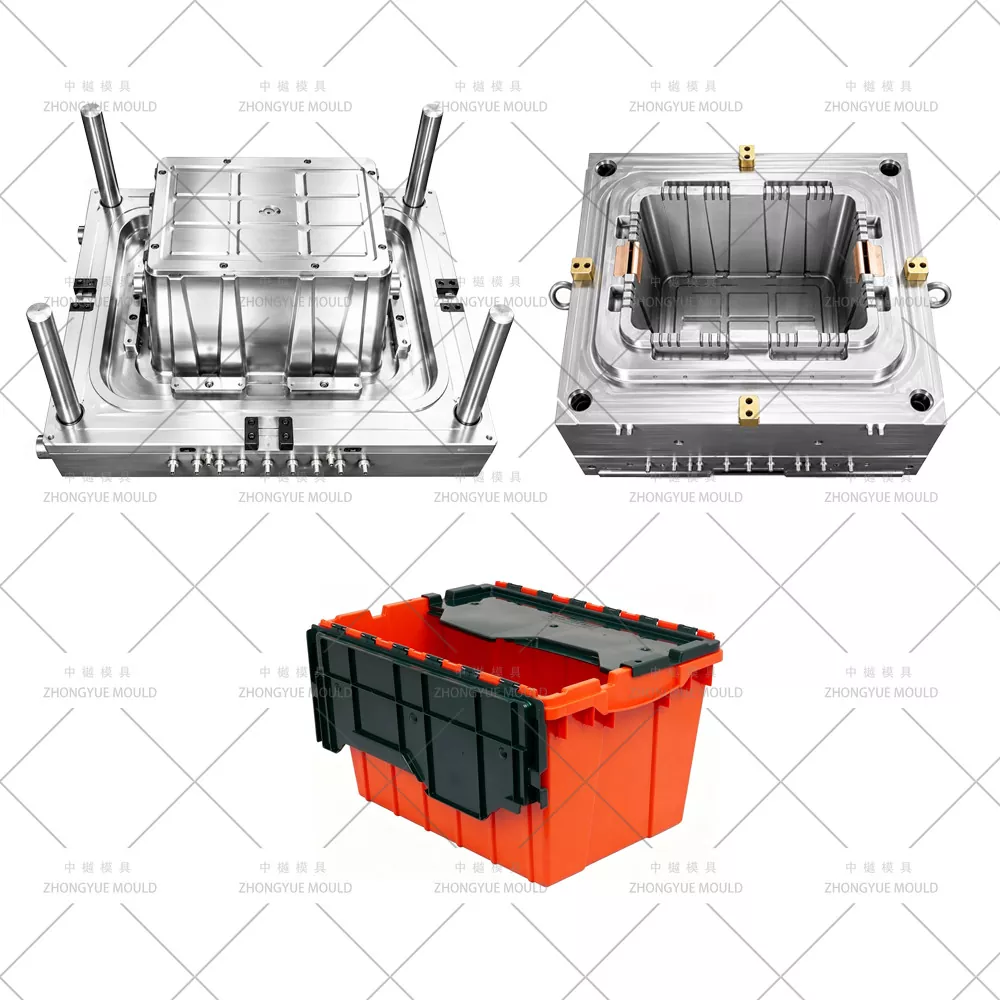

Nos moules sont à cavité unique (1 × 1) produisant ensemble corps + couvercle + charnière (moule de couvercle de rechange séparé à 2 cavités en option cité), avec refroidissement par insert BeCu au niveau de la zone de charnière (débit modéré pour préserver la ductilité du PP et la durée de vie de la charnière), déflecteur central, porte sous-marine cachée sur la bride intérieure du couvercle et DFM complet validant le dégagement d'interférence d'imbrication (≥ 1,5 mm par côté lorsqu'il est imbriqué à 10 hauteurs) et l'engagement des lèvres d'empilage avec le couvercle de la boîte en dessous.

Des bacs emboîtés de 21 L 400 × 300 mm avec couvercle attaché, des conteneurs 46 L/56 L/67 L 600 × 400 mm à couvercle attaché européen (prêts pour le convoyeur à fond plat), aux couvercles crocodile à double rabat avec sangle/fentes pour sangle, nous fournissons un examen DFM et une analyse de refroidissement/déformation Moldflow avant la découpe de l'acier.

Spécifications du moule de boîte de stockage par injection plastique :

Égayez votre prochain projet de moule de boîte de rangement en plastique !

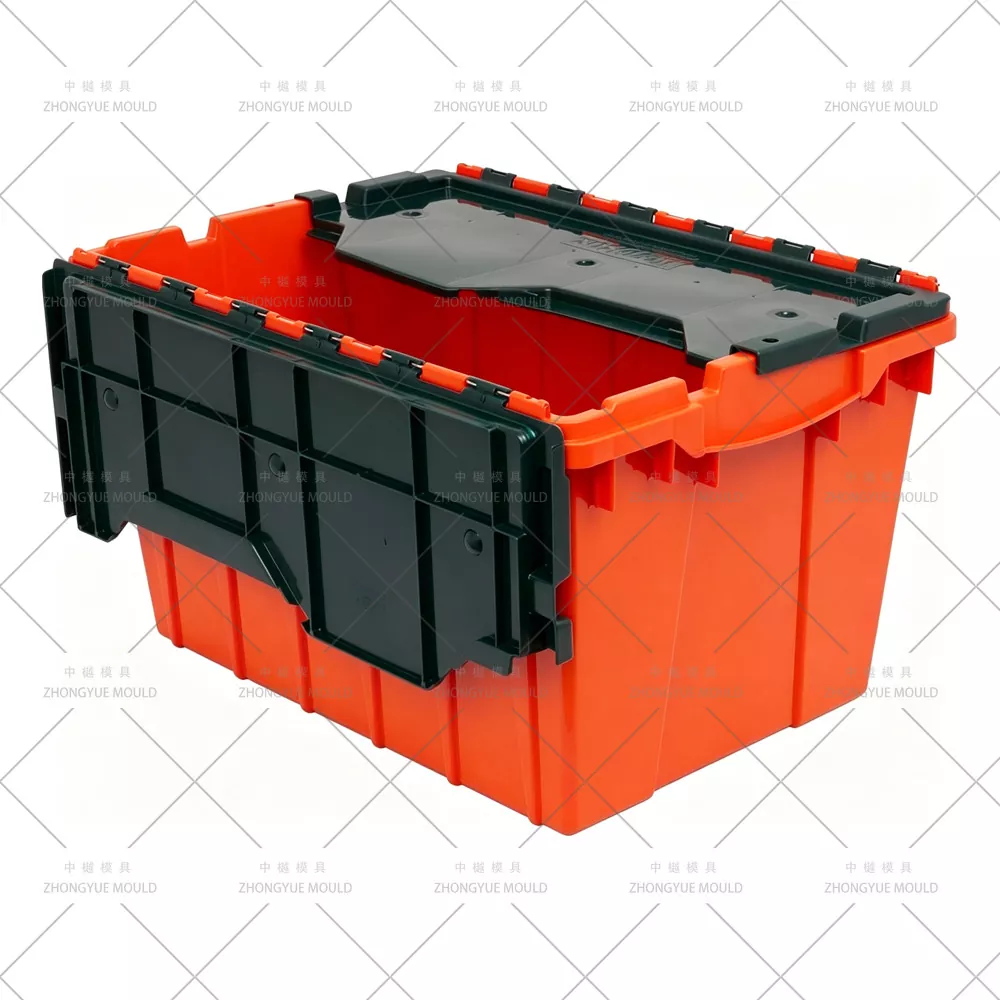

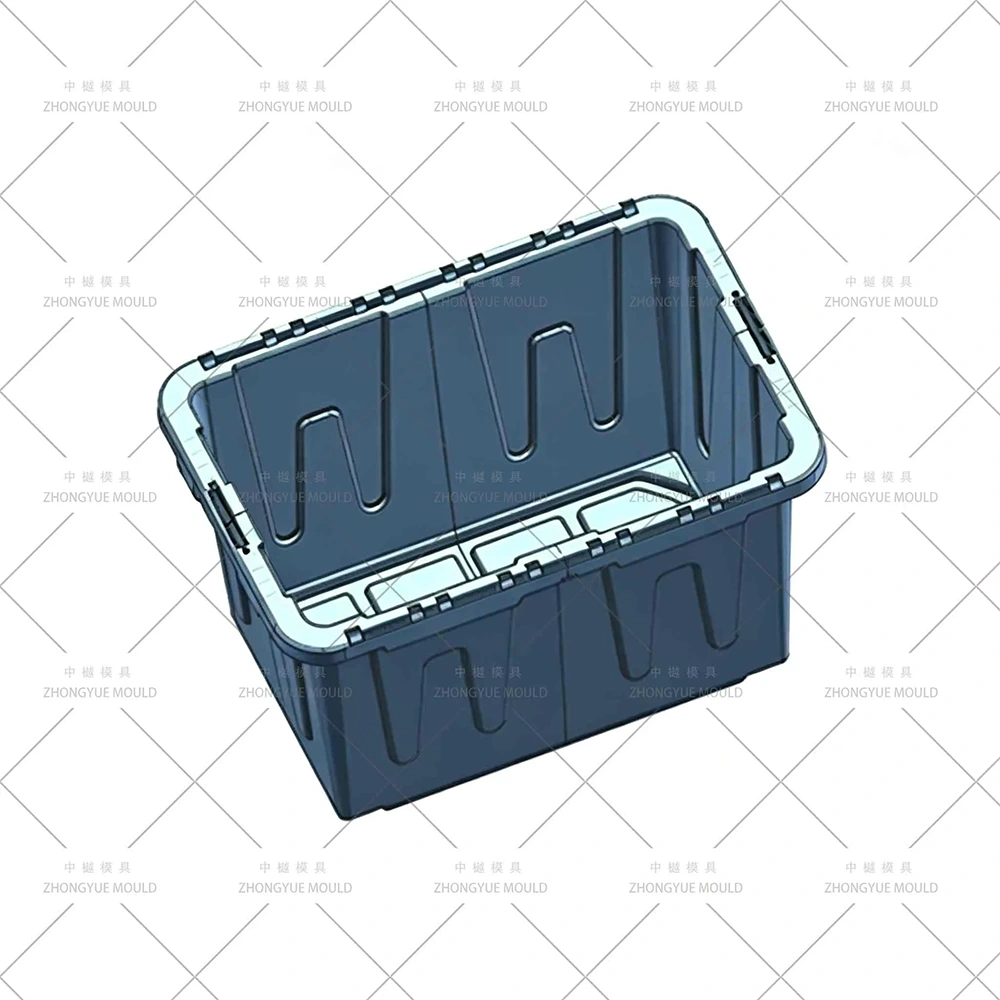

Qu'est-ce qu'une boîte empilable gigogne avec couvercle attaché ?

Une boîte empilable gigogne avec couvercle attaché (également appelée conteneur à couvercle attaché– ALC / Nest & Stack Tote) est moulé par injection à partir de PP vierge (MFR 8–12 g/10 min pour une meilleure durée de vie des charnières ; MFR 12–18 acceptable pour les zones sans charnières) dans un moule à cavité unique qui forme simultanément boîte + couvercle + charnière vivante intégrée.

Identifiants clés par rapport aux articles précédents :

Cône de nidification— parois latérales effilées à l'intérieur et à l'extérieur (1,5 à 3°/côté) ; les boîtes vides glissent les unes dans les autres ; hauteur emboîtée généralement de 75 à 90 mm (plage de 21 à 67 L).

Charnière attachée/intégrée— bande PP amincie (0,25–0,4 mm) polie et arrondie ; survit à plus de 50 000 cycles d'ouverture/fermeture sans fissures de contrainte blanches lorsque le profil MFR PP et de température du moule correct est utilisé.

Compatibilité de l'empreinte européenne— 600×400 mm (46L–67L) ou 400×300 mm (21L) à empiler sur des palettes UE (1200×800 mm pour 2×3 nids) ; base plate pour le déplacement du convoyeur/de la bande.

Oeillets inviolables + Porte-étiquettes— trous moulés pour sceaux jetables et plaques d'étiquettes encastrées sur 4 côtés.

Shot de moule unique = Corps + Couvercle + Charnière— pas de couvercle lâche à perdre ; moule de couvercle de rechange séparé en option cité.

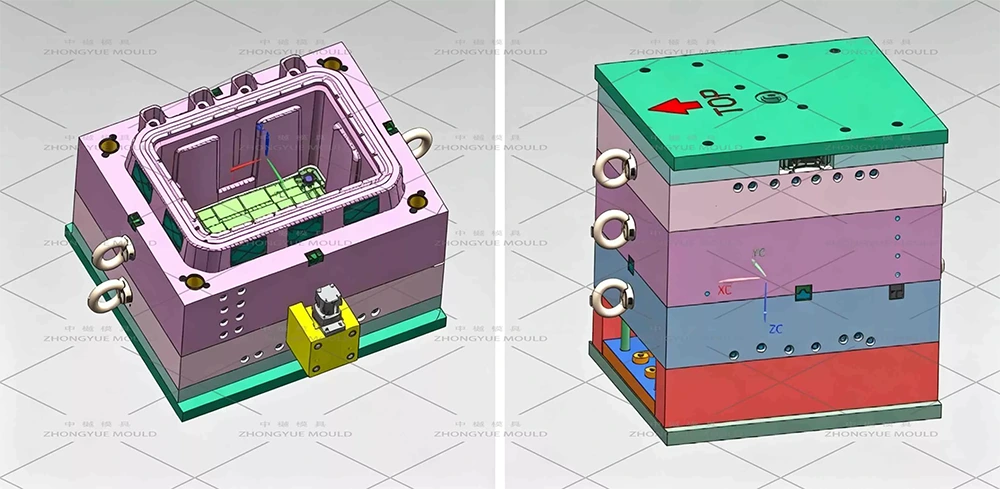

Points forts de l'ingénierie des moules (version Nesting ALC)

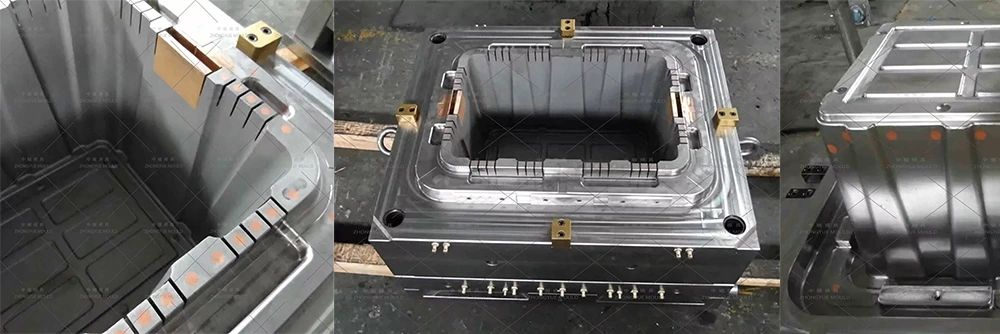

Zone de charnière intégrée – Amincissement de l'âme et refroidissement modéré BeCu

Bande de charnière de cavité amincie localement à 0,25–0,4 mm (typiquement 0,3 mm pour PP MFR 8–12) avec des rayons de fusion R0,15–0,25 mm des deux côtés, polie miroir/hautement satinée (SPI A2/B1). L'insert BeCu au niveau de la zone charnière fonctionne à ΔT 5–6℃ (pas trop refroidi !) pour conserver l'orientation moléculaire du PP et l'endurance au pliage (plus de 50 000 cycles). Refroidissement excessif → charnière fragile ; sous-refroidissement → évier sur le couvercle/la boîte près de la charnière.

Cône de nidification& Interference DFM — Simulation de pile d'imbrication 3D

Dépouille de paroi latérale 1,5 à 3°/côté (même cône ID et OD pour maintenir l'épaisseur de la paroi constante lorsqu'elle est emboîtée). Nous simulons 10 à 12 vides imbriqués en 3D pour vérifier le jeu minimum ≥ 1,5 mm (rec. 2 mm) entre les saillies du mur emboîté et de la base (nervures, lèvre d'empilage). Cible : hauteur imbriquée ≤80 mm (série 600×400) ou ≤75 mm (série 400×300).

Couvercle crocodile (double rabat) ou conception à rabat unique

Les couvercles à double rabat (« crocodile ») s'emboîtent au centre et engagent le rebord supérieur de la boîte ; nécessitent un détail de nervure de séparation centrale et parfois un mini insert lâche pour le profil de verrouillage en contre-dépouille — vérifié lors de l'assemblage 3D. Version simple rabat plus simple, même style de moule.

Engagement des lèvres empilables DFM

La bride supérieure est dotée d'un rebord d'empilage encastré qui s'engage dans le dessus du couvercle de la boîte en dessous lorsqu'elle est entièrement empilée. Nous vérifions la planéité des lèvres d'empilage ± 0,3 mm et la dimension de l'évidement du dessus du couvercle par rapport à la boîte sous le bord dans DFM.

Sous-porte cachée sur la bride intérieure du couvercle/bride intérieure supérieure de la boîte

Cisailles à porte sous-marine Ø1,2–1,8 mm sur la face intérieure non visible ; NE JAMAIS passer par la charnière (cela provoque une mauvaise orientation et des brûlures). Vestige habillé à ras ; aucune marque de porte visible sur les faces extérieures.

Refroidissement — Déflecteur central + charnière BeCu + rayon inférieur BeCu

Noyau : déflecteur de Ø10 à 12 mm ; Rayon du fond de cavité : insert BeCu ; Zone charnière : insert BeCu à débit d'eau modéré. 2 à 3 circuits isolés ; ΔT entrée-sortie ≤4℃ (noyau), 5–6℃ (zone charnière acceptable).

Détails de l'œillet d'inviolabilité et du porte-étiquette

Trous traversants (œillets) moulés de Ø4 à 5 mm pour les scellés de sécurité ; Plaques d'étiquettes encastrées 80×40mm (4 côtés) avec tirage ≥2°. Pas de bords tranchants — rayon ≥0,5 mm pour éviter le décollement des étiquettes et les coupures de doigts.

Poignées ergonomiques / poignées fermées

Trous débouchants avec des rayons généreux (R3–5 mm) et bords filetés — vérifiés DFM pour la concentration des contraintes. Boucle de poignée fermée en option (ajoute une contre-dépouille mineure – insert lâche ou glissière peu profonde si présente).

Applications des boîtes empilables gigognes avec couvercle attaché (ALC)

Notre processus de fabrication et de validation (moule Nesting ALC)

Examen du DFM imbriqué et de la fatigue des charnières— Analyser l'épaisseur de paroi (1,8 à 2,8 mm typ.), âme de charnière 0,25 à 0,4 mm avec rayons, cône d'emboîtement 1,5 à 3°/côté, diamètre de l'œillet d'inviolabilité, évidement pour porte-étiquette. Exécutez la vérification des interférences d'imbrication 3D (imbrication de 10 hauteurs) et le refroidissement/déformation Moldflow. Nous recommandons le PP MFR 8-12 pour la durée de vie des charnières. Rapport DFM gratuit.

Préparation de la zone en acier et des charnières— Sélectionnez P20/718H ; commandez un insert BeCu (MOLDMAX™) pré-usiné à la forme nette ; en cas de contre-dépouille du loquet crocodile, préparer un mini-insert nitruré H13.

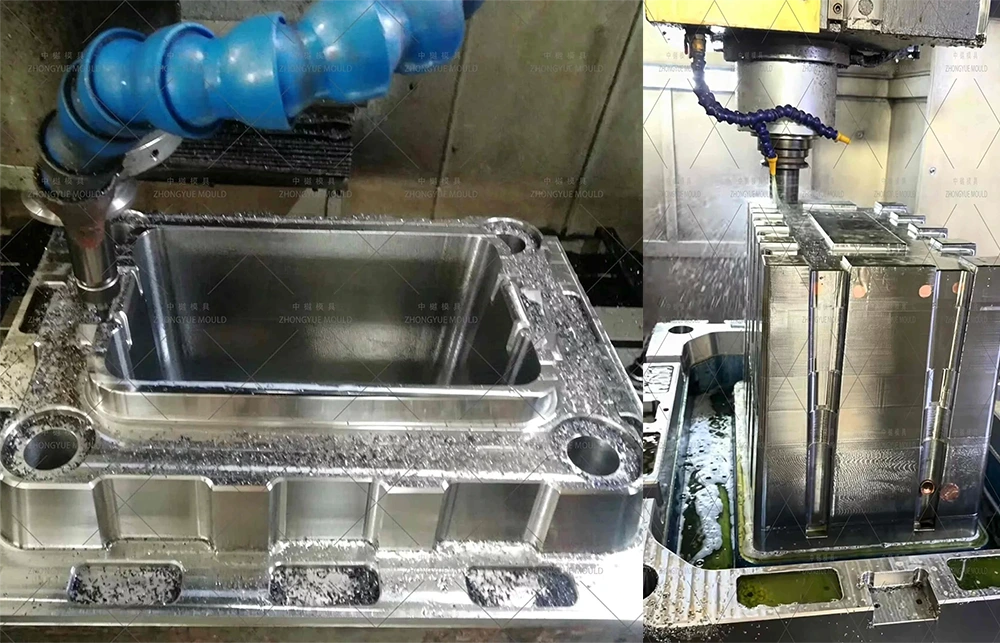

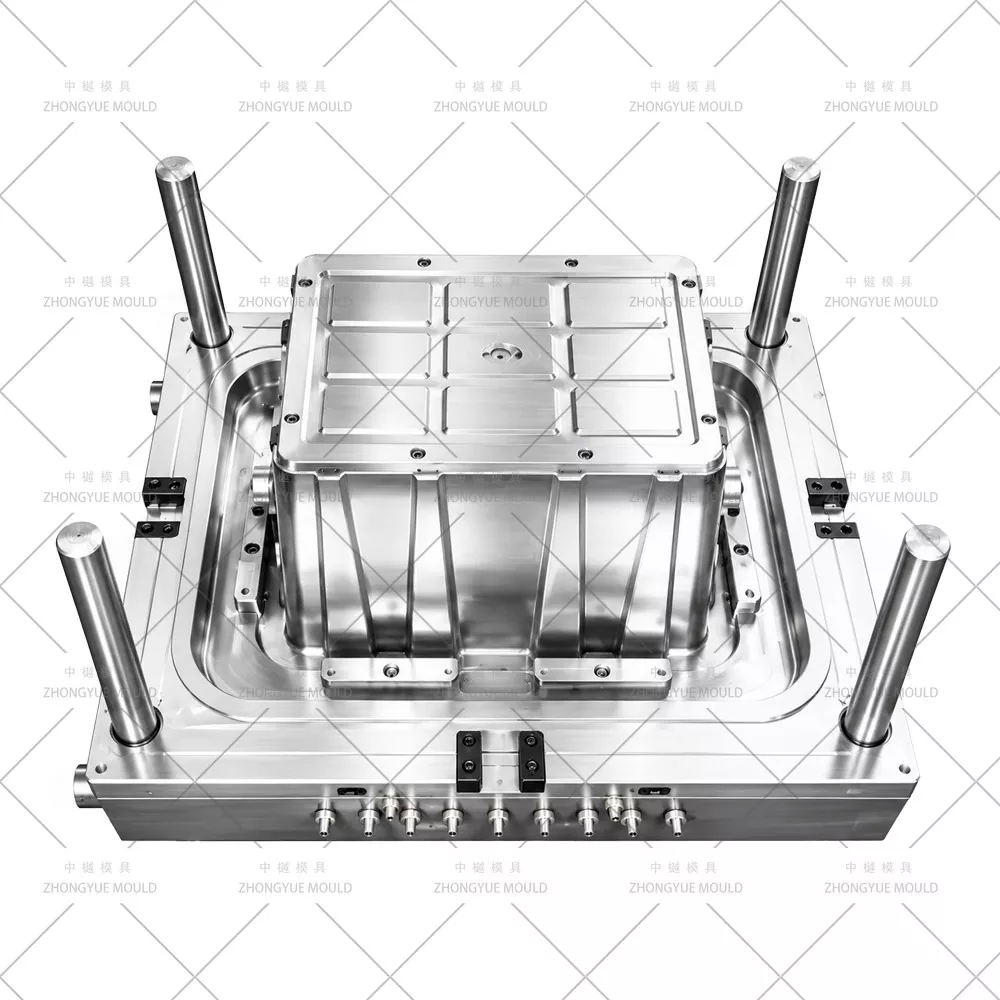

Usinage de précision— Cavité et noyau d'ébauche/finition CNC à grande vitesse ; forage de déflecteurs en trous profonds ; insert de charnière BeCu ajusté à la main avec vérification du contact thermique ; polir l'âme de charnière SPI A2/B1 ; Machine à évider la plaque d'étiquette et aux trous de passage de l'œillet d'inviolabilité.

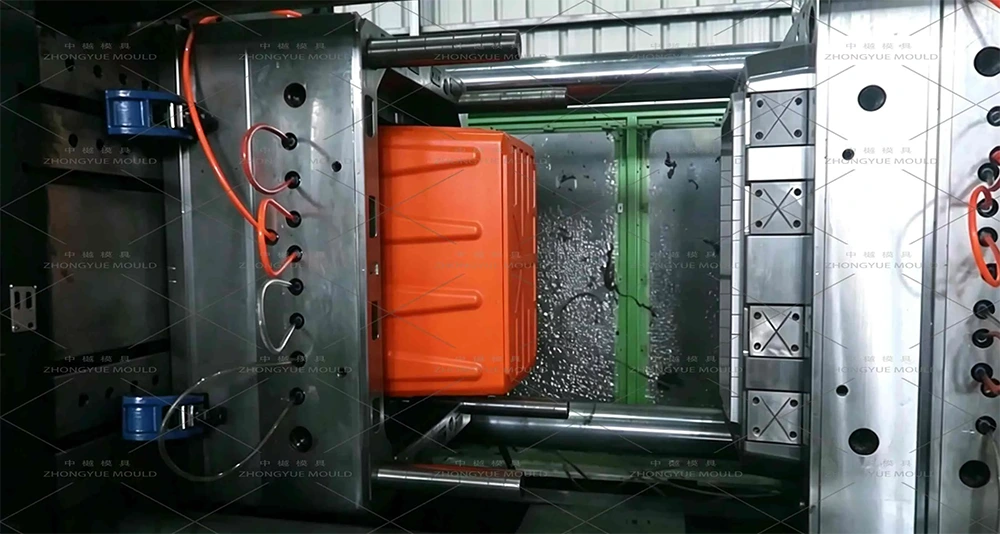

Assemblage et essai T1— Exécuté sur une machine interne avec un PP spécifié (MFR selon vos spécifications) ; produire un échantillon complet ; effectuer un test de pliage de charnière (objectif manuel/mécanique 50k+), vérifier la hauteur imbriquée (cible ≤ 80 mm pour 600 × 400), l'ajustement des lèvres d'empilage sur l'échantillon ci-dessous, la qualité du vestige de la porte. Fournir une vidéo d'essai + des échantillons + un rapport CMM.

Correction et approbation finale— Ajuster le débit de refroidissement/la ventilation si nécessaire ; expédié dans un coffret robuste sans fumigation avec manuel du moule, pièces de rechange (broches d'éjection, insert BeCu disponible comme consommable), certificats en acier.

Assistance après-vente— Garantie 1 an (non artificielle), pièces de rechange gratuites, guidage à distance pour la réaération/remplacement de l'insert BeCu.

Pourquoi choisir le moule ZHONGYUE pour votre moule ALC gigogne ?

Expérience de moulage de conteneurs européens— Moules ALC emboîtables 21L/46L/56L/67L 600×400 et 400×300 construits en interne ; familier avec les géométries des couvercles en crocodile et des rabats simples

Interférence d’imbrication DFM + Conseil en fatigue des charnières— Nous simulons des nids de 10 hauteurs en 3D, vérifions l'engagement des lèvres d'empilage et conseillons le PP MFR (8-12) et l'épaisseur de l'âme de la charnière pour une durée de vie de plus de 50 000 plis.

Expertise BeCu en matière de zones de charnières— Refroidissement modéré (pas trop froid) pour préserver la ductilité du PP ; contact thermique vérifié lors de l'ajustement

Contrôle qualité strict et progrès transparents— Photos d'usinage hebdomadaires, approbation d'échantillon T1 (vérification de la hauteur emboîtée + test de pliage des charnières) avant expédition

Expérience d'exportation— Moules expédiés en Europe (discussion sur la compatibilité avec l'empreinte EN 840), en Amérique du Nord et du Sud, en MER, au Moyen-Orient

Garantie 1 an + fourniture d'insert de charnière BeCu remplaçable

Foire aux questions — Boîte empilable gigogne avec moule à couvercle attaché

Q : Quel PP MFR recommandez-vous pour une meilleure durée de vie des charnières ?

R : MFR 8 à 12 g/10 min (copolymère PP) est idéal pour les charnières intégrales — conserve l'endurance au pliage (plus de 50 000 cycles sans fissuration sous contrainte blanche). MFR 12–18 est utilisable mais la durée de vie des charnières diminue ; MFR >20 non recommandé pour la zone charnière.

Q : Combien d'espace l'imbrication permet-elle d'économiser ?

R : Hauteur emboîtée typique = 75 à 90 mm (contre une hauteur totale de 220 à 365 mm) → 60 à 75 % de réduction de volume lorsqu'il est vide. Nous concevons et vérifions dans une simulation d'imbrication 3D (10 à 12 boîtes imbriquées) pour garantir un dégagement ≥ 1,5 mm (cible 2 mm) — pas de coincement.

Q : Couvercle crocodile (à double rabat) ou couvercle à simple rabat : y a-t-il une différence de moisissure ?

R : Les deux utilisent la même cavité 1×1 produisant le corps+le couvercle+la charnière. Le couvercle en crocodile a une nervure centrale et parfois un mini insert lâche ou une glissière peu profonde pour la contre-dépouille du loquet — nous l'incluons dans DFM. Fonctionnellement, les couvercles en crocodile s'emboîtent de manière centralisée et résistent mieux à une ouverture accidentelle.

Q : Pouvez-vous ajouter des trous de sceau et des porte-étiquettes inviolables ?

R : Oui — standard sur la plupart des moules ALC : Œillets de Ø4 à 5 mm pour joints jetables et plaques d'étiquettes encastrées sur 4 côtés (~80 × 40 mm) inclus dans la conception de la cavité sans frais supplémentaires (sauf si une taille personnalisée est demandée).

Q : De quoi avez-vous besoin pour un devis ?

A : dessin 2D (PDF/DWG) + modèle 3D (STP/IGS/X_T) OU photos claires avec dimensions (L×L×Full H, Nested H, Volume, épaisseur de paroi, détail de la charnière si connu). Dites-nous la qualité PP que vous envisagez d'utiliser (MFR), le volume annuel, la norme d'encombrement (400 × 300 ou 600 × 400) et le type de couvercle (simple rabat / crocodile).

Demandez un devis pour votre boîte empilable gigogne avec moule à couvercle attaché

Envoyez votre dessin Nesting ALC 2D + modèle 3D (ou des exemples de photos avec les dimensions détaillées : extérieur/intérieur L×L×H, hauteur imbriquée, épaisseur de paroi, charnière si spécifié) et les exigences du projet. Dites-nous PP MFR que vous utiliserez et style de couvercle. ZHONGYUE MOLD fournira gratuitement un DFM d'interférence de nidification + un commentaire sur la fatigue des charnières + un résumé du refroidissement Moldflow + un devis formel dans les 24 à 48 heures ouvrables.

Contactez-nous maintenant pour démarrer votre projet de moulage par injection de conteneur à couvercle attaché emboîtable de taille européenne / fourre-tout empilable emboîtable !
