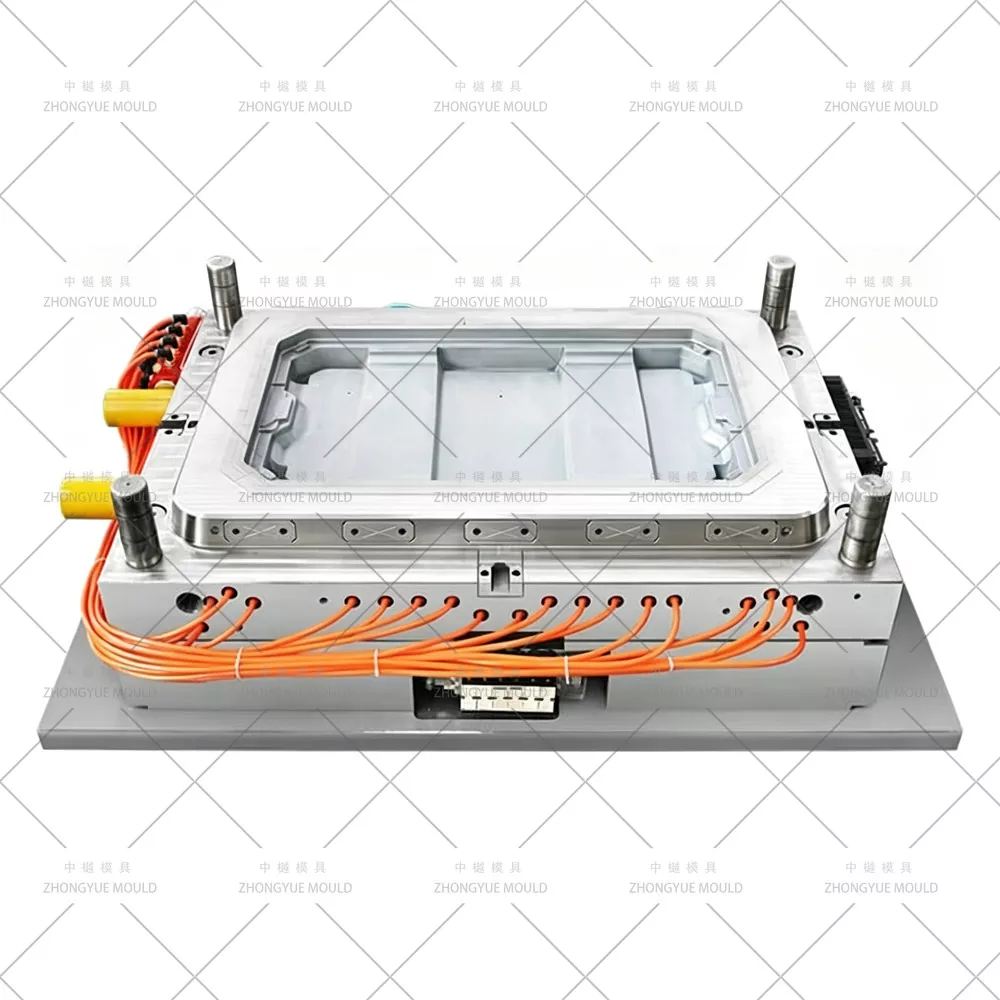

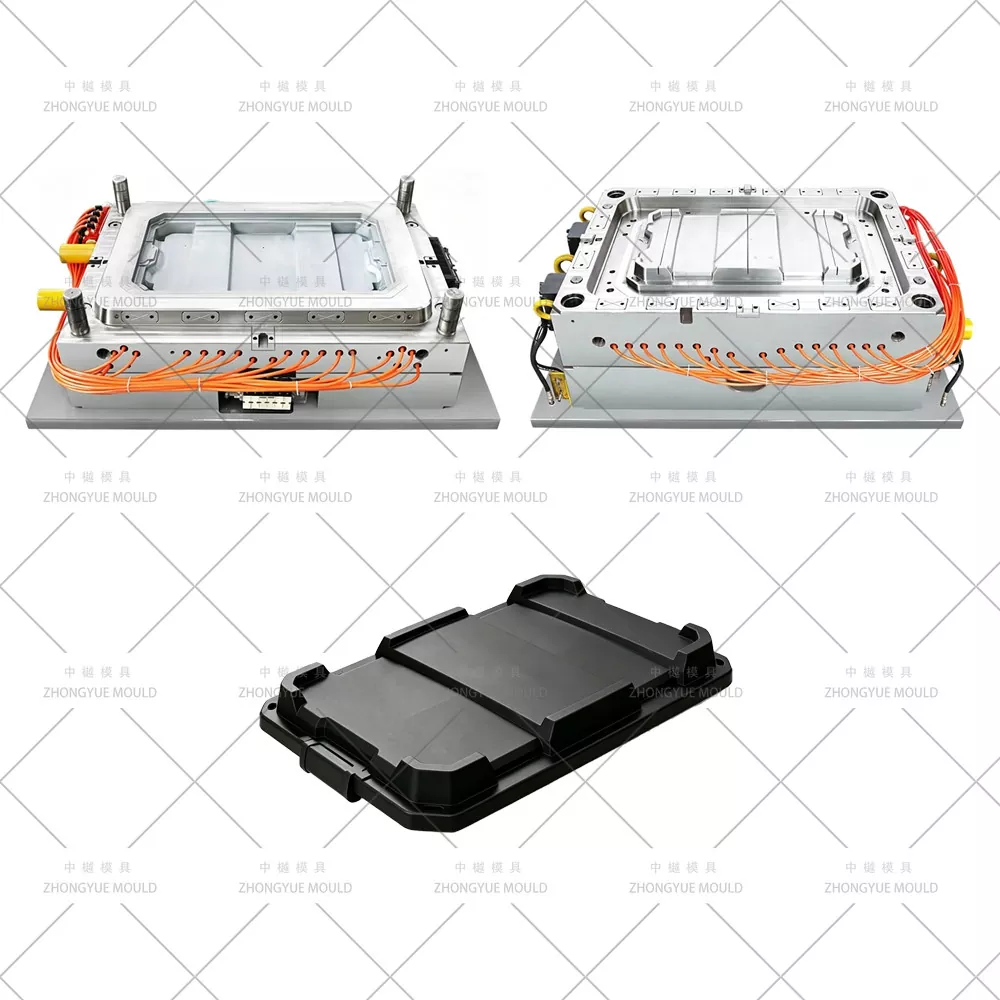

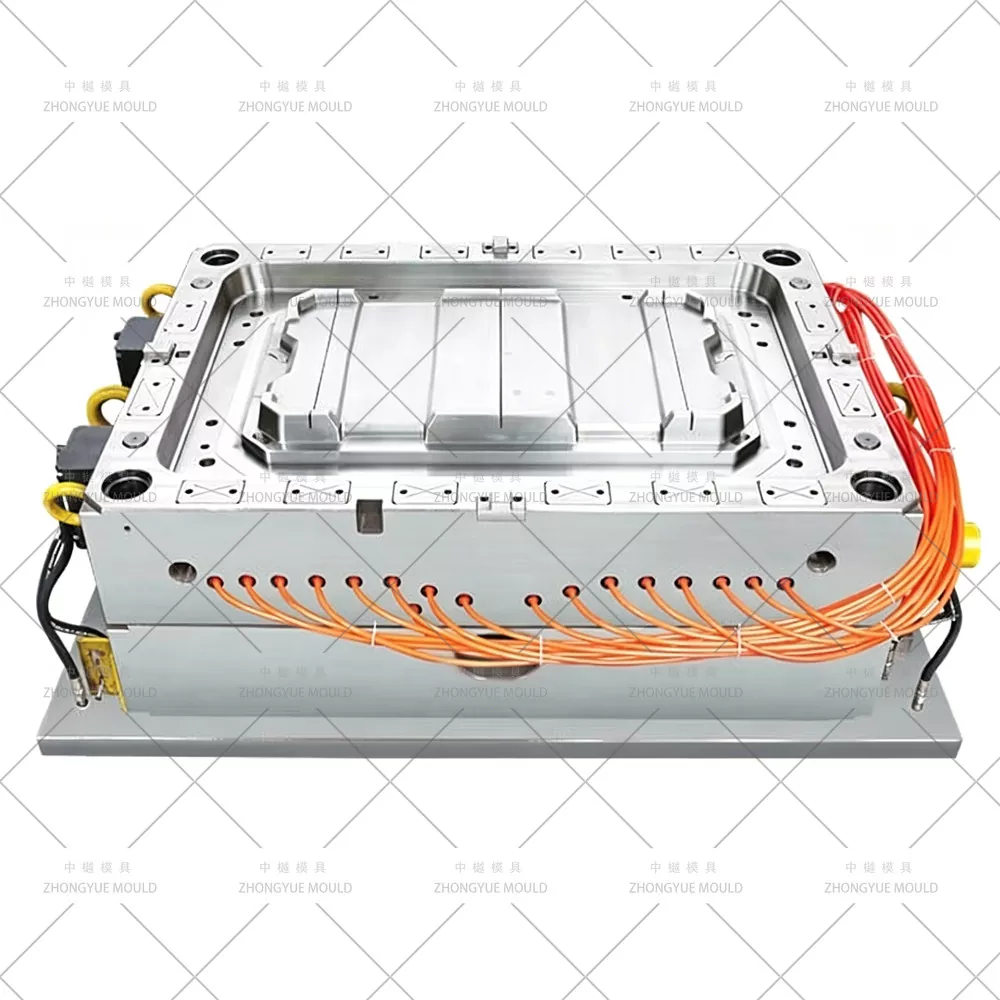

Moule de couvercle de boîte de rangement 50L

Moule de couvercle de boîte de stockage de 50 L – Couvercle/couvercle de conteneur de stockage en plastique personnalisé de 50 L, fabricant de moules d'injection

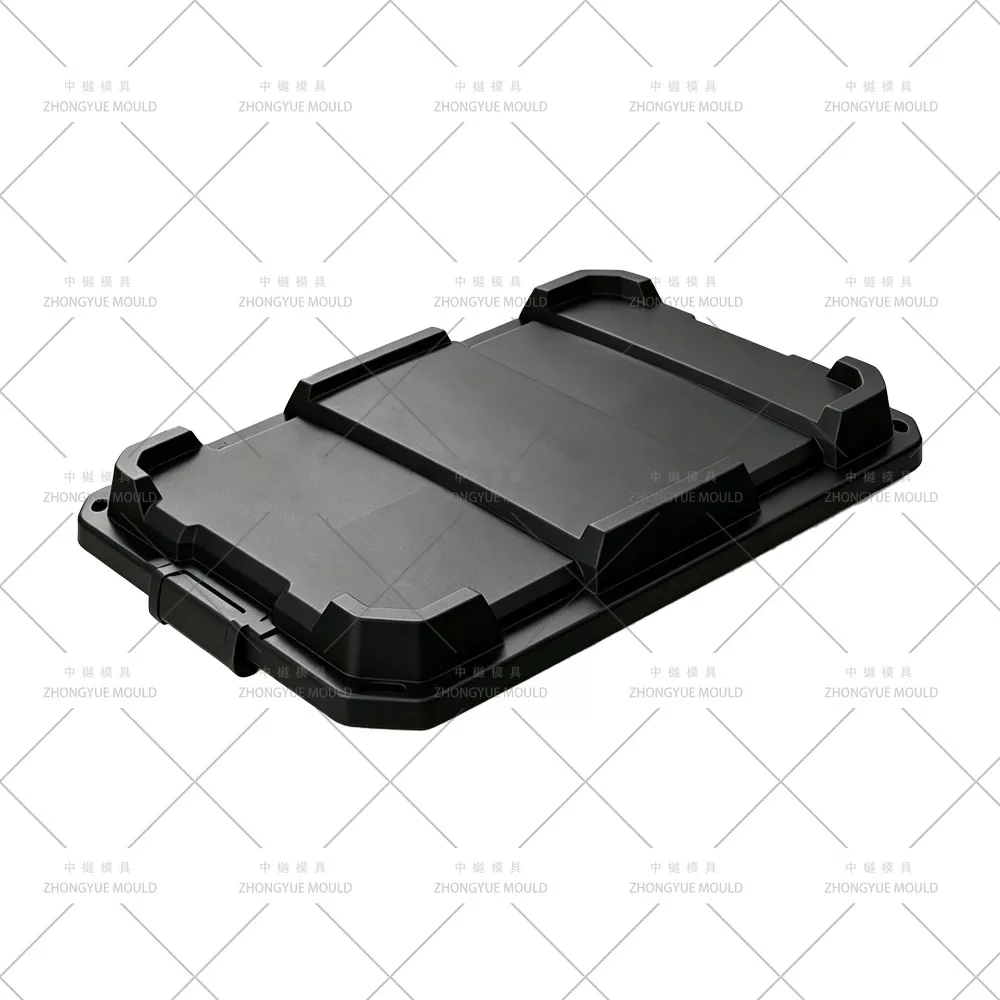

ZHONGYUE MOLD est un fabricant professionnel de moules à injection chinois fournissant des moules de couvercle de boîte de rangement de 50 L/des moules d'injection de couvercle de récipient de stockage en plastique de 50 L (couvercles de boîte à clipser ou à charnières) aux grossistes mondiaux de produits ménagers, aux supermarchés et aux marques privées. Le couvercle de la boîte de stockage de 50 L est un composant à faible emboutissage (profondeur généralement de 30 à 70 mm) moulé en PP (MFR 8 à 15 g/10 min, couleur assortie au corps ou en PS/ABS transparent pour les lignes haut de gamme) avec une face extérieure lisse et satinée (SPI B1/B2) et des nervures intérieures à encliquetage engageant la bride supérieure de la boîte. Nos moules de couvercle sont généralement conçus à 2 ou 4 cavités (2×1, 2×2 ou 1+1 L+R pour les couvercles profilés) pour équilibrer le cycle plus lent du corps de la boîte de 50 L (1×1). Les caractéristiques comprennent une porte sous-marine cachée sur le bord intérieur, des micro-élévateurs inclinés ou des glissières peu profondes pour les contre-dépouilles à clipser, une rainure de joint en silicone en option et une vérification DFM du dégagement entre le couvercle et le corps (0,2 à 0,4 mm).

Des couvercles de boîtes de rangement à clipser (couleurs PP opaques), des couvercles à fenêtre de visualisation transparents (insert PS/ABS ou moule de couvercle transparent séparé), aux couvercles à rainure de joint pour un stockage à l'épreuve de la poussière, nous fournissons un examen DFM complet avant la découpe de l'acier.

Spécifications du moule de boîte de stockage par injection plastique :

Égayez votre prochain projet de moule de boîte de rangement en plastique !

Points forts de l'ingénierie des moules pour les moules de couvercle de boîte de stockage de 50 L

Multi-cavité pour l'équilibre de sortie (2 × 1, 2 × 2, 4 × 1)— Le corps de la boîte de 50 L est 1 × 1 (cycle ~ 25 à 40 s) ; Les cycles de couvercle sont plus rapides (~ 10 à 18 s) → Le moule de couvercle à 2 ou 4 cavités correspond au débit quotidien sans surproduction de couvercles. Couloir ramifié en Y et équilibré par temps de remplissage de cavité en DFM.

Contre-dépouille du clip Snap-Fit — Élévateur à micro-angle ou glissière peu profonde— 1 à 2 petits élévateurs (déplacement de 3 à 10 mm) ou un clip de retrait coulissant à angle peu profond qui s'engage dans la bride supérieure de la boîte de 50 L ; Inserts nitrurés H13 pour l'usure ; interférence vérifiée dans l'assemblage 3D.

Compensation de retrait pour couvercle en PP (rectangle/rond à tirage peu profond)— retrait du PP ~1,2 à 1,8 % ; périmètre du couvercle/siège de bride légèrement agrandi selon le rétrécissement vérifié par Moldflow ; jeu entre le couvercle et le corps contrôlé entre 0,2 et 0,4 mm (vérifié avec le dessin/les dimensions du corps de la boîte).

Porte sous-marine cachée (latente) sur la bride intérieure/face arrière— Vestige de porte invisible depuis la face extérieure visible ; norme de branchement en Y à canaux froids pour multi-cavités ; pointe chaude (ouverte) en option pour le couvercle PS premium transparent à une seule cavité.

Refroidissement à paroi mince et cycle court— Baffle Ø6–8mm + barboteur périphérique dans le noyau ; circuit isolé ; cycle typique 10–18 s ; Évents de ligne de partage de 0,01 à 0,015 mm pour éviter les brûlures sur les sections minces.

Finition de surface — Poli satiné Standard / Brillant élevé en option— Cavité SPI B1/B2 satinée (couvercle PP standard) ; SPI A2 brillant (insert S136) en option pour couvercle ABS transparent/premium ; PAS de gravure de tissage rotin/VDI, sauf demande expresse en tant que version de décor spéciale. Noyau poli SPI B1 pour une libération facile.

Rainure de joint en silicone et insert de logo en option— Rainure de joint torique usinée dans le noyau ; insert de logo modifiable en relief/déboss sur la face intérieure ou la face arrière non visible.

Recommandé Moule en acier pour boîte de rangement 50L, moules de couvercle

Notre processus de fabrication et de validation de moules

Lancement du projet et examen du DFM— Analyser l'épaisseur de la paroi du couvercle (1,2 à 2,0 mm typ.), la contre-dépouille du clip et la course du levage, l'emplacement de la porte et l'équilibre des branches en Y du canal pour plusieurs cavités, un dégagement entre le couvercle et le corps (BESOIN de dimensions/dessin de la bride supérieure du corps de la boîte). Suggérez un numéro de cavité correspondant à votre rapport de sortie de moule corporel de 50 L.

Approbation de conception de moule (3D)— Assemblage complet avec disposition des déflecteurs de refroidissement, détail du micro-leveur/glissière avec contrôle des interférences, simulation d'équilibrage des canaux, stratégie de ventilation (ligne de joint de 0,01 à 0,015 mm).

Usinage de précision— Cavité d'ébauche/finition CNC à grande vitesse, noyau/empreinte SPI B1/B2 (ou S136 A2 pour la zone brillante), nitruration et ajustement manuel par micro-lifter H13, poche d'insertion de logo usinée.

Assemblage et essai T1— Fonctionne sur une machine d'injection interne ; vérifier l'encliquetage sur un échantillon de corps de boîte de 50 L (envoyé ou acheté séparément), le vestige de la porte, le cycle de refroidissement (~ 10 à 18 s) ; fournir une vidéo d'essai + des échantillons de couvercles + un contrôle dimensionnel.

Correction et approbation finale— Affiner le timing des élévateurs si nécessaire ; expédié dans un coffret sans fumigation avec manuel du moule et liste des pièces de rechange (ressort de micro-levage, broches d'éjection, extracteur de carottes).

Assistance après-vente— Garantie sur le moule d'un an, pièces de rechange gratuites pour les dommages non causés par l'homme (en particulier ressorts/goupilles de micro-levage), conseils techniques à distance.

Pourquoi choisir le moule ZHONGYUE pour votre moule domestique ?

Expérience riche en moisissures domestiques— Boîtes de rangement 5L–120L (ensembles corps + couvercle), poubelles en rotin, chaises, caisses, paniers fabriqués en interne

DFM interne avec vérification de l'ajustement du couvercle du corps— Vérifiez le jeu entre le couvercle et la bride de la boîte (0,2 à 0,4 mm) à l'aide du dessin/diminution de votre corps avant de couper l'acier ; conseiller un nombre optimal de cavités (2 × 1 / 2 × 2) pour correspondre à la sortie du corps

Expertise multi-cavités et micro-lifters— Coulisse à branche en Y équilibrée, petits élévateurs/glissières à clip correctement calculés ; Zone brillante S136 en option pour couvercle transparent/premium

Contrôle qualité strict et progrès transparents— Photos d'usinage hebdomadaires, approbation d'échantillon T1 (ajustement sur échantillon de carrosserie) avant expédition

Expérience d'exportation— Moules expédiés en Europe, Amérique du Nord, Amérique du Sud, Asie du Sud-Est, Moyen-Orient

Garantie moule d'un an + fourniture de pièces de rechange (ressorts de micro-levage, broches d'éjection)

Foire aux questions — Moule de couvercle de boîte de rangement de 50 L

Q : Quel nombre de cavités dois-je choisir : 1×1, 2×1 ou 2×2 ?

R : Le corps de la boîte de 50 L est généralement de 1 × 1 (cycle ~ 25 à 40 s). Le cycle du couvercle est plus rapide (~ 10 à 18 s), nous recommandons donc 2 cavités (2 × 1) ou 4 cavités (2 × 2 ou 4 × 1) pour équilibrer à peu près la production quotidienne. Indiquez-nous votre nombre de cavités corporelles et votre volume quotidien – nous calculerons le nombre optimal de cavités paupières.

Q : Le moule du couvercle nécessite-t-il le dessin du corps de la boîte ?

R : Fortement recommandé : nous avons besoin du Ø ou L×W du bord supérieur de la boîte, de l'épaisseur de la bride et de l'emplacement de la rainure d'encliquetage (ou d'envoyer le corps en 3D) pour vérifier le jeu d'assise du couvercle (0,2 à 0,4 mm) et l'engagement du clip avant de couper l'acier.

Q : Quelle finition de surface – n'importe quelle texture en rotin/tissé ?

R : La norme est le vernis satiné SPI B1/B2 (sans texture) pour les couvercles en PP. SPI A2 brillant (insert S136) en option pour couvercle en PS transparent ou ABS premium. La gravure VDI/canne en rotin n'est PAS appliquée, sauf si vous commandez un couvercle spécial en version décor pour correspondre au corps de la boîte en rotin.

Q : Pouvez-vous ajouter une rainure pour le joint d’étanchéité en silicone ?

R : Oui – rainure de joint torique/joint usinée dans le noyau ; nous pouvons également vous conseiller sur la section transversale de la rainure (généralement 2,0 à 3,0 mm de large × 1,5 à 2,0 mm de profondeur) selon la taille standard du cordon en silicone.

Q : De quoi avez-vous besoin pour un devis ?

A : dessin 2D (PDF/DWG) + modèle 3D (STP/IGS/X_T) du couvercle ET, de préférence, dimensions de la bride supérieure du corps de la boîte ou 3D ; indiquez-nous votre numéro de cavité de moule corporel (1 × 1, etc.), votre volume annuel, votre cavité de couvercle préférée (2 × 1 / 2 × 2) et votre matériau (PP MFR / GPPS / ABS).

Demandez un devis pour votre moule de couvercle de boîte de rangement de 50 L

Envoyez le dessin 2D du couvercle de votre boîte de rangement de 50 L + le modèle 3D (et idéalement les dimensions/fichiers de la bride supérieure du corps de la boîte) et les exigences du projet. Indiquez-nous votre nombre de cavités de moule de 50 L — ZHONGYUE MOLD fournira un examen DFM gratuit avec vérification de l'ajustement du couvercle et du corps + recommandation du numéro de cavité + devis formel dans les 24 à 48 heures ouvrables.

Contactez-nous maintenant pour démarrer votre projet de moulage par injection de couvercle/couvercle de conteneur de stockage en plastique de 50 L !
