Moule de console centrale automobile

Moule de console centrale automobile - Console centrale de voiture personnalisée / Fabricant de moulage par injection de garniture intérieure

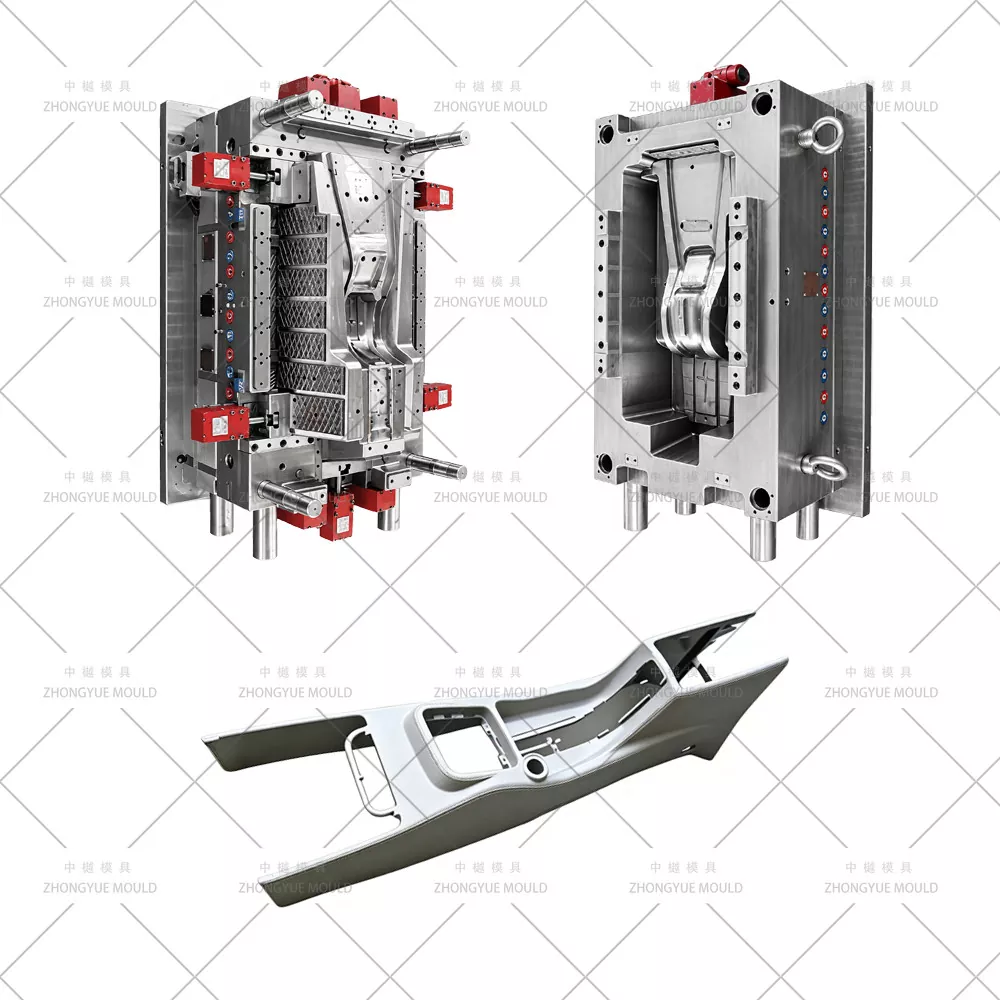

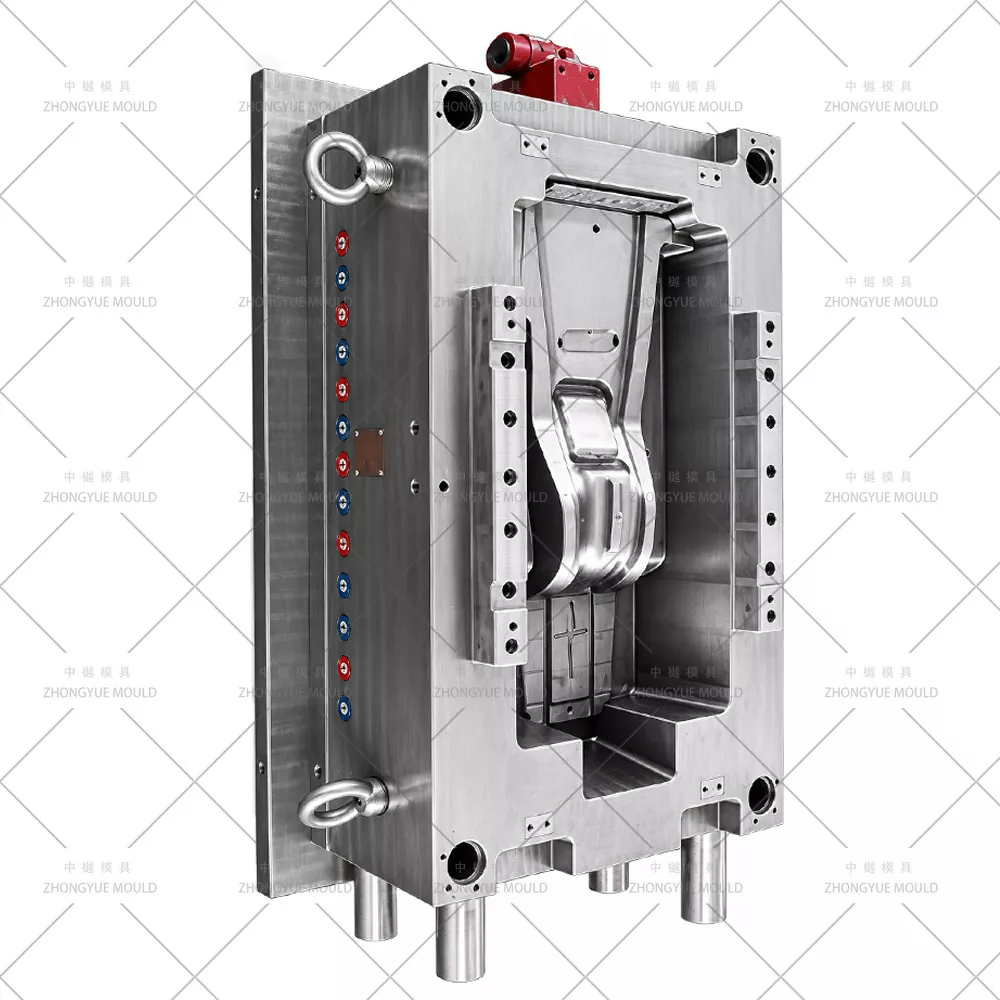

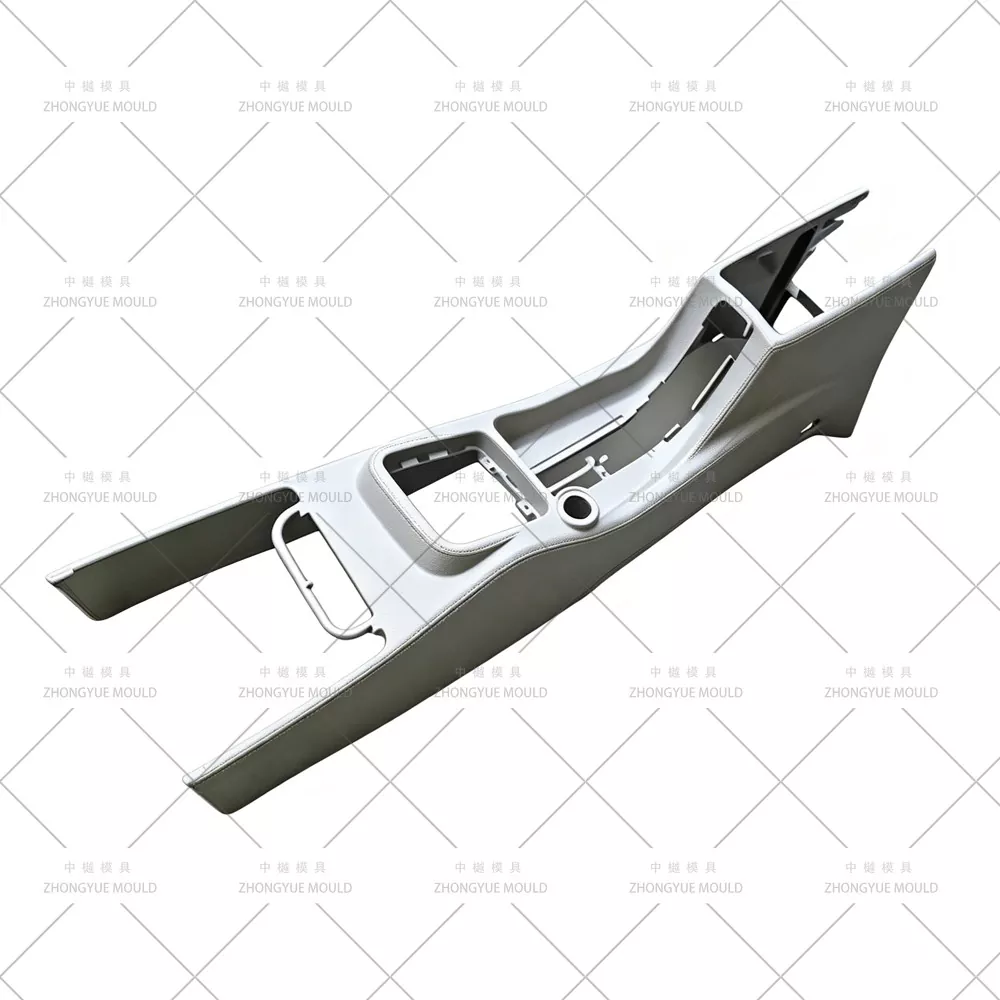

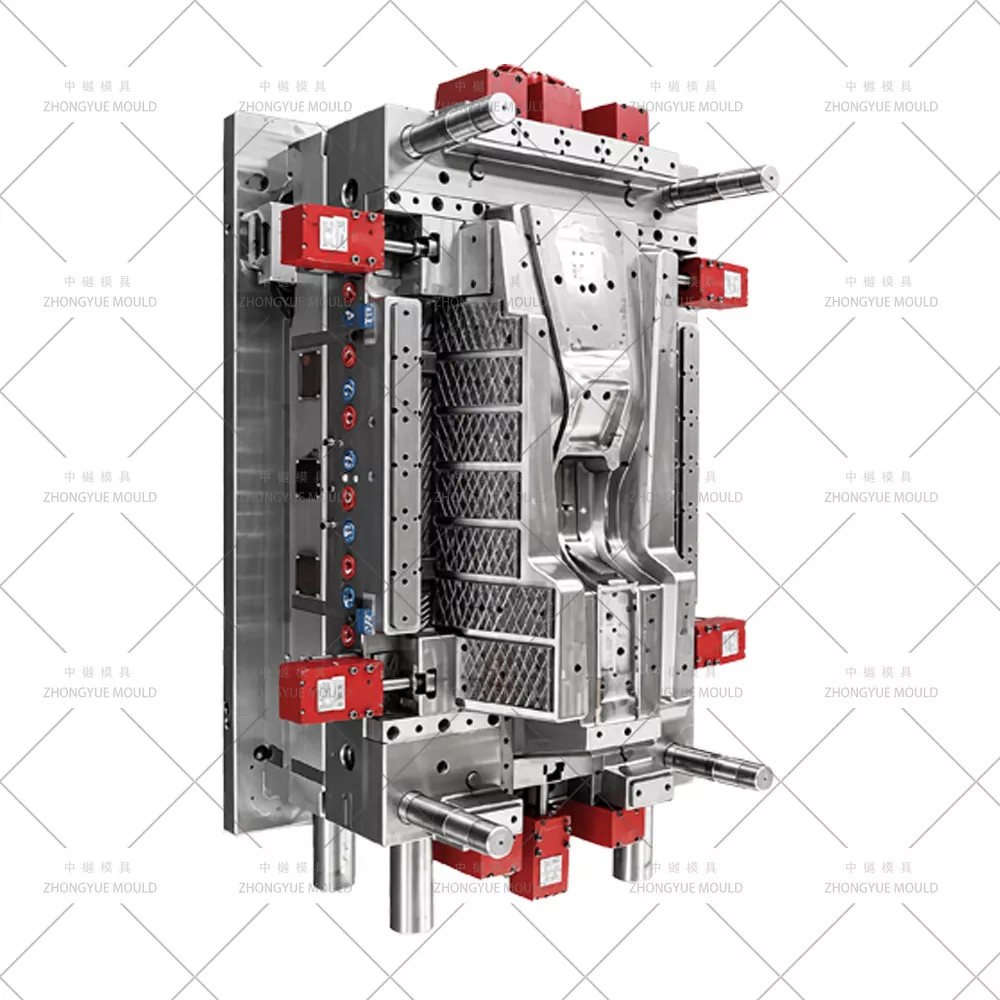

ZHONGYUE MOLD est un fabricant professionnel de moules à injection chinois qui fournit des moules de console centrale automobile / des moules d'injection de console centrale de voiture en plastique (moules de garniture intérieure) aux fournisseurs mondiaux de pièces automobiles et aux équipementiers de niveau 1. La console centrale, comprenant le panneau décoratif supérieur (avec interrupteurs, ports USB, cadre de changement de vitesse) et la structure inférieure de rangement/bac et accoudoir, est généralement moulée en ABS, PC+ABS ou PP-T20, avec un grain de cuir mat (VDI 27-36) sur les faces visibles et en option des zones brillantes noir piano (cavité polie miroir S136) ou un surmoulage TPE/TPU doux au toucher. Nos moules sont dotés de poussoirs multi-angles pour les contre-dépouilles profondes des bacs de stockage, de glissières hydrauliques ou inclinées pour les découpes d'aération et les évidements de porte-gobelets, d'un refroidissement équilibré à proximité de bossages de montage épais et d'un contrôle raffiné de la ligne de séparation pour une apparence intérieure impeccable.

Des ensembles supérieur et inférieur de console centrale de voiture de tourisme, aux bases d'accoudoirs à large console de SUV, en passant par les cadres de changement de vitesse/garnitures, nous proposons un examen DFM complet et une simulation Moldflow avant la découpe de l'acier.

Spécifications :

Donnez de la luminosité à votre prochain projet de moule de console centrale automobile !

Pièces typiques de console centrale/garniture intérieure que nous utilisons

Points forts de l'ingénierie des moules pour les moules de console centrale

Finition double surface dans un seul moule— Zone de grain mat : cavité 718H/2738HH VDI 27–36 (motif Mold-Tech / YS) directement gravée ; Zone noir piano / chromée : S136 (HRC 48–52) poli miroir SPI A1/A2 avec insert interchangeable pour logo/numéro de pièce.

Système multi-leveurs et coulissants pour contre-dépouilles profondes— Élévateurs pour les contre-dépouilles intérieures des bacs de rangement, les glissières à broches coudées ou les mini-systèmes hydrauliques pour l'évidement du porte-gobelet, la poche d'aération et la découpe USB ; interférence de glissement vérifiée dans l'assemblage 3D.

Compensation du retrait des plastiques intérieurs— retrait de l'ABS ~0,4 à 0,7 % ; PC+ABS ~0,5 à 0,7 % ; PP-T20 ~ 1,0 à 1,5 % ; Dimensionnement des cavités vérifié par Moldflow, en particulier sur les longs panneaux décoratifs sujets à la déformation.

Sous-marin caché/porte de bord sur bride non visible— Vestige de portail caché sur la bride arrière/inférieure ; canal froid commun pour les moules intérieurs à cavité unique ; canaux chauds (ouverts ou à valve) disponibles pour les pièces à forte cavité ou peintes afin de réduire les lignes de soudure.

Refroidissement optimisé pour les bossages épais et les panneaux longs— Déflecteur + barboteur + inserts BeCu à proximité des bossages de montage épais et de l'évidement du plateau à pièces ; contrôle de température multizone pour minimiser l'évier sur la surface mate.

Option de moule familial (console supérieure + inférieure/lunette)— Lorsque les temps de cycle correspondent, nous pouvons concevoir des moules familiaux (attention : risque d'évier sur sections épaisses — évalué au cas par cas via Moldflow).

Notre processus de fabrication et de validation de moules

Lancement du projet et examen du DFM— Analyser l'épaisseur de la paroi (2,0 à 3,0 mm typique), l'angle de dépouille par grain (≥1,5° pour VDI 30+), la course de levage pour la contre-dépouille du bac, la faisabilité de la porte et de l'éjection ; suggérer des améliorations pour éviter les lignes d'évier/soudure sur la face mate visible.

Simulation de flux de moule (Moldflow)— Modèle de remplissage, position de la ligne de soudure (poussée vers la bride/l'arrière cachés), force de serrage, uniformité de refroidissement et déformation prévue pour les longs panneaux décoratifs.

Approbation de la conception du moule 3D— Assemblage complet avec disposition de refroidissement, détail de levage/glissière avec contrôle des interférences, définition de la zone de texture et de la zone de polissage miroir, stratégie de ventilation.

Usinage de précision— Ébauche/finition CNC à grande vitesse, perçage de trous profonds pour le refroidissement, Sodick/Charmilles EDM pour des découpes fines et une gravure de texture ; Polissage miroir pour insert S136.

Essai et correction T1— Exécuté sur une machine interne ; fournir une vidéo d'essai + un rapport dimensionnel CMM + des échantillons de pièces pour approbation.

Emballage final et expédition— Boîtier sans fumigation, manuel d'utilisation du moule, liste des pièces de rechange (ressorts de levage supplémentaires, broches d'éjection), traitement thermique et certificats en acier.

Pourquoi choisir le moule ZHONGYUE pour votre moule de console centrale ?

Expérience en matière de moisissures intérieures et extérieures automobiles— Moules de pare-chocs, d'ailes, de panneaux de porte, de tableau de bord et de console centrale fabriqués en interne

Rapport DFM et Moldflow internes— Identifier les risques de remplissage/déformation/évier et optimiser avant la découpe de l'acier ; vérifier l'écart/l'ajustement affleurant avec IP et tunnel

Capacité double finition (Grain + Piano Black)— Insert poli miroir S136 + cavité 718H texturée dans le même moule ; Prise en charge de la conception 2K/surmoulage

Contrôle qualité strict et progrès transparents— Photos d'usinage hebdomadaires, inspection CMM, approbation des échantillons T1 avant expédition

Expérience d'exportation— Moules expédiés en Europe, Amérique du Nord, Amérique du Sud, Asie du Sud-Est

Garantie moule 1 an + fourniture de pièces détachées (poussoirs, ressorts, goupilles)

Foire aux questions

Q : Pouvez-vous mouler à la fois le panneau décoratif supérieur et le bac inférieur comme un moule familial ?

R : C'est possible lorsque les temps de cycle et l'épaisseur des parois sont compatibles. Nous évaluons au cas par cas via Moldflow, car les sections inférieures épaisses du bac peuvent provoquer un évier si elles sont fermées par le même canal. Ils sont souvent construits sous forme de deux moules séparés à une seule cavité pour un meilleur contrôle qualité.

Q : Supportez-vous les zones noir piano (haute brillance) et le grain mat dans un seul moule ?

R : Oui. Nous utilisons un insert poli miroir S136 (SPI A1/A2) pour les zones très brillantes et une cavité texturée 718H/2738HH (VDI 27-36) pour les zones mates, avec des lignes de séparation clairement définies.

Q : Quels canaux chauds recommandez-vous pour les moules de console centrale ?

R : De nombreuses consoles intérieures fonctionnent avec des canaux froids avec une porte sous-marine cachée. Pour les pièces peintes ou de très bel aspect où les lignes de soudure sont critiques, nous pouvons intégrer un canal chaud à obturateur ouvert ou séquentiel (YUDO/SYNVENTIVE/Mold-Master).

Q : De quoi avez-vous besoin pour un devis ?

R : modèle de pièce 3D (STP/IGS/X_T), matériau cible (ABS / PC+ABS / PP-T20), préférence annuelle de volume/cavitation (1×1 ou famille), données du plateau de votre machine d'injection, texture de surface et spécifications de zone à haute brillance le cas échéant.

Demandez un devis pour votre moule de console centrale automobile

Envoyez le modèle 3D de votre console centrale (STEP/IGS/X_T) et les exigences du projet. ZHONGYUE MOLD fournira un rapport DFM gratuit + un résumé du flux de moule + un devis formel dans les 24 à 48 heures ouvrables.
