Moule de panneau de porte automobile

Moule de panneau de porte automobile - Panneau de garniture de porte de voiture personnalisé / Fabricant de moulage par injection de panneau de porte intérieure

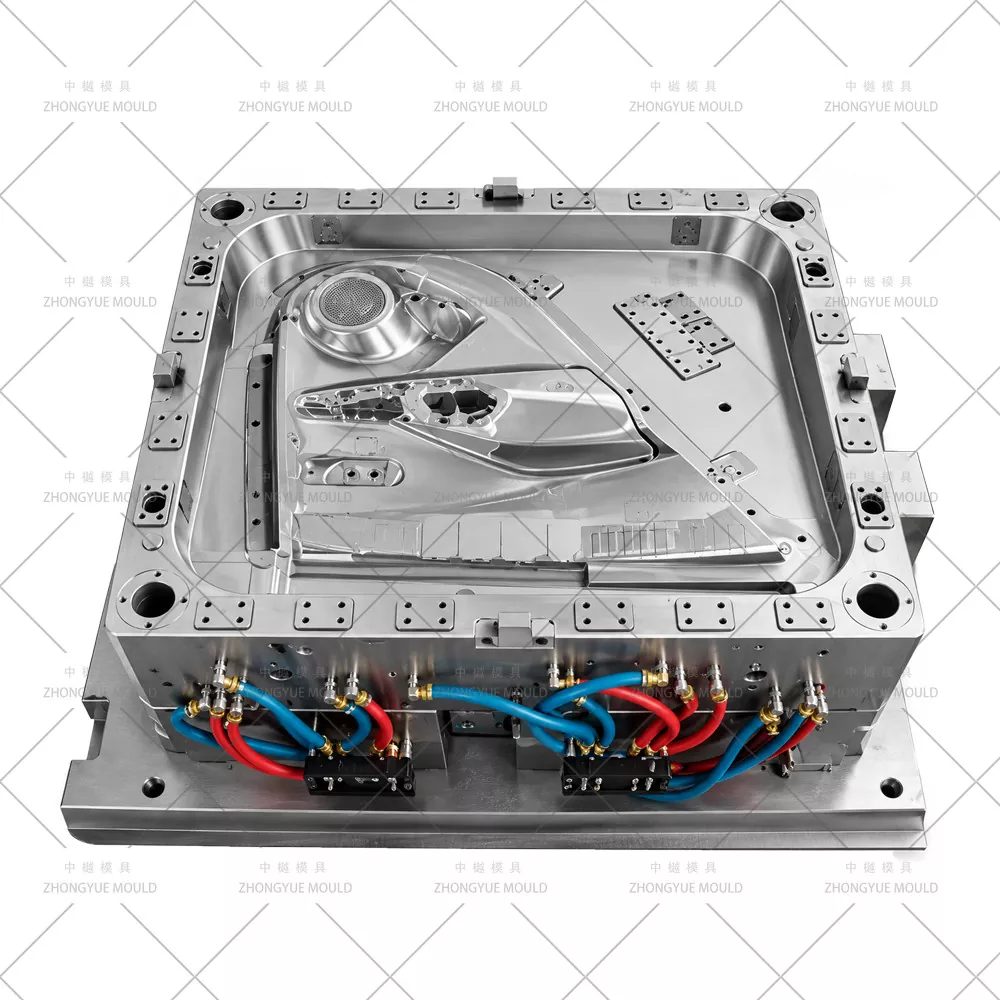

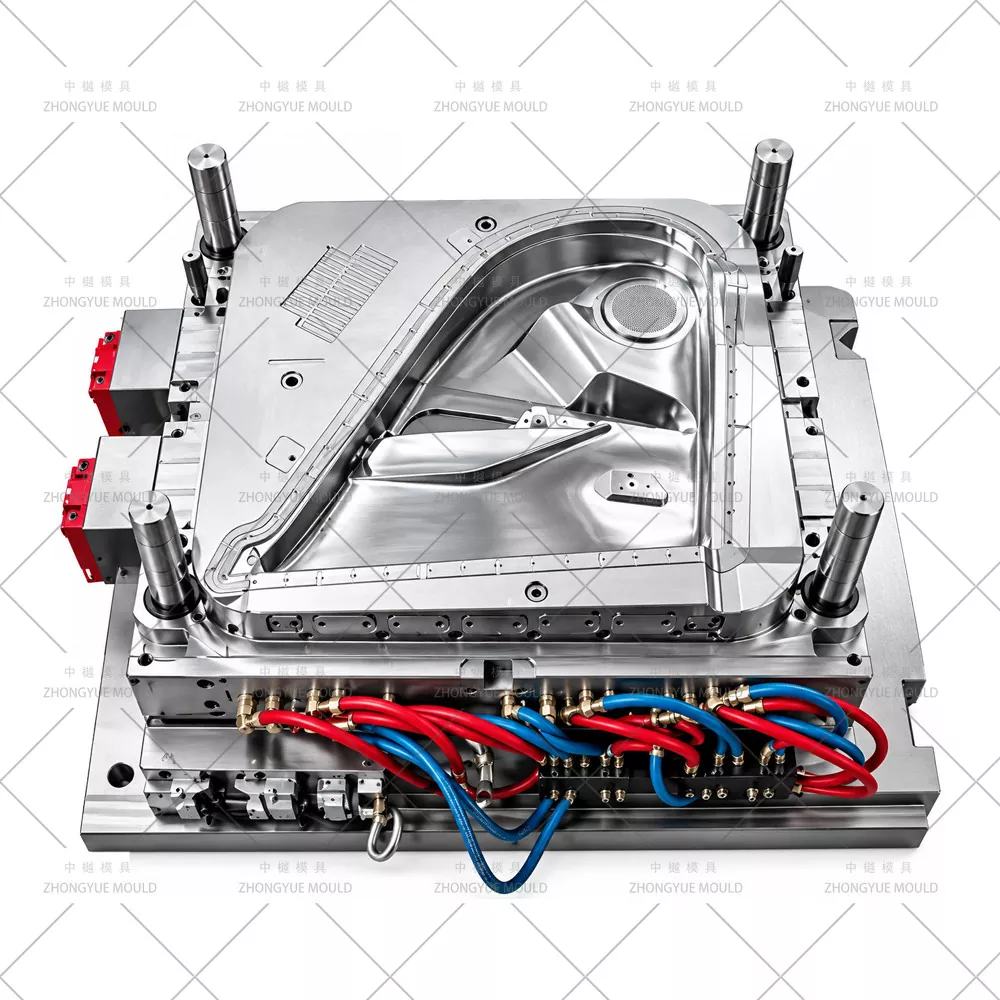

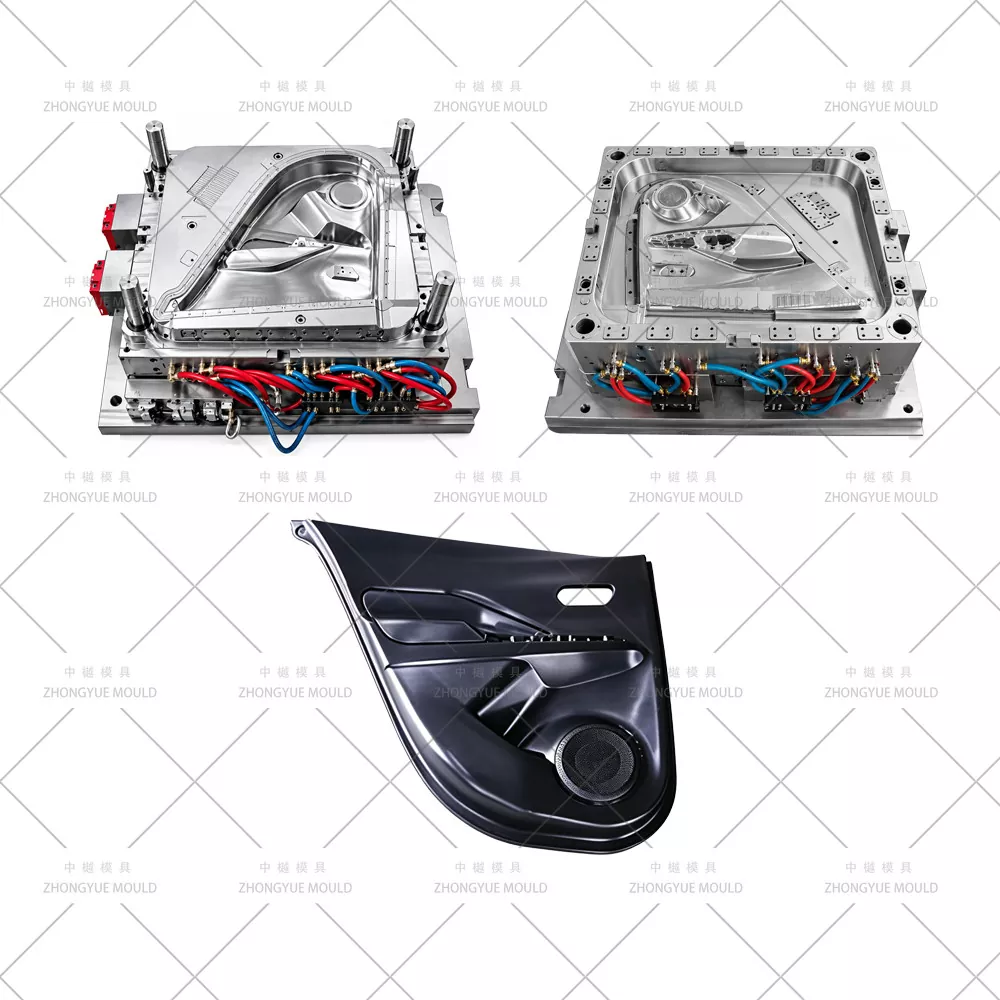

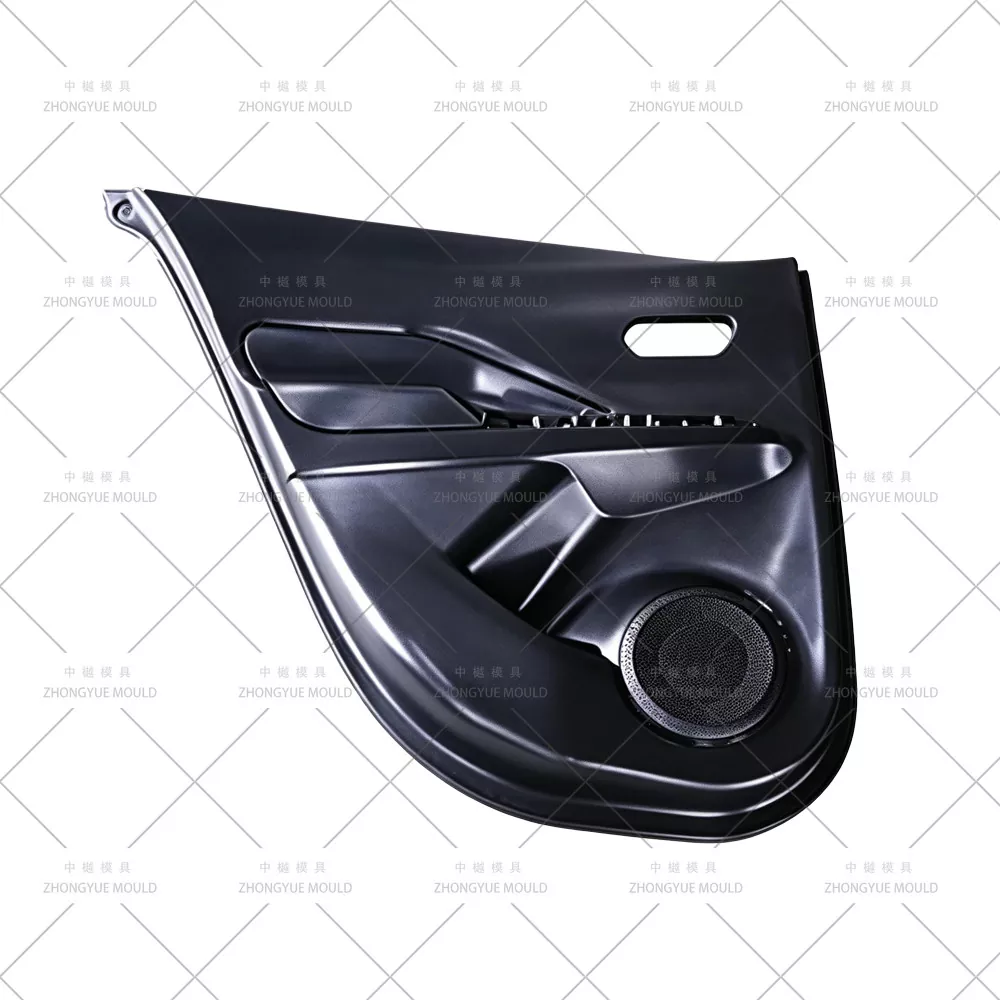

ZHONGYUE MOLD est un fabricant professionnel de moules à injection chinois qui fournit des moules pour panneaux de porte automobile/des moules d'injection pour panneaux de garniture de porte de voiture en plastique (moules pour panneaux de porte intérieure) aux fournisseurs mondiaux de pièces automobiles et aux équipementiers de niveau 1. Le panneau de porte intègre un accoudoir, une pochette pour cartes (bac de rangement), un anneau de haut-parleur, un montage sur cadre d'interrupteur et plusieurs bossages de clips à clipser — la plupart sont moulés en PP+EPDM-Talc (PP-T20/T30) avec la surface A visible VDI grainée (texture de cuir mat) et des inserts décoratifs noir piano ou chromés en option (ABS/PC+ABS) moulés séparément ou en deux prises/surmoulage. Nos moules pour panneaux de porte sont dotés de systèmes à canaux chauds à obturateur séquentiel (SVG) (6 à 10 gouttes) pour éliminer les lignes de soudure sur la face granuleuse, de plusieurs poussoirs hydrauliques/blocs d'éjection inclinés pour les contre-dépouilles des poches de carte, d'une éjection assistée par ressort à l'azote et d'un refroidissement zoné pour le contrôle de la déformation sur les panneaux d'une portée de 700 à 1 100 mm.

Des panneaux de garniture de porte avant (L/R), des panneaux de garniture de porte arrière aux moules d'insertion d'accoudoir/poche de carte séparés, nous proposons un examen DFM complet et une simulation Moldflow avant la découpe de l'acier.

Spécifications :

Donnez de la luminosité à votre prochain projet de moule de panneau de porte automobile !

Panneau de porte/pièces de garniture typiques que nous utilisons

Points forts de l'ingénierie des moules pour les moules de panneaux de porte

Canaux chauds à obturateur séquentiel (SVG)— YUDO / SYNVENTIVE / Mold-Master — 6 à 10 gouttes avec ouverture/fermeture par étapes pour pousser les lignes de soudure vers la bride arrière cachée/la nervure intérieure, préservant l'aspect granuleux de la surface A.

Plusieurs poussoirs hydrauliques et blocs d'éjection coudés— 4 à 8+ élévateurs pour la contre-dépouille intérieure de la poche à cartes et l'évidement de l'accoudoir ; ressorts à azote sur les gros élévateurs pour éviter la fatigue ; mini vérins hydrauliques pour découpes de lunette d'interrupteur si nécessaire.

Compensation de retrait pour PP-Talc et ABS/PC+ABS— Retrait du PP-T20 ~0,8 à 1,3 % (MD)/1,0 à 1,5 % (TD) ; ABS ~0,4 à 0,7 % ; Dimensionnement de la cavité vérifié par Moldflow, en particulier sur les panneaux larges, pour contrôler la déformation et l'espace entre la coque de porte et le montant A.

Grain mat + zone d'insertion noir piano/chrome en option— Cavité VDI 27-36 cuir/grain mat (Mold-Tech / YS) directement gravée sur 718H/2738HH ; Insert poli miroir S136 (HRC 48–52) pour bande décorative brillante — ligne de séparation clairement divisée.

Refroidissement profond zoné pour le contrôle de la déformation— Déflecteur Ø8–12 mm + barboteur + inserts BeCu à proximité des bossages de clips épais et du montage de l'accoudoir ; 4 à 6 circuits d'eau isolés (ΔT ≤ 3 à 4 ℃) dans les zones gauche/centre/droite.

Option de cavité de miroir 1+1 (L+R pour les panneaux de porte symétriques)— Canaux chauds équilibrés ou canaux froids ramifiés en Y ; pour les panneaux de style asymétrique, généralement à cavité unique (L & R cités comme paire assortie).

Porte sous-marine cachée sur la face arrière/nervure intérieure— Vestige de porte complètement caché de la surface A ; canal froid rare sauf pour le proto — goutte chaude préférée.

Notre processus de fabrication et de validation de moules

Lancement du projet et examen du DFM— Analyser l'épaisseur de la paroi (2,5 à 3,5 mm typ.), l'angle de dépouille par grain (≥1,5° pour VDI 30+), l'interférence de la course du poussoir pour la poche à cartes et l'accoudoir, la faisabilité de la porte et de l'éjection ; suggérer des améliorations pour éviter les lignes d'évier/soudure sur la surface A.

Simulation de flux de moule (Moldflow)— Modèle de remplissage, position de la ligne de soudure (poussée vers l'arrière/bride), force de serrage, uniformité du refroidissement et ampleur de déformation prévue pour un panneau PP-Talc large.

Approbation de la conception du moule 3D— Assemblage complet avec disposition de refroidissement (circuits zonés), équilibrage des canaux chauds SVG, 4 à 8+ détails de levage/glissière avec animation d'interférence, définition de zone de texture et de polissage miroir.

Usinage de précision— Ébauche/finition CNC grand format à grande vitesse, perçage de trous profonds pour le refroidissement, EDM Sodick/Charmilles pour les fentes de levage fines et la gravure de texture ; Polissage miroir S136 et gravure de grain VDI.

Essai et correction T1— Exécuté sur une machine interne ; fournir une vidéo d'essai + un rapport dimensionnel CMM + un échantillon de pièce pour approbation ; Vérifiez l'ajustement de la poche pour carte et l'engagement du clip.

Emballage final et expédition— Boîtier robuste sans fumigation, manuel d'utilisation du moule, liste des pièces de rechange (ressorts de levage, broches d'éjection, joints), traitement thermique et certificats en acier.

Pourquoi choisir le moule ZHONGYUE pour votre moule de panneau de porte automobile ?

Expérience en matière de moule intérieur automobile— Moules de panneaux de porte, d'ailes, de panneaux de porte, de console centrale et de panneaux de porte construits en interne avec une CNC grand format à 5 axes et une perceuse à trous profonds

Rapport DFM et Moldflow internes— Identifier les risques de remplissage/déformation/évier et optimiser avant la découpe de l'acier ; vérifier l'écart/l'affleurement avec la coque et le pilier de la porte

Expertise des canaux chauds et des multi-lifters SVG— Intégration YUDO/SYNVENTIVE/Mold-Master ; poussoirs à ressort à azote; conception de bloc d'éjection incliné

Contrôle qualité strict et progrès transparents— Photos d'usinage hebdomadaires, inspection CMM, approbation des échantillons T1 avant expédition

Expérience d'exportation— Moules expédiés en Europe, Amérique du Nord, Amérique du Sud, Asie du Sud-Est

Garantie moule 1 an + fourniture de pièces détachées (ressorts de levage, joints, goupilles)

Foire aux questions

Q : Fabriquez-vous des moules pour panneaux de porte avant et arrière – et la gauche et la droite peuvent-elles constituer une cavité de miroir 1+1 ?

R : Oui. Nous concevons des moules L/R à cavité unique (communs pour les panneaux de style asymétrique) et des moules à cavité miroir 1+1 pour des conceptions symétriques permettant de doubler le rendement par prise de vue. L'avant et l'arrière sont cités séparément car ils diffèrent par leur taille et leurs fonctionnalités.

Q : Quel système de canaux chauds recommandez-vous pour les moules de panneaux de porte ?

R : Des canaux chauds à obturateur séquentiel (SVG) avec 6 à 10 gouttes (YUDO/SYNVENTIVE/Mold-Master) sont fortement recommandés : ils vous permettent d'échelonner le remplissage pour pousser les lignes de soudure vers des zones non visibles, ce qui est essentiel pour la qualité de la surface A granuleuse.

Q : Pouvez-vous obtenir un grain mat ET une brillance noir piano dans un seul moule ?

R : Oui. Nous utilisons un insert poli miroir S136 (SPI A1/A2) pour la zone décorative très brillante et une cavité texturée 718H/2738HH (VDI 27-36) pour le panneau principal mat, avec une séparation clairement définie entre les zones.

Q : De quoi avez-vous besoin pour un devis ?

R : modèle de pièce 3D (STP/IGS/X_T), matériau cible (PP-T20/T30 / ABS etc.), préférence annuelle de volume/cavitation (1×1 ou 1+1), données du plateau de votre machine d'injection, texture de surface et spécifications de zone à haute brillance le cas échéant.

Demandez un devis pour votre moule de panneau de porte automobile

Envoyez le modèle 3D de votre panneau de porte (STEP/IGS/X_T) et les exigences du projet. ZHONGYUE MOLD fournira un rapport DFM gratuit + un résumé du flux de moule + un devis formel dans les 24 à 48 heures ouvrables.
