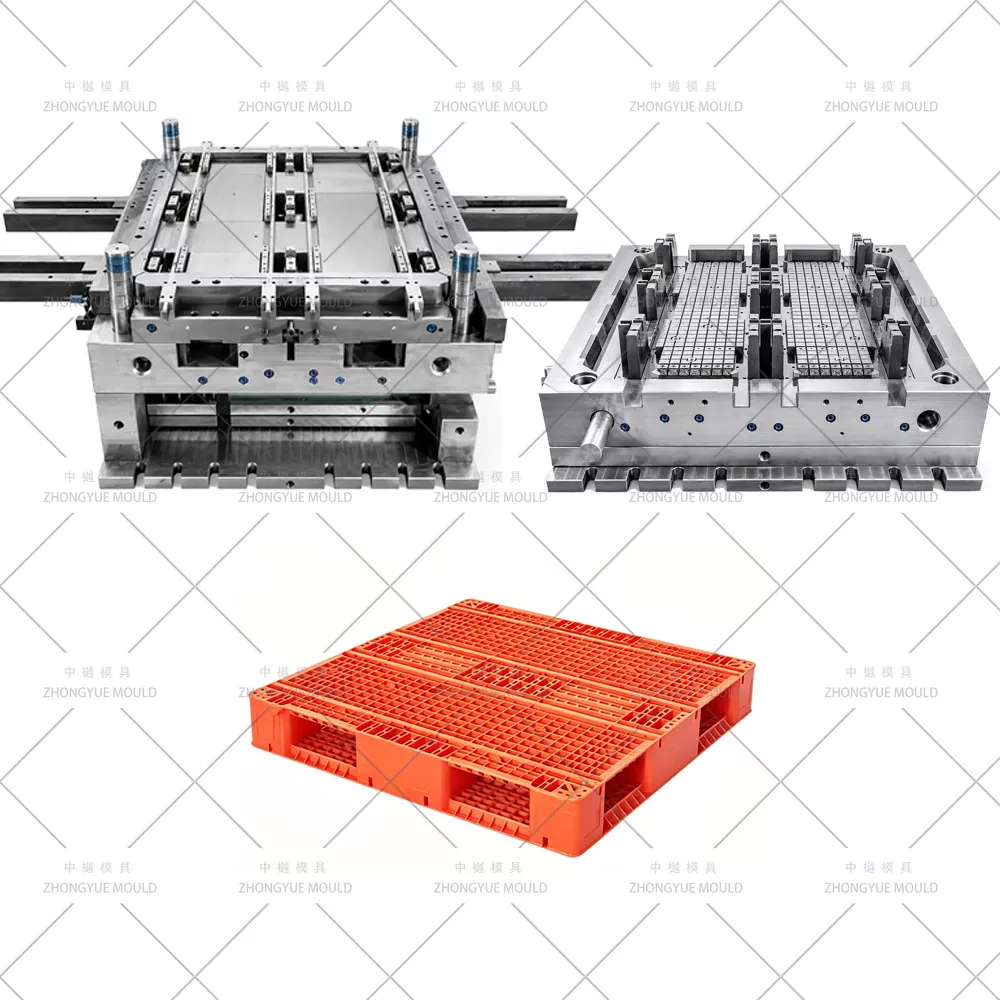

Moule de palette double face en plastique

Moule de palette double face en plastique – Moulage par injection de palette réversible robuste par ZHONGYUE MOLD

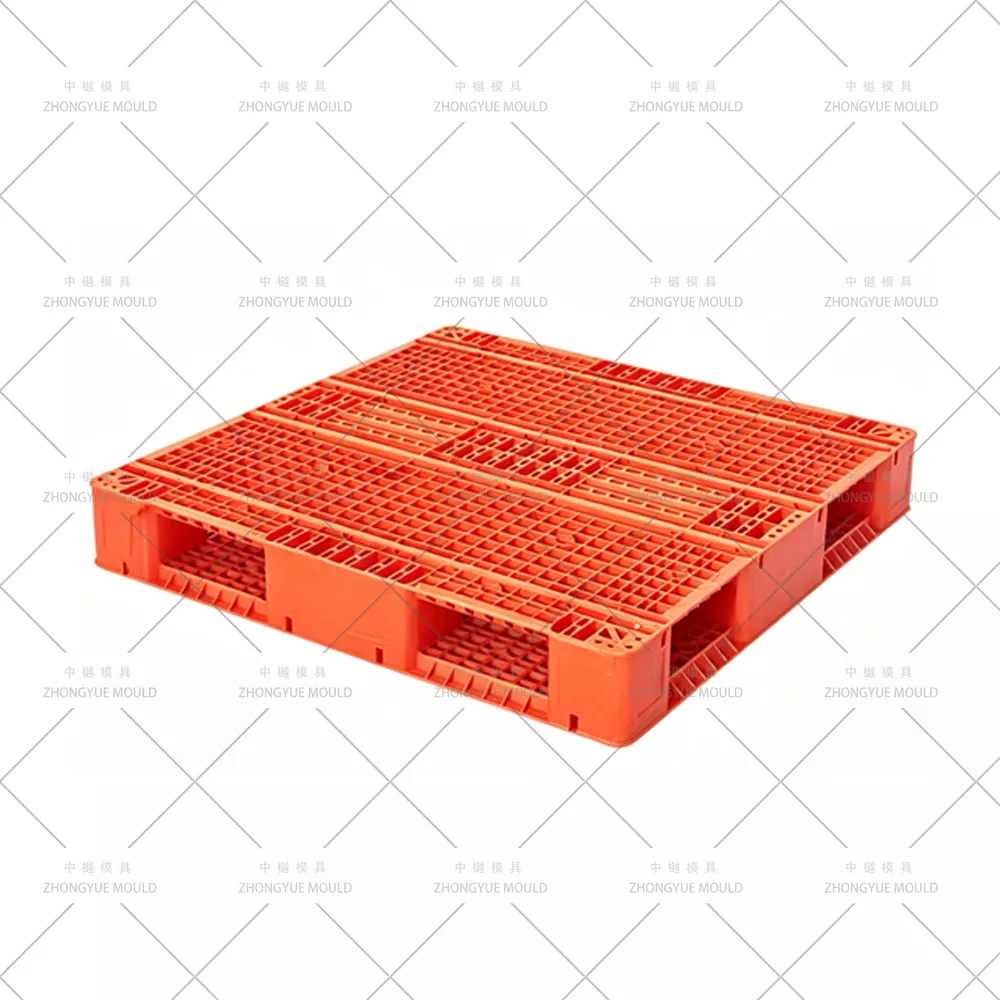

Dans les domaines de la logistique de gros volumes, de l'entreposage automatisé et de l'expédition à l'exportation, les palettes en plastique double face sont la référence. Contrairement aux palettes simple face, une palette double face possède à la fois un plateau supérieur et un plateau inférieur, permettant une utilisation réversible : retournez-la et utilisez-la de chaque côté. Lorsqu'elles sont conçues avec des nervures renforcées et une épaisseur adéquate, les palettes double face peuvent être rackables (jusqu'à 1 500 à 1 800 kg sur des racks sélectifs), ce qui les rend idéales pour les chaînes d'approvisionnement de l'alimentation et des boissons, des produits pharmaceutiques, chimiques et automobiles.

Le moule pour palettes en plastique double face est un outil d'injection de précision grand format qui façonne le PEHD/PP fondu dans ces palettes réversibles à charge élevée. Chez ZHONGYUE MOLD (Huangyan, Taizhou, Chine), nous avons plus de 15 ans d'expérience dans la conception et la construction de moules pour palettes double face personnalisés pour les normes ISO (1 200 × 1 000 mm), Euro (1 200 × 800 mm) et des dimensions entièrement personnalisées, comprenant un remplissage validé par Moldflow, un refroidissement en cuivre-béryllium (BeCu) et des systèmes de canaux chauds à vannes.

Spécifications du moule de palette en plastique :

Donnez de la luminosité à votre prochain projet de moule pour palettes en plastique !

Moule de palette double face ou simple face – Différences clés

Fonctionnalité	Moule de palette double face	Moule de palette simple face
Structure	Pont supérieur + pont inférieur (grillé ou solide) ; 9 blocs / base périmétrique	Pont supérieur + 9 pieds / 3 patins ; pas de pont inférieur
Réversible	✅ Oui – utilisable des deux côtés	❌ Non
Rackable	✅ Souvent rackable avec nervures renforcées / option insert en acier	❌ Généralement non rackable
Capacité de charge	Statique : jusqu'à 6 000 kg / Dynamique : jusqu'à 2 500 kg / Rayonnage : jusqu'à 1 800 kg	Inférieur – généralement pour le transport/stockage uniquement
Complexité des moisissures	Plus haut – réseaux nervurés à deux étages, noyau plus profond, plus de zones de refroidissement	Modéré – pont simple + pieds
Temps de cycle typique	90 à 150 s (poids de la palette 15 à 28 kg)	70 à 120 secondes

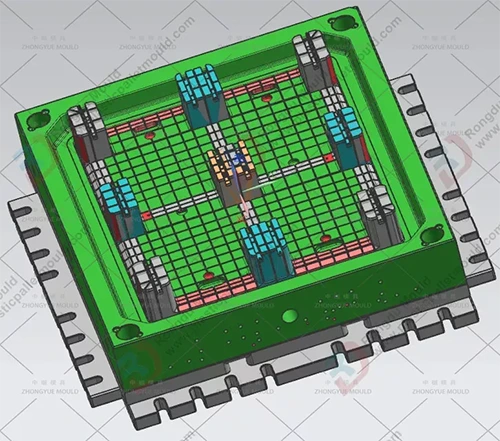

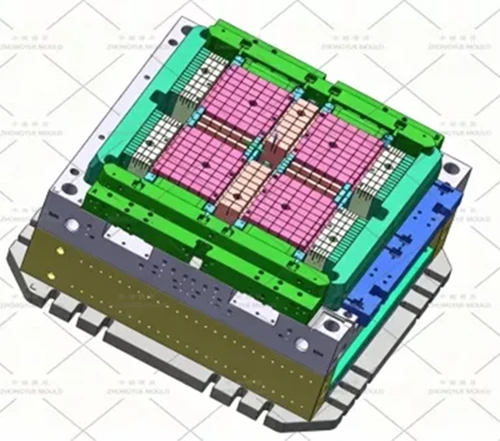

Comment ZHONGYUE conçoit un moule de palette double face haut de gamme

① Sélection correcte de l'acier pour une durée de vie d'un million de coups

Les moules à palettes double face font partie des plus grands outils d'injection (poids du moule 12 à 20+ tonnes). Nous précisons :

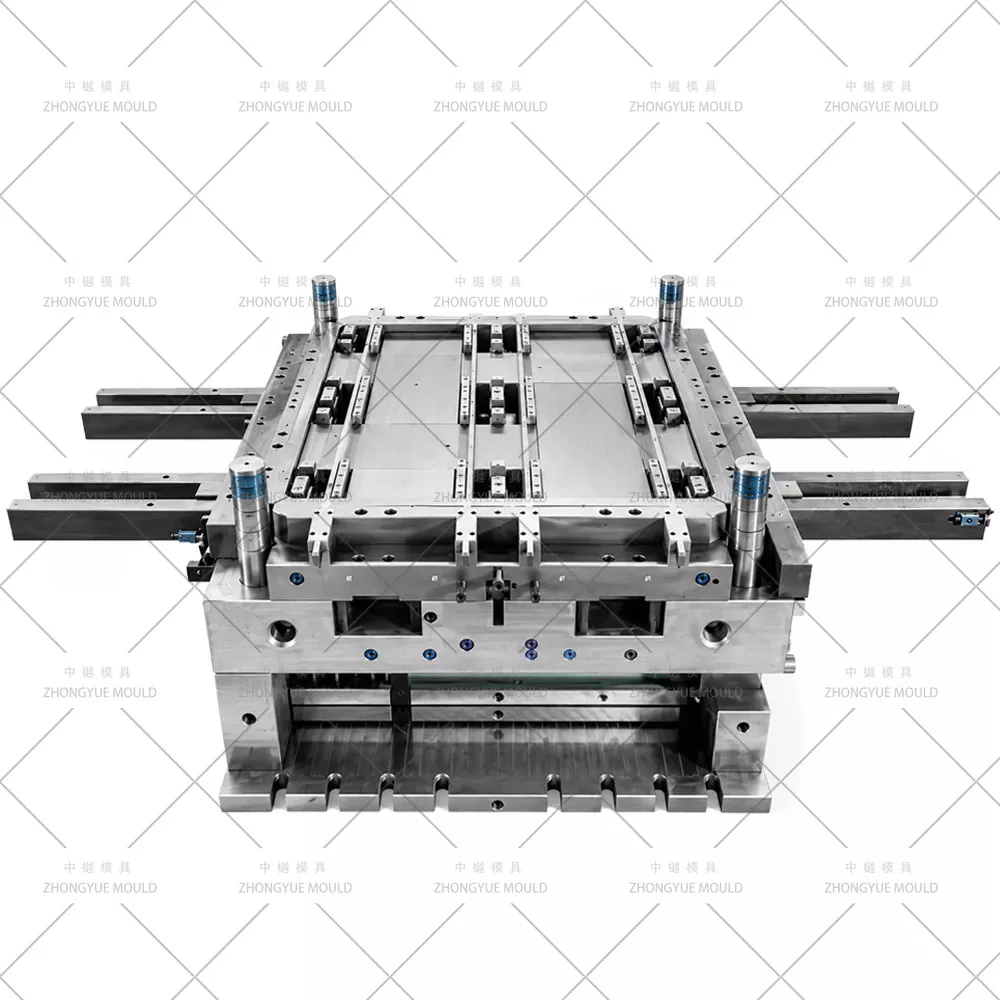

Base du moule : base pré-durcie renforcée S50C/P20 avec piliers de support supplémentaires pour empêcher le noyau/cavité de se courber sous la pression du pack.

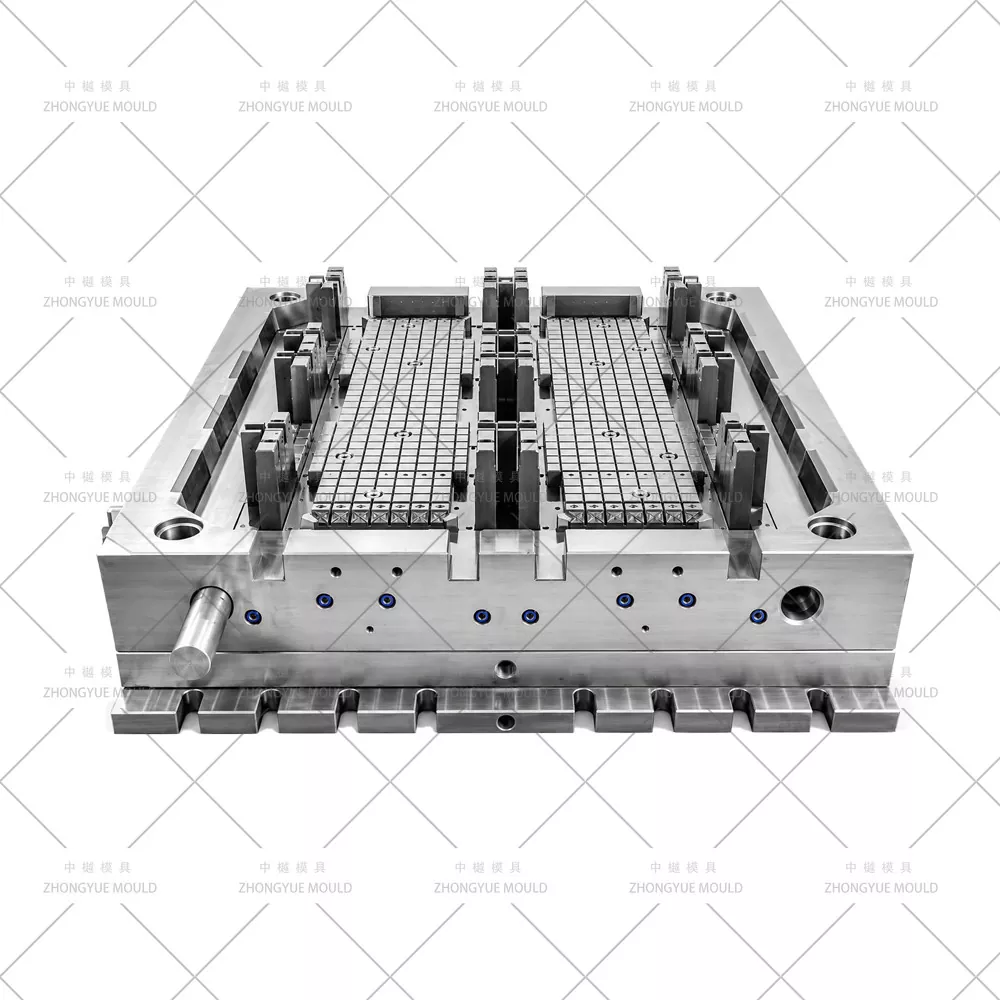

Inserts d'empreinte/noyau : norme 718H (1,2738, HRC 33–38) ; H13 (1,2344, trempé et revenu HRC 44-48) pour les tirages à grand volume ou en PEHD recyclé ; S136 en option pour les zones polies miroir.

Traitement thermique et dureté : noyaux/cavités principaux traités selon HRC 28-32 (P20) ou HRC 33-38 (718H) ; pièces d'usure telles que les glissières et les manchons d'éjection nitrurés pour une durée de vie prolongée de 500 000 à 1 000 000+ de tirs.

② Système de canaux chauds multipoints équilibré

Les grandes palettes à deux étages nécessitent plus de 12 à 20 chutes (vanne ou canaux chauds ouverts) réparties sur les étages supérieur et inférieur :

Assure le remplissage simultané des zones de blocs épais et des nervures minces du pont

Minimise les lignes de soudure au niveau des zones porteuses

Élimine les carottes d'injection froides → cycle plus court et aucune perte de rebroyage

Compatible avec les collecteurs YUDO / Synventive / Anole

(Pour les essais pilotes, nous proposons également des modèles de canaux froids à 3 plaques.)

③ Refroidissement avancé – Inserts BeCu et circuits zonés

Les intersections de nervures épaisses aux jonctions entre le pont et les blocs constituent des pièges à chaleur. Notre stratégie de refroidissement :

Chicanes et barboteurs profondément percés dans chacun des 9 blocs de support

Inserts en cuivre au béryllium (BeCu / Mold-Max) au niveau des croisements des nervures du pont et du moyeu central pour une extraction de chaleur 20 à 30 % plus rapide

Circuits d'eau zonés indépendants avec régulateurs de débit → température uniforme → déformation minimale

Temps de cycle typique : 80 à 130 secondes (dépend du poids et de l'épaisseur de la palette)

④ Système de démoulage à deux étages

Les ponts supérieur et inférieur ont des contre-dépouilles/réseaux de nervures :

Vérins hydrauliques + poussoirs d'angle / coulisses à came pour flancs de bloc

Plaque de dévêtissage / grand bloc d'éjection avec piliers de guidage extra-longs supportant une course d'éjection complète

Liaison d'éjection précoce en option (le moule s'ouvre partiellement → l'éjection commence) pour raser quelques secondes par cycle

⑤ Texture antidérapante et personnalisation

Ponts supérieur et inférieur texturés avec motif antidérapant en diamant/pointillé (Ra personnalisable)

Logo de l'entreprise en relief, pochette pour étiquette RFID, cavité pour code date/lot.

Conception facultative de fente de renfort en acier pour les palettes rackables (moulage d'insertion de barre métallique)

Applications typiques des palettes double face

Alimentation et boissons : PEHD conforme à la FDA, surfaces lisses faciles à laver, sans éclats → hygiénique pour les lignes d'embouteillage et les laiteries

Produits pharmaceutiques et salles blanches : plates-formes lisses et sans perte ; formulation antistatique en option

Automobile et industrie lourde : charge statique/dynamique élevée pour les blocs moteurs, les pièces moulées et les composants

Chaîne du froid et exportation : exemption de la NIMP-15 ; fonctionne de –40°C à +80°C ; les plateaux réversibles prolongent la durée de vie

Entrepôt automatisé (AS/RS) : entrée de chariot élévateur/transpalette à 4 voies ; dimensionnellement stable pour les systèmes de convoyage

Pourquoi le moule ZHONGYUE pour votre moule à palette double face ?

Expérience éprouvée du grand format – Des centaines de moules de palettes (simple/double face, emboîtables, rackables) exportés vers l’Europe, les Amériques, la MER et le ME.

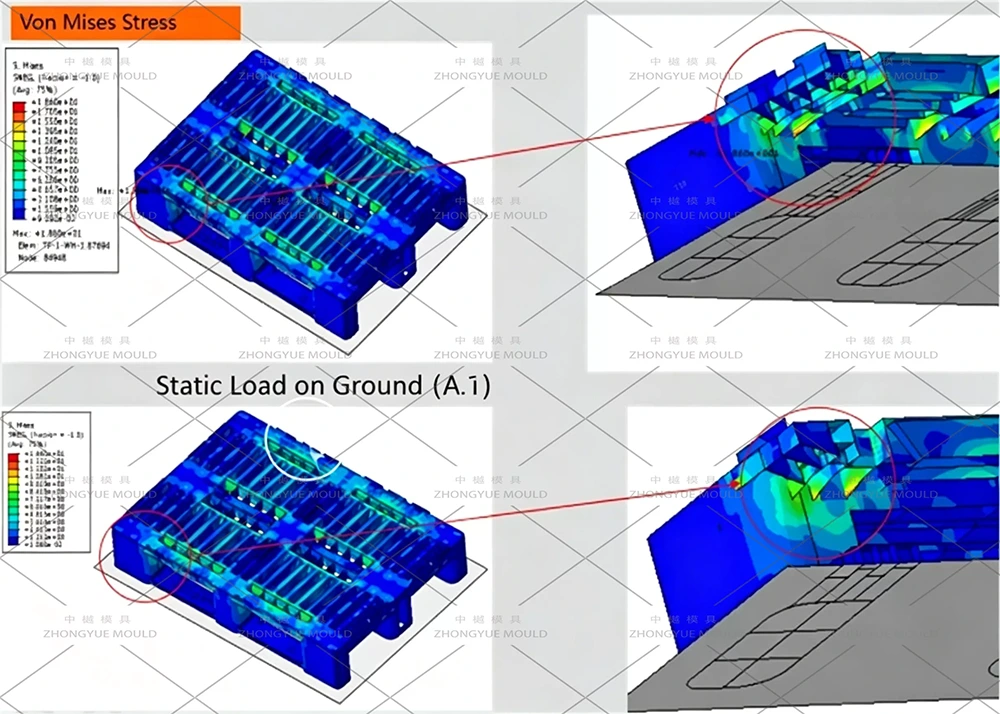

Moldflow et DFM avant de couper l'acier – Nous simulons le motif de remplissage, l'uniformité du refroidissement et le gauchissement pour éliminer les marques d'évier aux intersections des nervures.

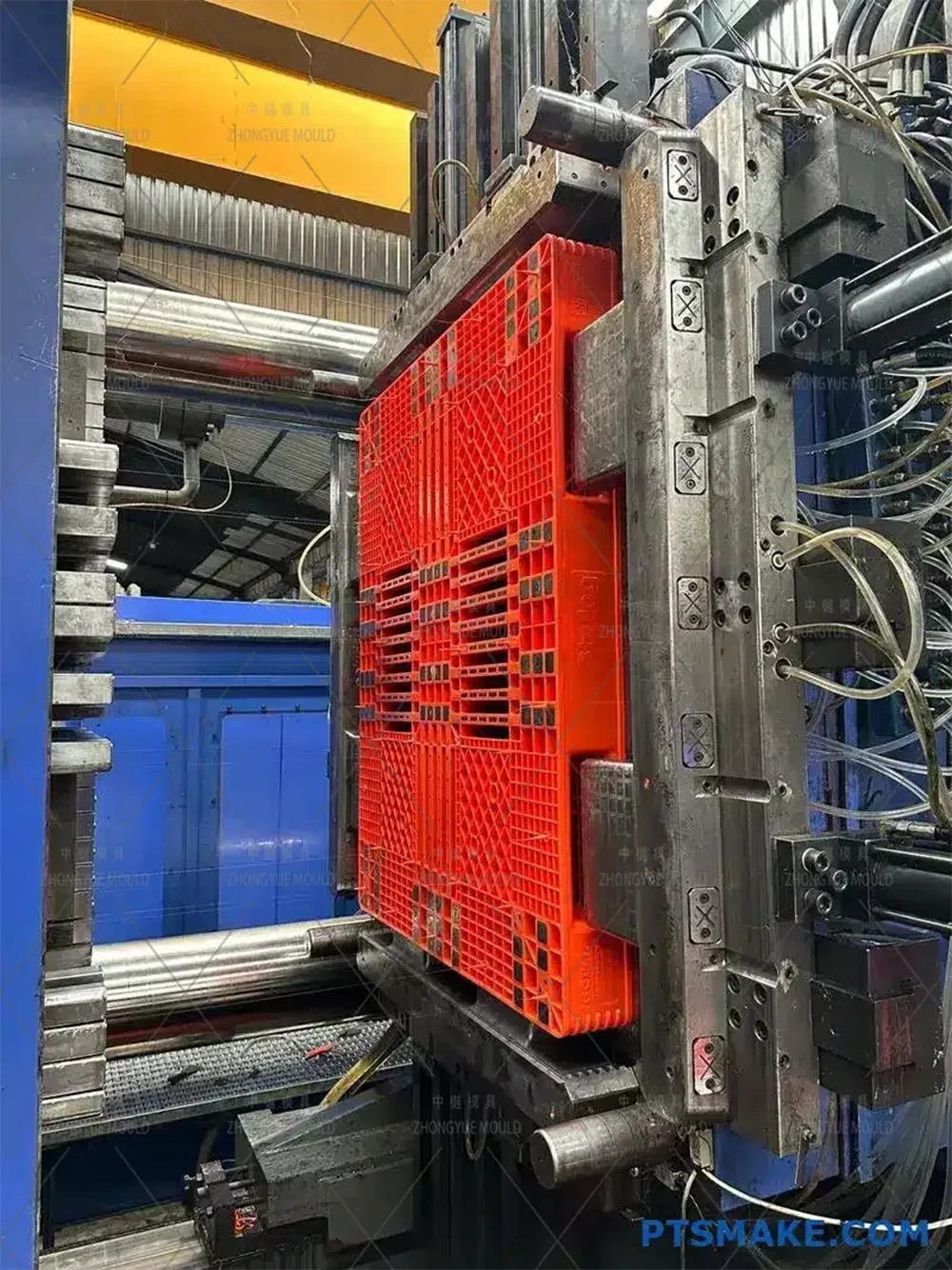

Processus transparent – ​​Photos d'usinage hebdomadaires → Vidéo d'essai T0 + exemple de rapport dimensionnel → inspection finale avant expédition.

Pièces de rechange et assistance complètes – Kit complet de pièces d'usure, manuel de maintenance et dépannage à distance.
