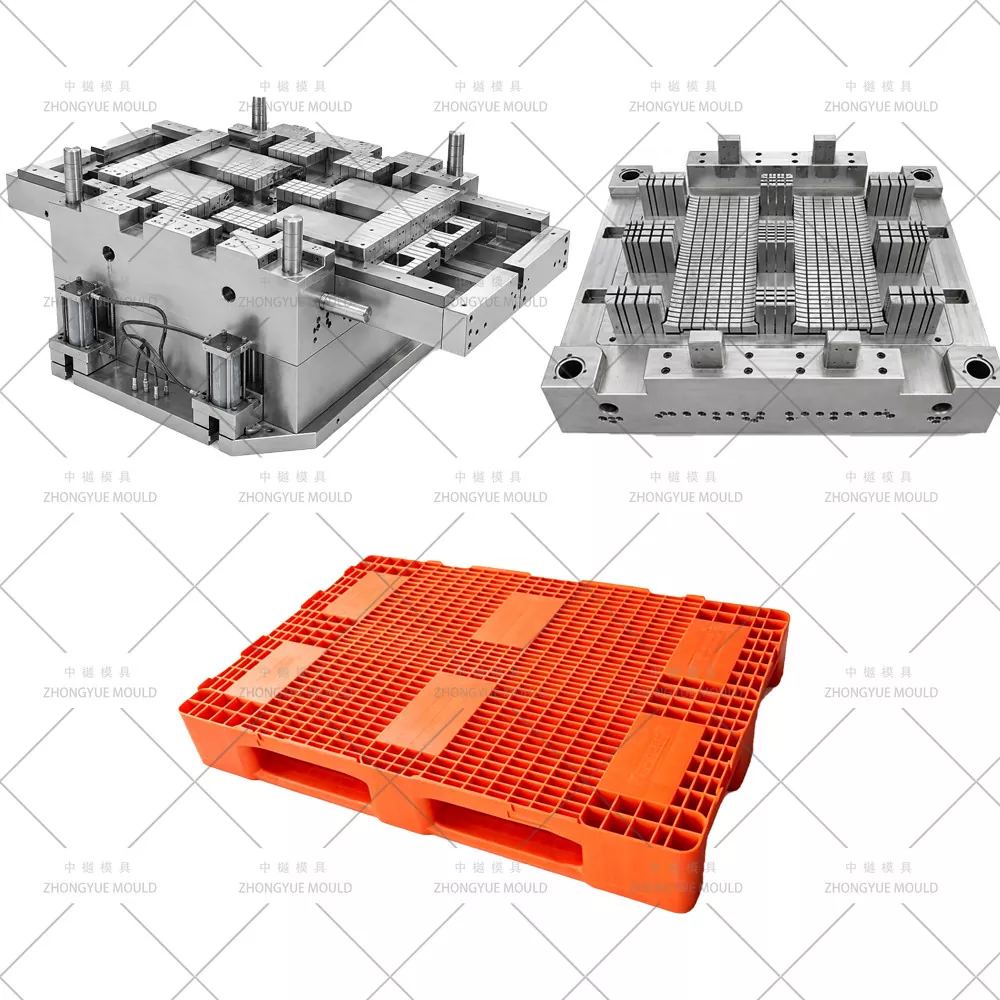

Moule de palette en plastique à quatre voies

Moule de palette en plastique à quatre voies - Moule de palette d'injection à 4 voies par ZHONGYUE MOLD

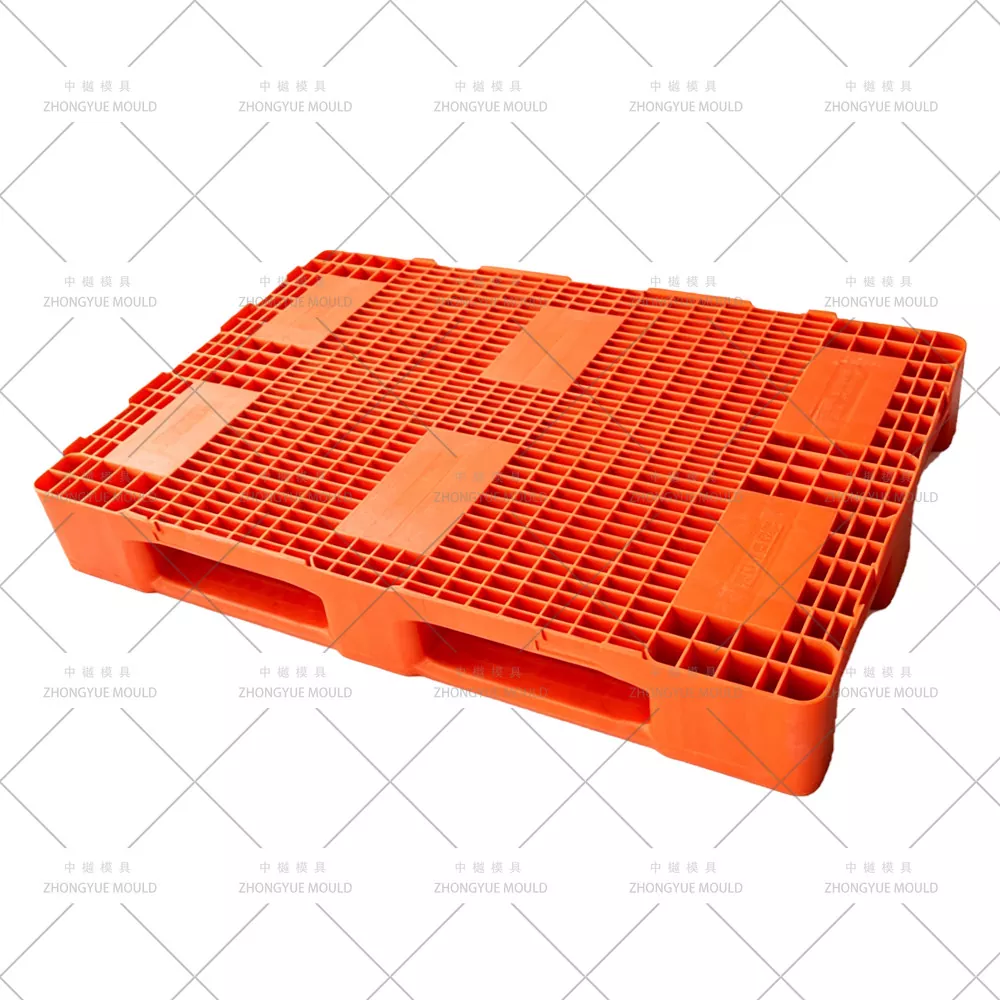

Dans les domaines de l'entreposage, de la logistique et de l'exportation à l'échelle mondiale, les palettes en plastique à entrée à 4 voies constituent la plate-forme de manutention la plus polyvalente. Contrairement aux palettes à entrée à 2 voies (qui permettent uniquement l'entrée d'un chariot élévateur depuis deux côtés opposés), une palette à quatre voies est accessible aux chariots élévateurs et aux transpalettes depuis les quatre côtés, via une conception emboîtable à 9 pieds avec ouvertures latérales, ou une conception double face à base périmétrique avec entrées de tunnel transversal. Cette flexibilité améliore considérablement l’efficacité du quai de chargement et le débit de l’entrepôt.

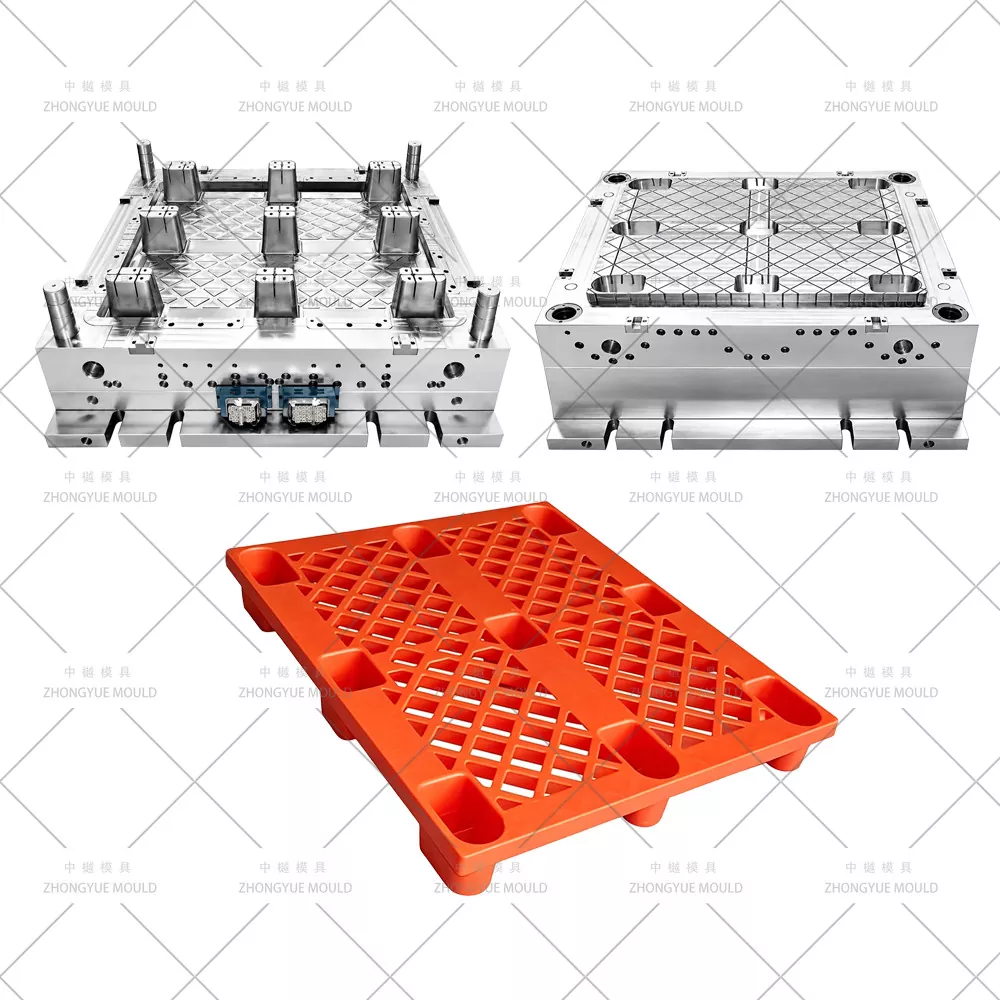

Le moule à palettes en plastique à quatre voies est l'outil d'injection grand format qui produit ces palettes à partir de HDPE ou PP. Chez ZHONGYUE MOLD (Huangyan, Taizhou, Chine), nous concevons des moules à palettes à quatre voies personnalisés pour des palettes emboîtables à 9 pieds à 4 voies (1 200 × 800/1 000 mm), des glissières à 4 voies renforcées à une face et des palettes à 4 voies double face réversibles, intégrant un portail multipoint validé par Moldflow, une construction de bloc d'insertion, un refroidissement amélioré par BeCu et un tirage de précision du noyau latéral pour ouvertures d'entrée pour les fourches.

Spécifications du moule de palette en plastique :

Donnez de la luminosité à votre prochain projet de moule pour palettes en plastique !

Gamme complète de moules pour palettes à quatre voies : des solutions sur mesure pour chaque application

Nous comprenons qu’il n’existe pas de solution universelle dans la fabrication de palettes. Notre gamme de produits stratégiques offre des solutions spécialisées pour diverses exigences industrielles :

Maîtrise de l'ingénierie : comment ZHONGYUE crée des moules de palettes à quatre voies de qualité supérieure

① Conception avancée de portes multipoints validée par CAE/Moldflow Analysis

Les palettes à quatre voies présentent des défis d'ingénierie uniques avec de grands plateaux supérieurs dotés de nervures antidérapantes et de structures de support substantielles. Un mauvais placement des portes crée des lignes de soudure faibles au niveau des zones porteuses critiques.

Notre solution :

● L'analyse de remplissage CAE détermine le placement optimal des portes (généralement 8 à 16 chutes) pour éliminer les lignes tricotées sur les surfaces du pont et les épaules d'entrée des fourches.

● Les systèmes de canaux chauds intégrés (vanne ou collecteur à grille ouverte) assurent un remplissage équilibré de la cavité tout en réduisant la pression d'injection de 15 à 20 %

● Élimination des déchets de cheminées d'injection froides grâce à une conception précise de l'espace de dilatation thermique

● Tamis filtrants en option pour le traitement du PEHD/PP recyclé afin de protéger les surfaces de la cavité des contaminants abrasifs

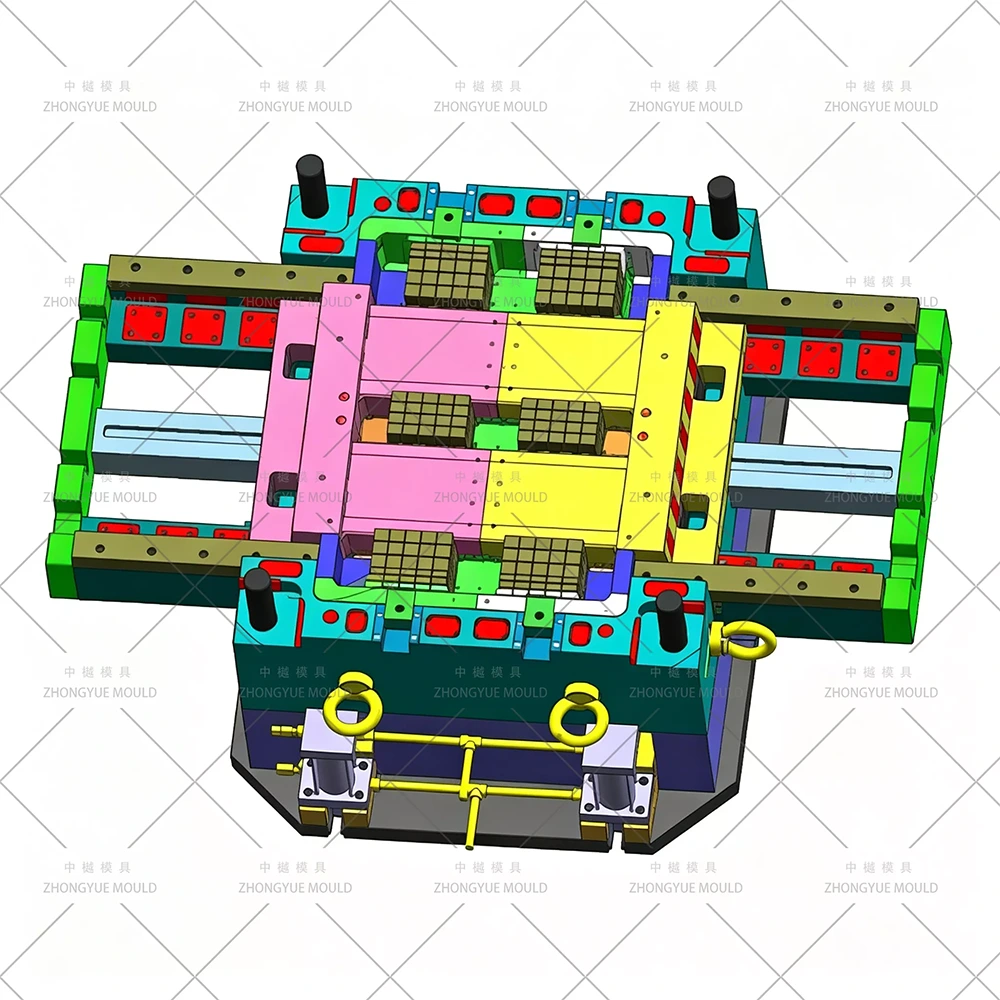

② Construction révolutionnaire à bloc d'insertion avec refroidissement de précision en cuivre au béryllium

Les grands moules pour palettes exigent des solutions de gestion thermique innovantes pour obtenir des temps de cycle et une précision dimensionnelle constants.

Notre innovation :

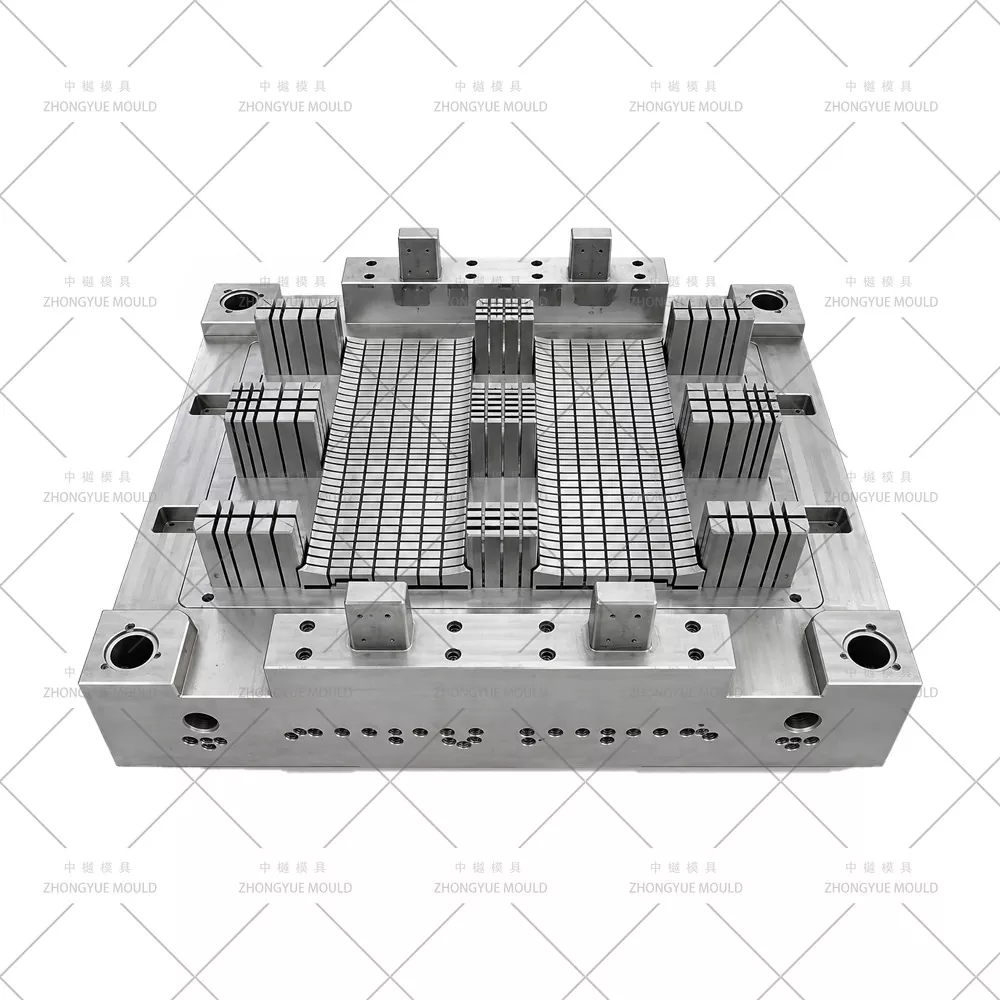

● Conception de bloc d'insertion modulaire avec composants cavité/noyau usinés indépendamment

● Canaux de refroidissement dédiés positionnés à 15-20 mm des surfaces de moulage pour éliminer les points chauds aux jonctions critiques

● Placement stratégique d'inserts en cuivre-béryllium (BeCu/Mold-Max) aux intersections de nervures épaisses pour une extraction de chaleur 20 à 30 % plus rapide

● Zonage indépendant du circuit de refroidissement avec régulateurs de débit de précision

● Conception de compensation de dilatation thermique pour des cycles de production ininterrompus 24h/24 et 7j/7

● Résultat : des temps de cycle parmi les meilleurs du secteur, de 70 à 130 secondes pour des palettes pesant 6 à 22 kg

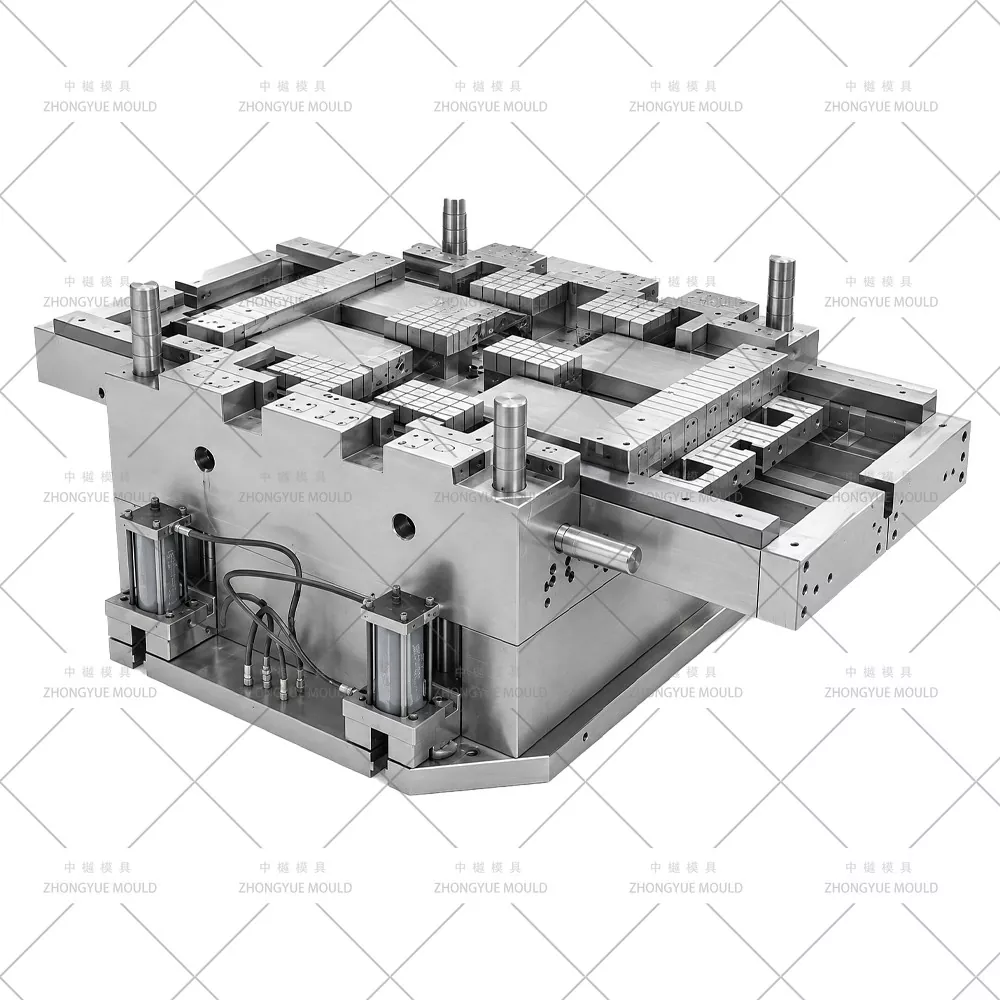

③ Noyaux d'ouverture de fourche latérale de précision et systèmes d'éjection avancés

L'accessibilité à quatre voies nécessite des mécanismes d'action latérale sophistiqués qui maintiennent la précision sur des millions de cycles.

Notre excellence en ingénierie :

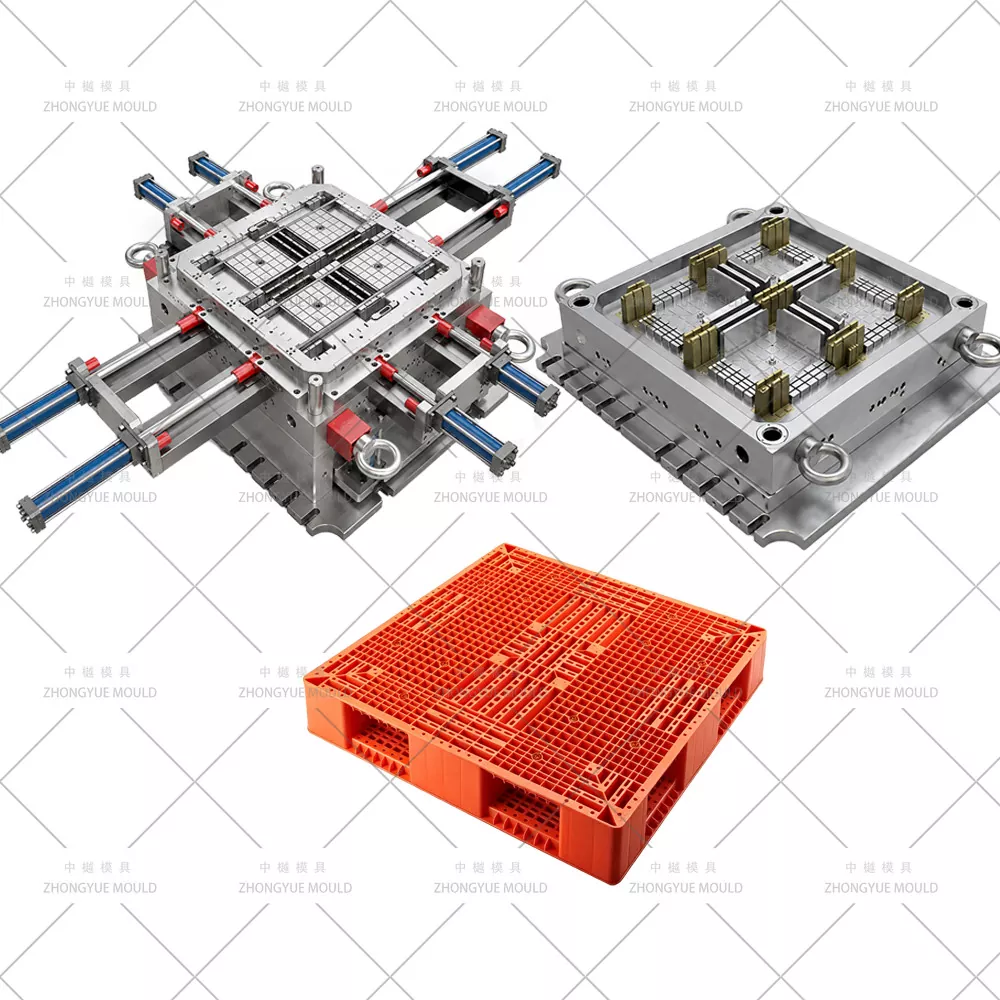

● Systèmes de vérins hydrauliques avec élévateurs d'angle ou glissières à came sur 2 à 4 côtés pour un dégagement parfait en contre-dépouille

● Surfaces de glissement nitrurées ou plaques d'usure remplaçables pour une durée de vie prolongée

● Plus de 60 à 120 broches/blocs d'éjection positionnés dans des zones structurellement renforcées pour éviter toute déformation

● Action d'ouverture et d'éjection synchronisée reliant les plaques d'éjection aux barres défonçables de la machine

● Douilles et manchons de guidage durcis garantissant une précision d'alignement à long terme

● Avantage : temps de cycle 15 à 20 % plus rapides sans aucun dommage de pièce lors de l'éjection

④ Sélection stratégique de l'acier : optimisation des performances et de la valeur

La sélection des matériaux a un impact direct sur la longévité des moules et sur l’économie de la production.

Notre approche en science des matériaux :

● Acier pré-trempé P20 (28-32 HRC) pour des volumes de production standards

● Acier à outils H13 traité thermiquement (48-52 HRC) pour le traitement de gros volumes de matériaux abrasifs

● Acier premium 718H pour les applications extrêmes nécessitant une résistance à l'usure maximale

● Matériaux certifiés usine avec traitement thermique contrôlé pour éviter les fractures fragiles

● Proposition de valeur : durée de vie 30 à 40 % plus longue par rapport à la construction de moules conventionnelle

⑤ Usinage parallèle de type bloc : révolutionner les délais de livraison

La construction traditionnelle de moules monolithiques crée des goulots d’étranglement dans la planification de la production.

Notre percée de production :

● Division stratégique de la cavité/noyau en plusieurs inserts plus petits traités simultanément

● Flux de travail d'usinage parallèle sur plusieurs stations CNC/EDM

● Correction individuelle des erreurs d'insert sans mise au rebut complète du moule

● Angles de dépouille spécifiques à la zone (1°-1,5°) pour un démoulage en douceur à partir de géométries complexes

● Avantage de livraison : délais de livraison 40 à 50 % plus rapides par rapport aux méthodes de fabrication conventionnelles

Applications industrielles : là où nos palettes à quatre voies excellent

Opérations mondiales d’exportation et de cross-docking

● Alternative exemptée de la NIMP-15 aux palettes en bois, éliminant les exigences en matière de fumigation

● La capacité d'entrée à quatre voies accélère le chargement/déchargement de 25 à 30 %

● Les conceptions emboîtables réduisent le volume de fret de retour jusqu'à 75 %

Industrie agroalimentaire

● Matériaux HDPE conformes à la FDA avec des surfaces lisses et faciles à laver

● L'absence de risque d'éclat garantit la sécurité des produits dans les opérations d'embouteillage et de produits laitiers.

● Résistance à la température de -40°C à +80°C pour l'intégrité de la chaîne du froid

Environnements pharmaceutiques et salles blanches

● Les surfaces qui ne s'effritent pas empêchent la contamination dans les environnements sensibles

● Formulations antistatiques en option pour la manipulation des composants électroniques

● Les conceptions de pont lisses éliminent les points d'hébergement bactériens

Systèmes d'entrepôt automatisés (AS/RS)

● La stabilité dimensionnelle garantit la compatibilité avec les véhicules à guidage automatique (AGV)

● Les palettes moulées avec précision conservent des dimensions constantes sur des millions de cycles

● Construction renforcée résistant aux contraintes de manipulation robotique

Pourquoi les leaders mondiaux choisissent ZHONGYUE MOLD pour les solutions de palettes à quatre voies

Expertise éprouvée en matière de grands moules

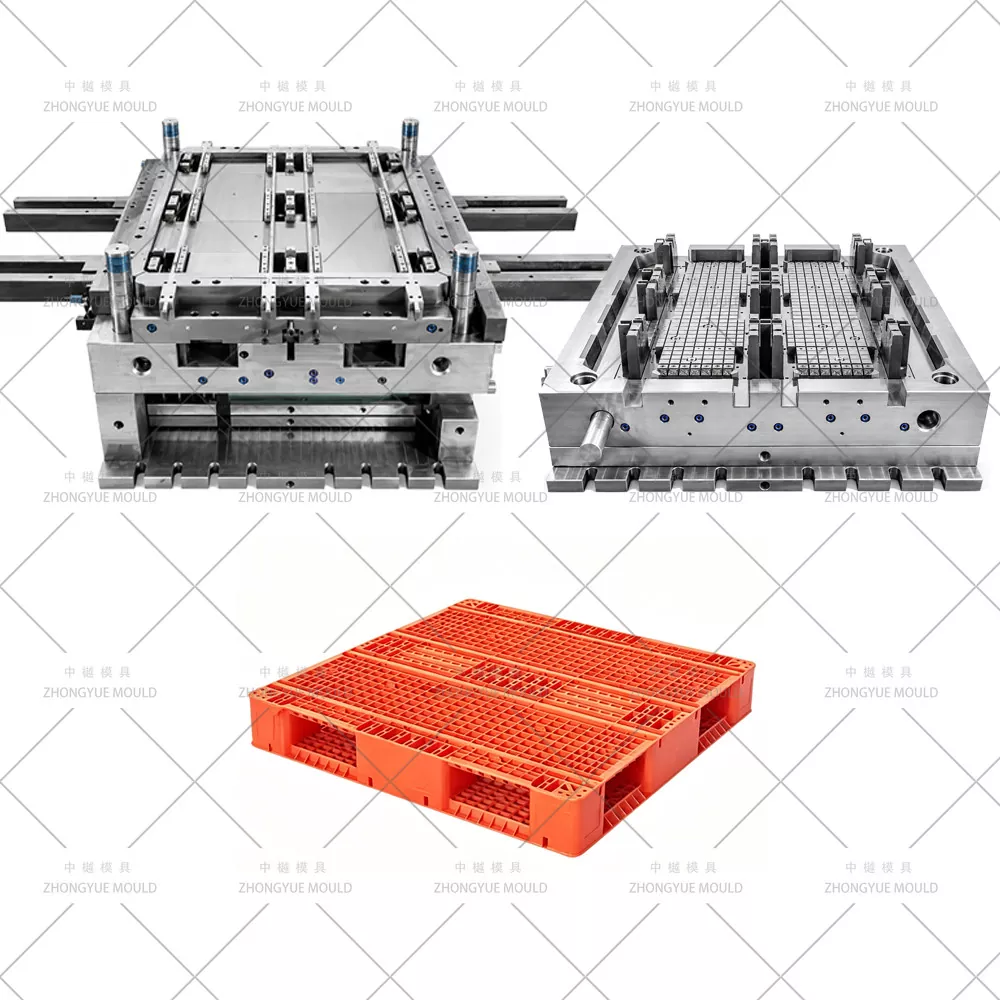

● Des centaines de moules à palettes à 9 pattes emboîtables et double face à 4 voies exportés vers plus de 45 pays

● Plus de 15 ans de spécialisation dans l'ingénierie de moules pour palettes lourdes

● Clientèle couvrant les marchés d'Europe, d'Amérique, d'Asie du Sud-Est et du Moyen-Orient

Processus de conception axé sur la science

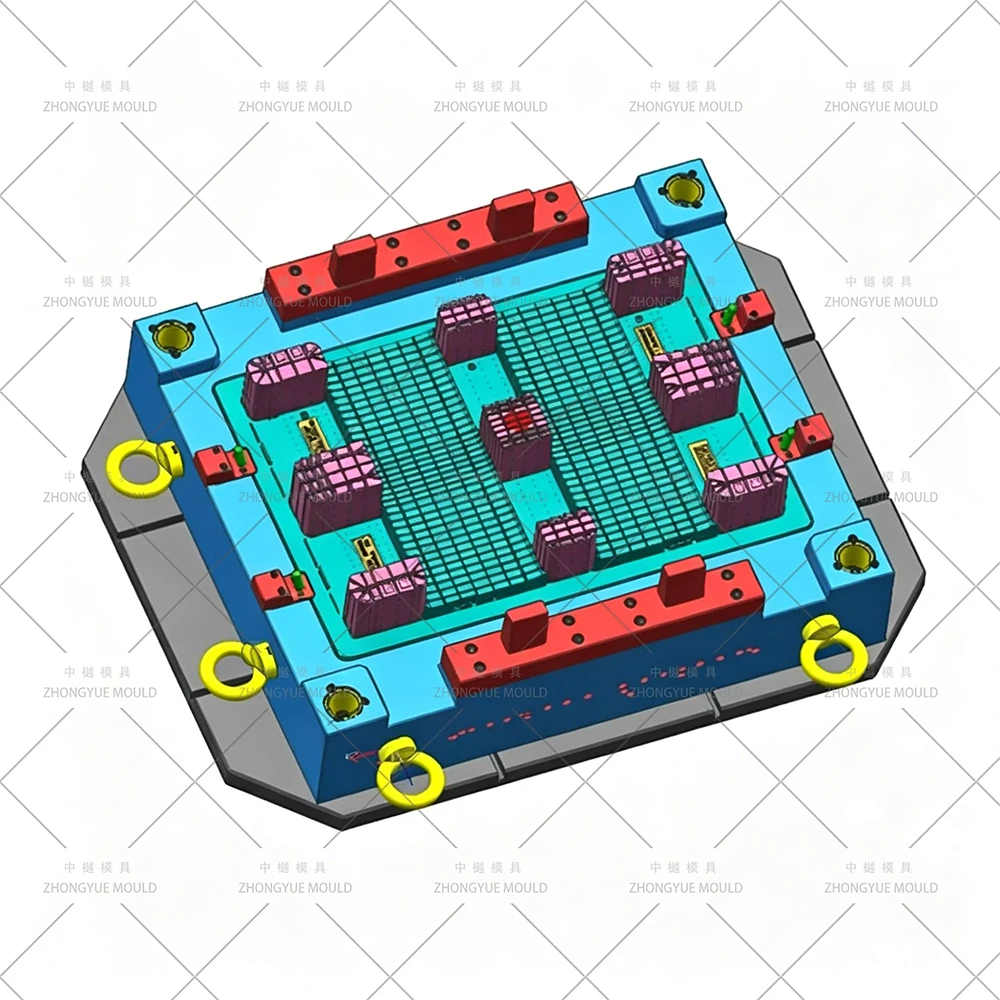

● Analyse Moldflow avant la découpe de l'acier : validation de l'emplacement de la porte, de l'équilibre de remplissage et de l'uniformité du refroidissement

● Élimination des marques d'enfoncement aux intersections des nervures et des épaules d'entrée de fourche grâce à l'ingénierie prédictive

● Le prototypage virtuel réduit les itérations d'essais physiques de 60 à 70 %

Innovation manufacturière

● L'usinage parallèle bloc-insertion permet une livraison 50 % plus rapide par rapport aux approches traditionnelles

● La conception modulaire simplifie la maintenance et permet un remplacement rentable des plaquettes

● Le contrôle de production interne garantit une qualité constante sur tous les composants

Assurance qualité complète

● Inspection CMM avec rapports dimensionnels complets

● Documentation de certification de l'acier pour la traçabilité des matériaux

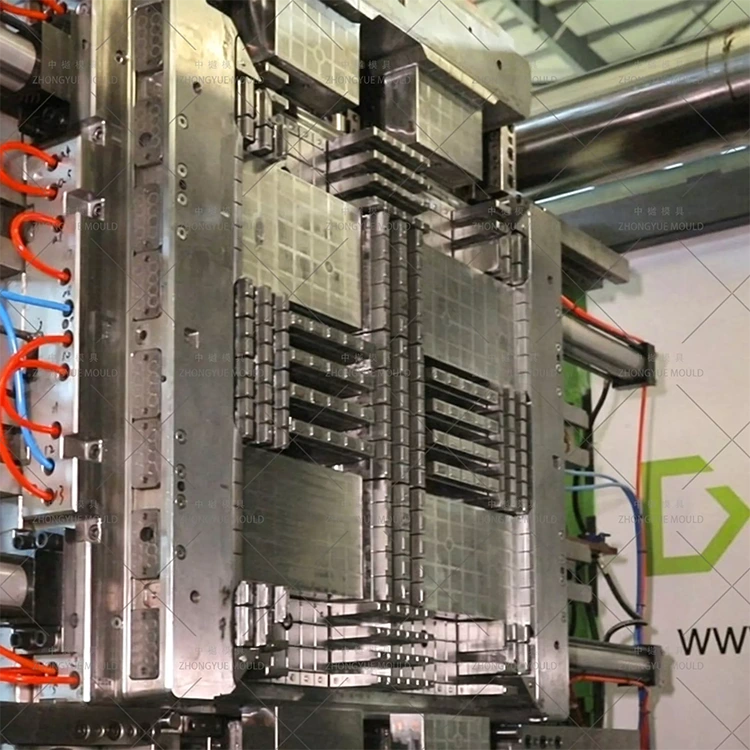

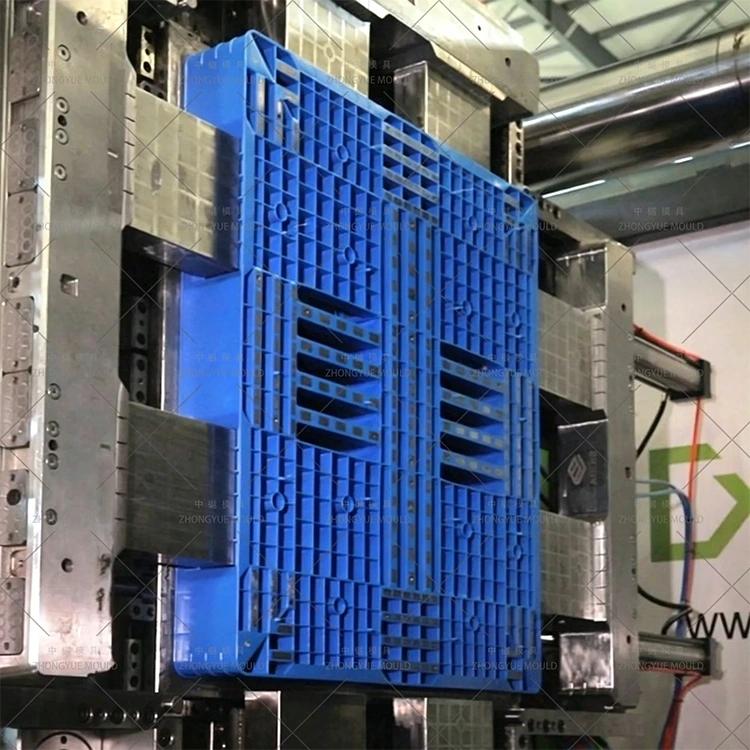

● Vidéos d'essai T0 et exemples de rapports dimensionnels fournis avant expédition

● Processus de fabrication certifiés ISO 9001 : 2015

Support après-vente inégalé

● Kits complets de pièces de rechange comprenant des éjecteurs, des joints et des bandes chauffantes

● Capacités de dépannage à distance avec support technique multilingue

● Envoi d'un ingénieur sur site si nécessaire

● Consultation technique à vie pour l'optimisation des processus

Transformez votre production de palettes grâce à l'excellence en ingénierie de ZHONGYUE

Prêt à découvrir la différence ZHONGYUE ? Contactez-nous aujourd'hui pour :

● Consultation GRATUITE sur la conception de moules personnalisés

● Analyse détaillée du retour sur investissement pour vos besoins de production spécifiques

● Visite virtuelle de l'usine présentant nos capacités de fabrication avancées

● Devis compétitif avec structure tarifaire transparente

Ne laissez pas une production de palettes inefficace limiter la croissance de votre entreprise. Associez-vous à ZHONGYUE MOULD, le choix de confiance pour les fabricants qui exigent précision, fiabilité et valeur exceptionnelle dans les solutions de moules pour palettes à quatre voies.
