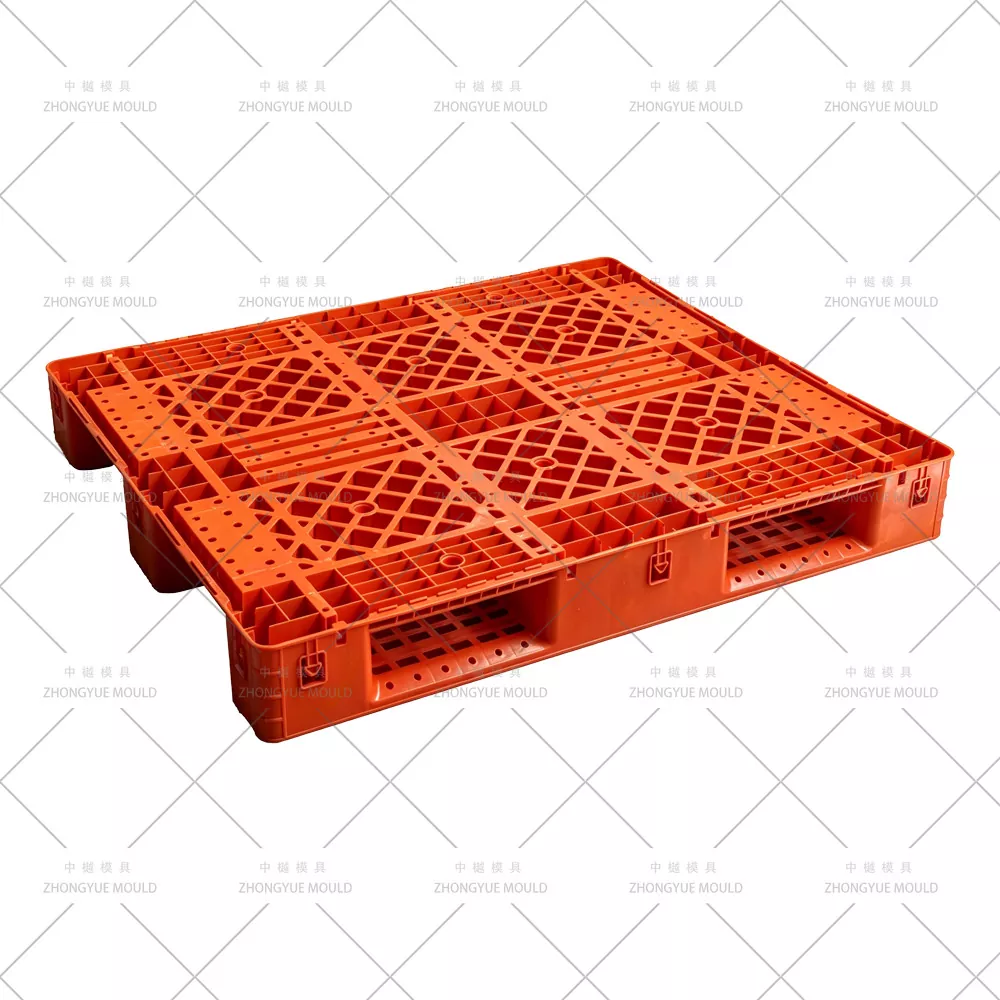

Dans la logistique et l'entreposage modernes, les palettes en plastique ont largement remplacé celles en bois : elles sont exemptées de la NIMP 15, sans éclats, faciles à désinfecter et offrent des dimensions constantes. Parmi elles, la palette plastique simple face est le type le plus utilisé : elle possède un plateau supérieur renforcé (grillé ou solide) avec une texture antidérapante, et un côté inférieur composé de 9 pieds ou 3 patins longitudinaux pour l'entrée du chariot élévateur/fourche dans deux ou quatre directions. Il n’y a pas de planche de pont inférieure.

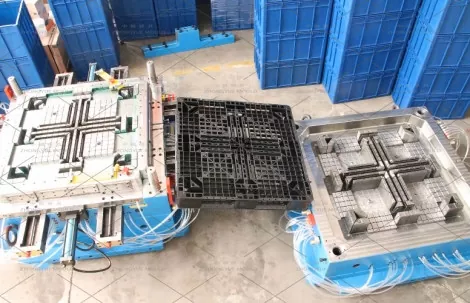

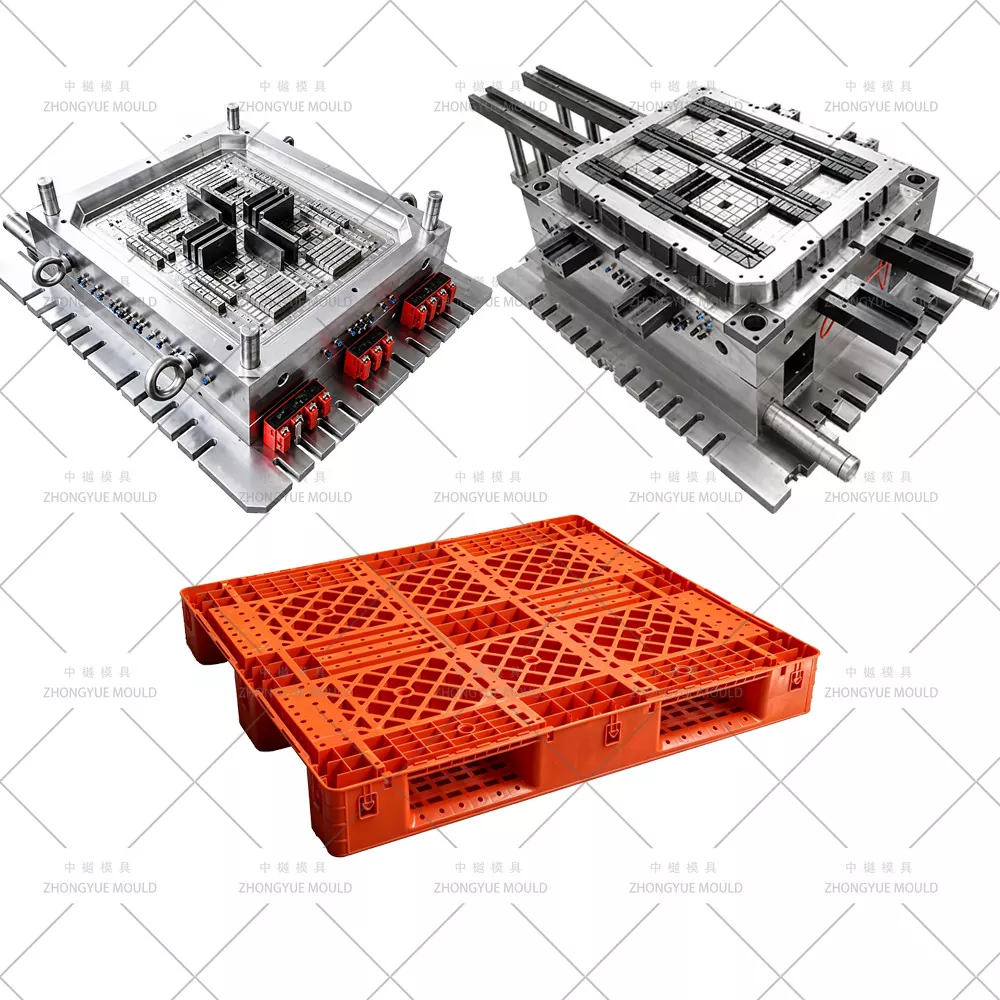

Le moule de palette simple face en plastique est le moule d'injection grand format qui façonne le HDPE ou le PP fondu en ces plates-formes de chargement légères et économiques. Chez ZHONGYUE MOLD (Huangyan, Taizhou, Chine), nous concevons et construisons des moules de palettes simple face personnalisés pour les normes Euro (1 200 × 800 mm), ISO (1 200 × 1 000 mm) et les tailles sur mesure, comprenant des portes validées par Moldflow, un refroidissement en cuivre au béryllium (BeCu) et des systèmes de démoulage à 9 pattes usinés avec précision.
|
Tailles de palettes |
Matériaux de palette |
Types de palettes |
Capacités de charge |
||
|
400x300mm |
Polyéthylène haute densité (HDPE |
Palette emboîtable |
Charge légère : jusqu'à 500 kg |
||
|
Nom du moule |
Moule de palette simple face en plastique |
||||
|
Matériau du moule |
P20,2738,718H,NAK80,2316,S136,H13,etc. |
||||
|
Fond de moule |
Fait maison, LKM, DME, ASSAB |
||||
|
Cavité |
Simple/multiple |
||||
|
Coureur |
Canal froid et canal chaud |
||||
|
Marque de canaux chauds |
Maître, HUSKY,YUDO,etc. |
||||
|
Logiciel Degsin |
UG:Aoto CAD et ainsi de suite |
||||
|
Durée de vie du moule |
50-100 millions de clichés/ 5-6 ans, même dans 10 ans en bon entretien |
||||
|
Heure T1 |
45-60 jours |
||||
|
Matière plastique |
PP ABS |
||||
|
Type de porte |
Pinpoint Gate, Edge Gate, Sub Gate, Film Gate, Valve Gate, Open Gate, etc. |
||||
|
Traitement de surface du moule |
EDM, texture, polissage haute brillance |
||||
|
Système qualité |
ISO9001 |
||||
|
Code SH |
8480719090 |
||||
|
Origine |
Huangyan Zhejiang Chine |
||||
|
Emballer |
Caisse en bois |
|
|||
|
Matériau du moule |
Dureté |
Durée de vie du moule |
|||
|
P20 |
HRC28-33 |
>300 000 tirs |
|||
|
718 |
HRC 33-36 |
>500 000 tirs |
|||
|
H13 |
HRC >43 |
>800 000 tirs |
|||
|
2344 |
HRC >48 |
>800 000 tirs |
|||
|
S136 |
HRC 48-52 |
>1 000 000 de tirs |
|||
Donnez de la luminosité à votre prochain projet de moule pour palettes en plastique !
|
Taper |
Structure |
Entrée de fourche |
Idéal pour |
Limitation |
|
Moule de palette simple face |
Pont supérieur + 9 pieds / 3 patins ; pas de pont inférieur |
4 voies (9 pattes) ou 2 voies (coureur) |
Exportation unidirectionnelle, charges légères à moyennes, applications sensibles aux coûts |
Non rackable à moins d'être spécialement renforcé |
|
Moule de palette double face |
Pont supérieur + inférieur ; plat ou grillagé |
4 voies |
Rayonnage robuste, boucles réutilisables |
Coût plus élevé du moule et des matériaux |
|
Rackable simple face (renforcé) |
Nervures très épaisses + fentes de renfort en acier |
4 voies |
Rayonnage sélectif (à barres métalliques) |
Nécessite un moulage par insertion ou des murs plus épais |
ZHONGYUE fournit des moules pour tous les types – Single Face reste notre catégorie d’exportation de moules pour palettes la plus importante.

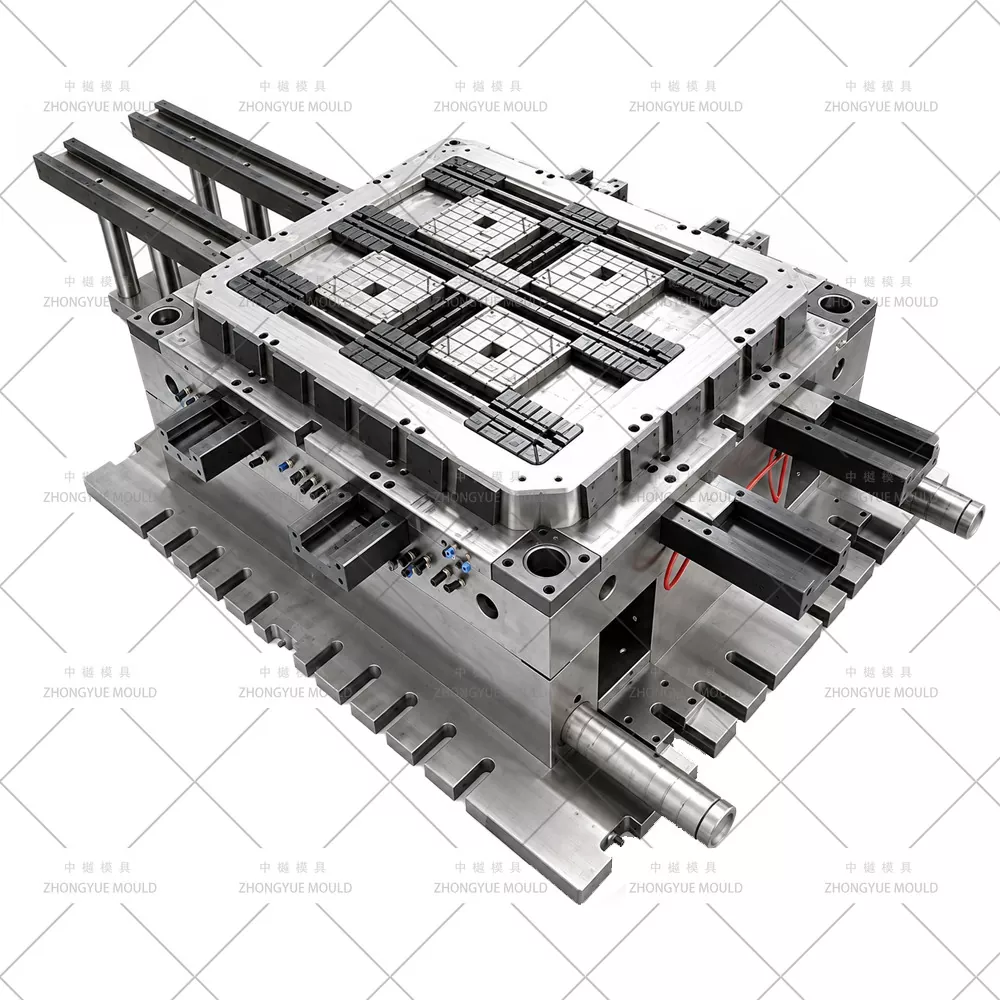

Les moules pour palettes simple face sont massifs (poids du moule 8 à 15 tonnes) et soumis à des forces de serrage élevées (machines 1 600 à 2 800 T).

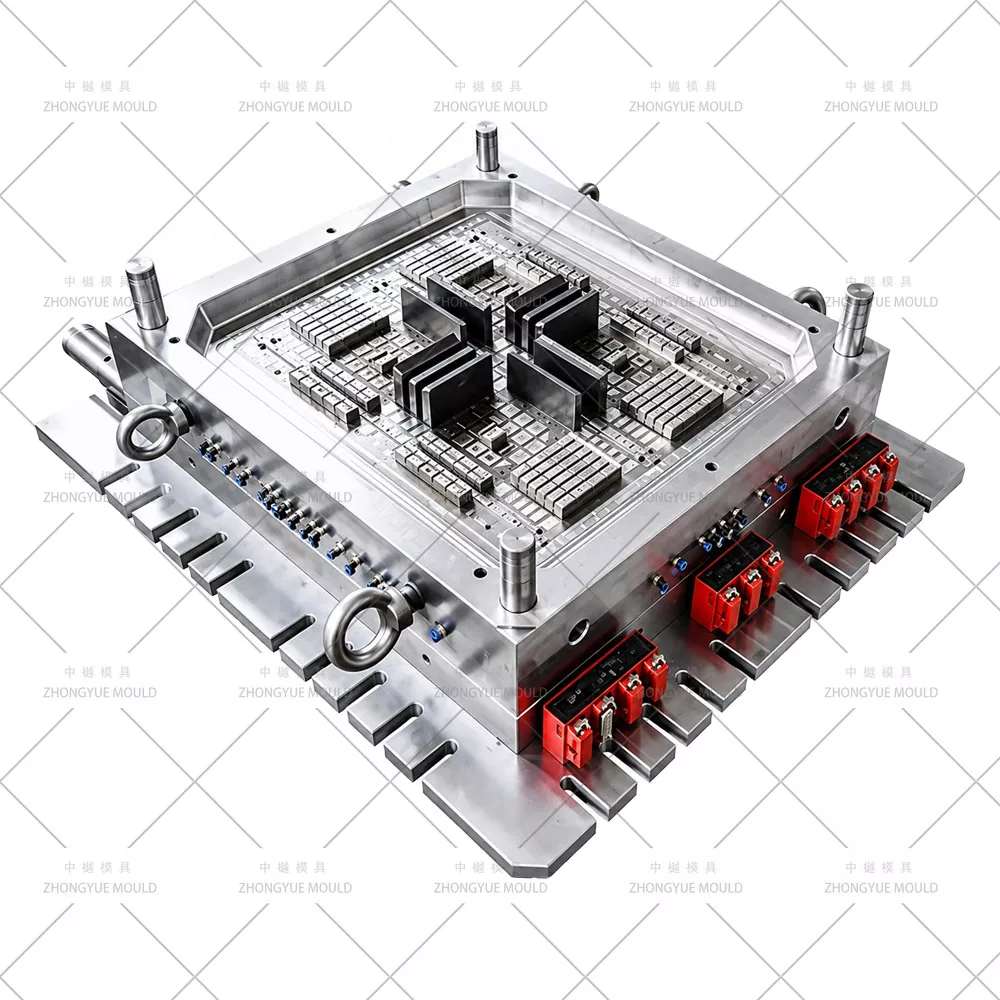

Base du moule : base pré-durcie renforcée S50C / P20 (piliers de support épaissis pour empêcher la déviation de la cavité sous la pression du pack).
Inserts d'empreinte/noyau : norme 718H (1,2738, HRC 33–38) ; H13 (1,2344, HRC 44-48) pour les tirages à grand volume/HDPE recyclé.
Pièces d'usure : les blocs coulissants, les goupilles d'angle et les manchons d'éjection sont nitrurés ou équipés de plaques d'usure.
Les grandes palettes simple face (plateau Ø 1 100–1 200 mm) nécessitent des systèmes à canaux chauds ouverts ou à vannes de 8 à 16 chutes (compatibles YUDO / Anole / Synventive) pour :
Remplissez simultanément les fines nervures du pont et les zones épaisses des pieds.
Évitez les lignes de soudure sur le pont supérieur où les charges pèsent
Élimine les carottes de coulée froide → cycle plus court
Pour les startups sensibles au budget, nous proposons également des modèles de canaux froids à 3 plaques avec des portes séquentielles ponctuelles.

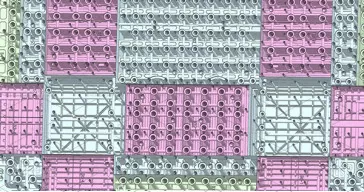

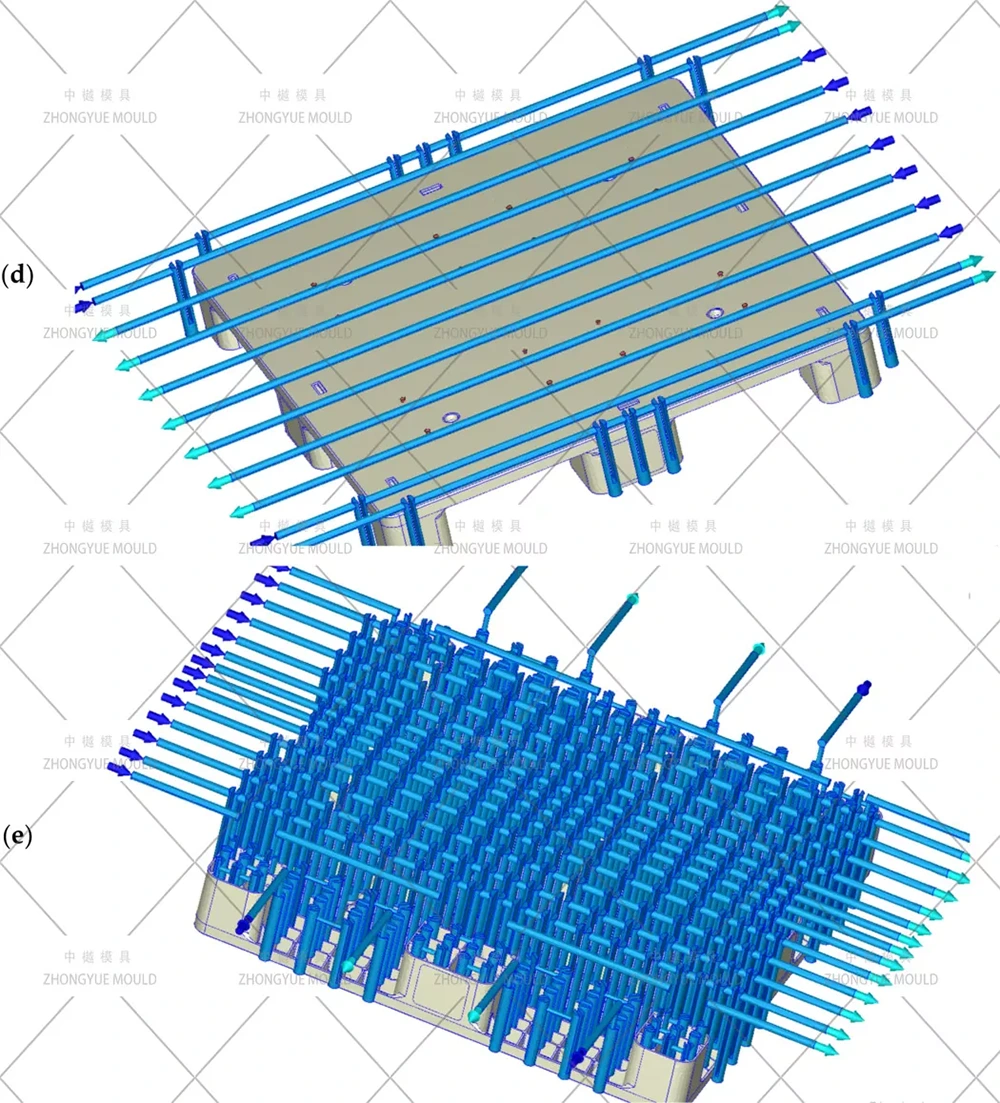

Les moules pour palettes présentent des zones d'intersection épaisses au niveau des jonctions entre les pieds et le pont, d'importants pièges à chaleur. Notre stratégie de refroidissement :
Chicanes et barboteurs profondément percés dans chacun des 9 pieds
Inserts Mold-Max / BeCu aux croisements de nervures de pont et au moyeu central
Circuits d'eau parallèles avec régulateurs de débit individuels → temps de cycle typique 70-120 secondes (poids de la palette 6-15 kg)
Les pieds/glissières coniques sont des contre-dépouilles nécessitant une action positive :
Vérins hydrauliques + élévateurs d'angle ou glissières à came pour les parois latérales des pieds
Bloc d'éjection/plaque de dévêtissage avec piliers de guidage longs supportant une course complète
Mécanisme d'éjection anticipée en option (le moule s'ouvre de 5 à 10 mm → l'éjection commence) pour raccourcir le cycle de la machine
Pont supérieur texturé avec motif antidérapant en diamant/pointillé ; les pieds inférieurs peuvent être lisses ou légèrement texturés.
Logo d'entreprise en relief, pochette RFID, cavité pour code de date, zone de code-barres, le tout intégré selon votre œuvre d'art.
Historique éprouvé – Des centaines de moules pour palettes simple face de 9 pieds et de type coulisse expédiés en Europe, en MER, au Moyen-Orient et en Amérique du Sud.

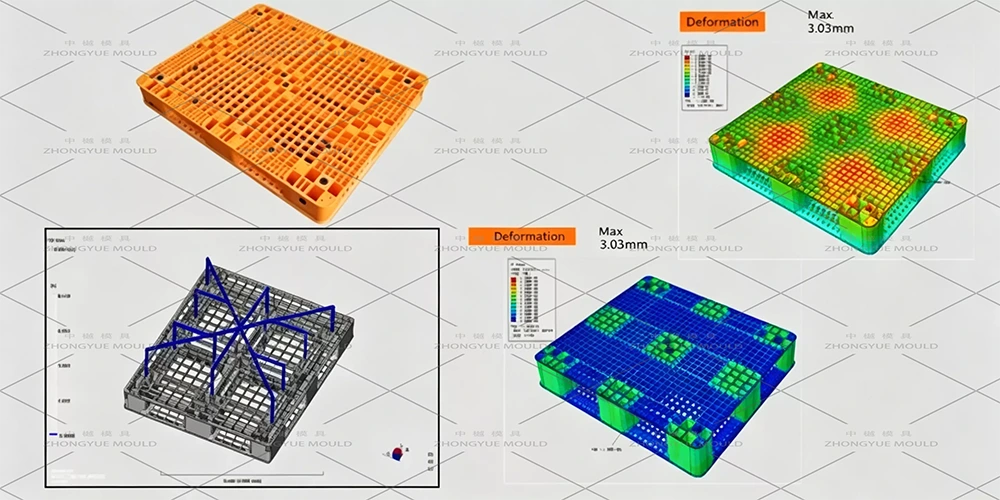

Analyse du flux de moulage en amont – Nous validons l'emplacement de la porte et le refroidissement avant la découpe de l'acier afin d'éliminer les marques d'évier et les déformations excessives.

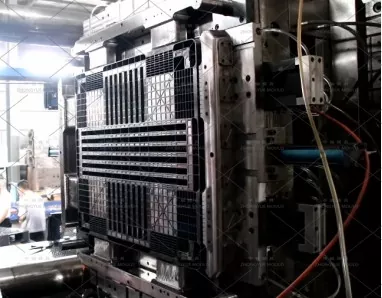

Contrôle qualité transparent – Photos de progression hebdomadaire → Vidéo d'essai T0 + exemple de rapport dimensionnel → Contrôle final avant expédition.
Kit complet de pièces de rechange et support – Comprend des glissières, des joints et des bandes chauffantes supplémentaires ; dépannage à distance disponible.
