Les réseaux de drainage et d'égouts souterrains s'appuient sur des chambres d'inspection en plastique pour l'accès, le nettoyage et l'entretien. Le composant le plus critique est la base de trou d'homme, généralement une base moulée en PP ou PE de grand diamètre avec un banc (canal d'écoulement) et des ouvertures d'entrée/sortie à emboîtement pour connecter les tuyaux d'égout DN150 à DN600.

Un moule de base à 4 voies pour trou d'homme en plastique PP DN1000 est un grand outil d'injection de précision qui forme une base de diamètre interne de Ø1 000 mm avec quatre douilles de tuyau directionnelles, un banc intégralement moulé et des structures de nervures d'emboutissage profond. Chez ZHONGYUE MOLD (Huangyan, Taizhou, Chine), nous possédons une vaste expérience dans la conception et la construction de moules de base de chambre d'égout pour PP (retrait ~ 1,6 à 1,8 %), comprenant un tirage hydraulique sur 4 côtés, un refroidissement en profondeur de la cavité et une construction de bloc d'insertion renforcée pour garantir la précision dimensionnelle et une longue durée de vie du moule.

Spécifications du moule de trou d'homme en plastique :

Spécifications techniques typiques – Moule de base de trou d'homme à 4 voies PP DN1000

Égayez votre prochain projet de moule de trou d'homme en plastique !

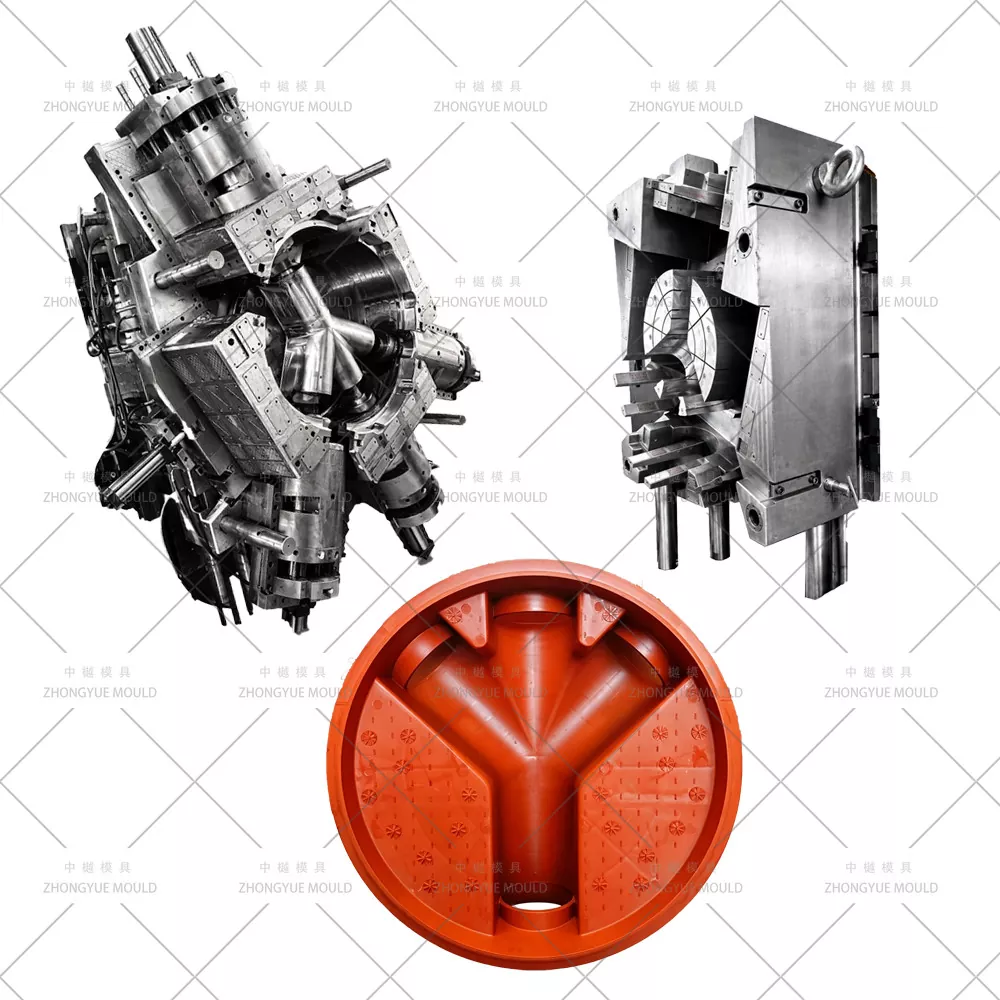

Qu'est-ce qu'une base de regard 4 voies PP DN1000 ?

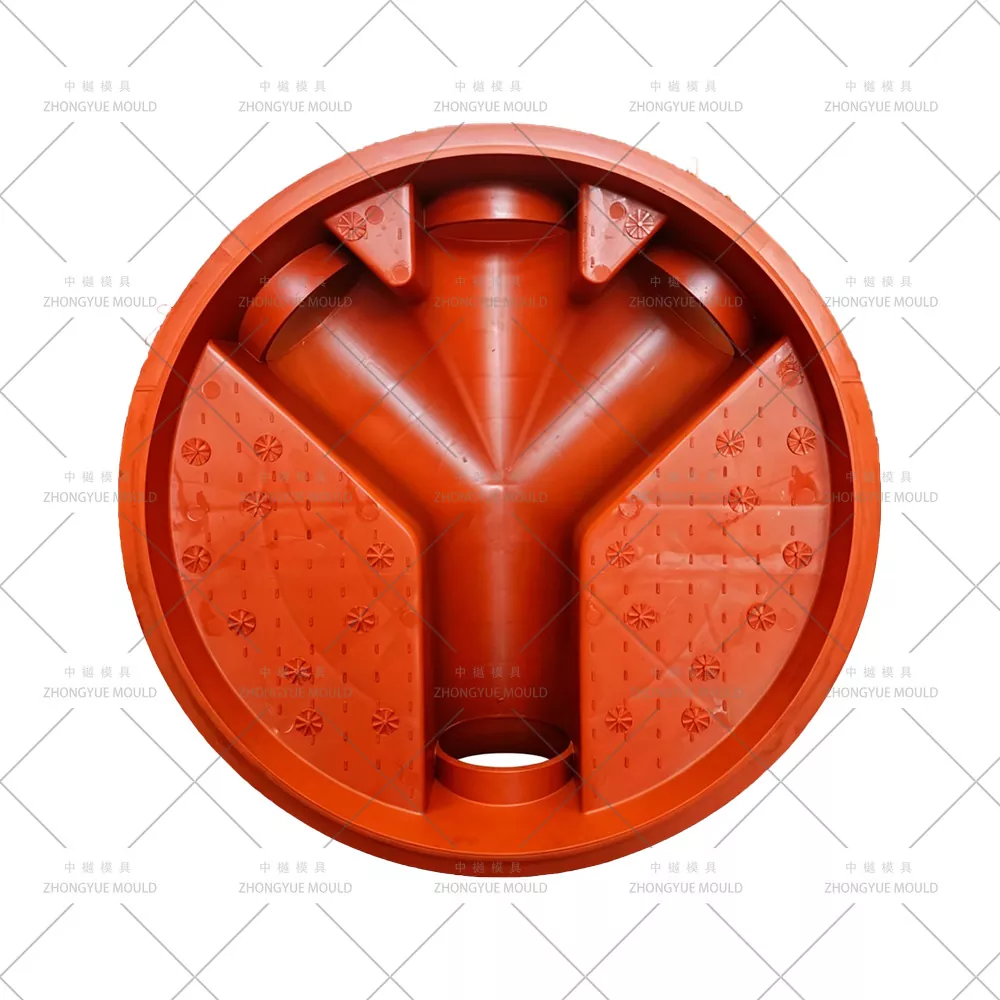

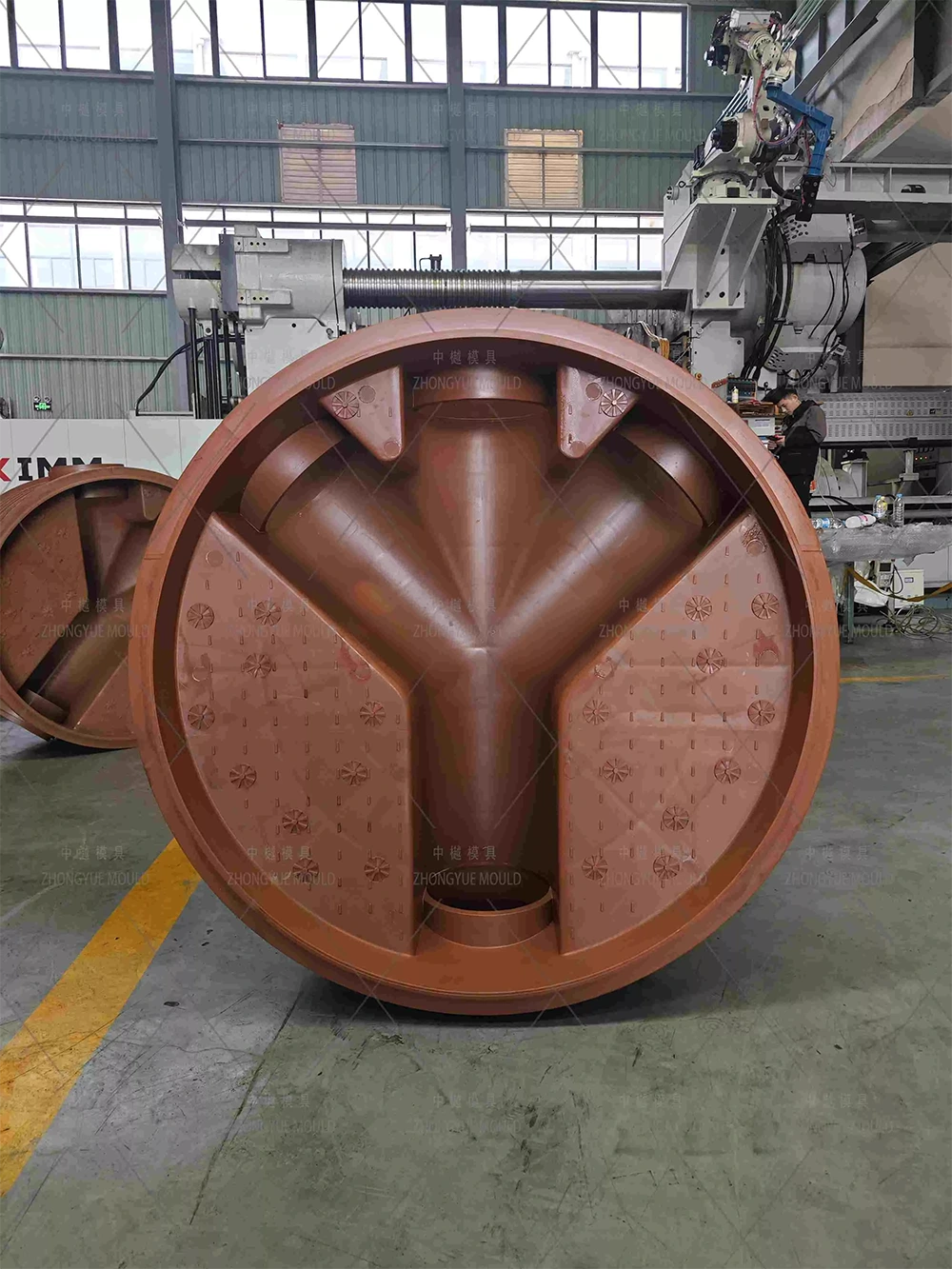

Diamètre de la base : Ø interne 1 000 mm (Ø extérieur généralement ~ 1 140 à 1 200 mm en fonction de l'épaisseur de la paroi)

Configuration : 4 voies = 1 entrée + 1 sortie (ci-contre) + 2 branches latérales (peut être des fiches vierges sur place) ; les prises sont conformes aux normes EN 13598-2 / DIN 19535

Tailles de douilles de tuyau : généralement DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 configurables via des bagues d'insertion échangeables

Matériau : Polypropylène (PP) vierge ou recyclé — résistant aux produits chimiques, léger, longue durée de vie (>50 ans sous terre)

Banc : canal d'écoulement moulé (puisard/banc) pour diriger l'effluent vers la sortie ; il peut s'agir d'un banc à rayon lisse ou plat selon la conception

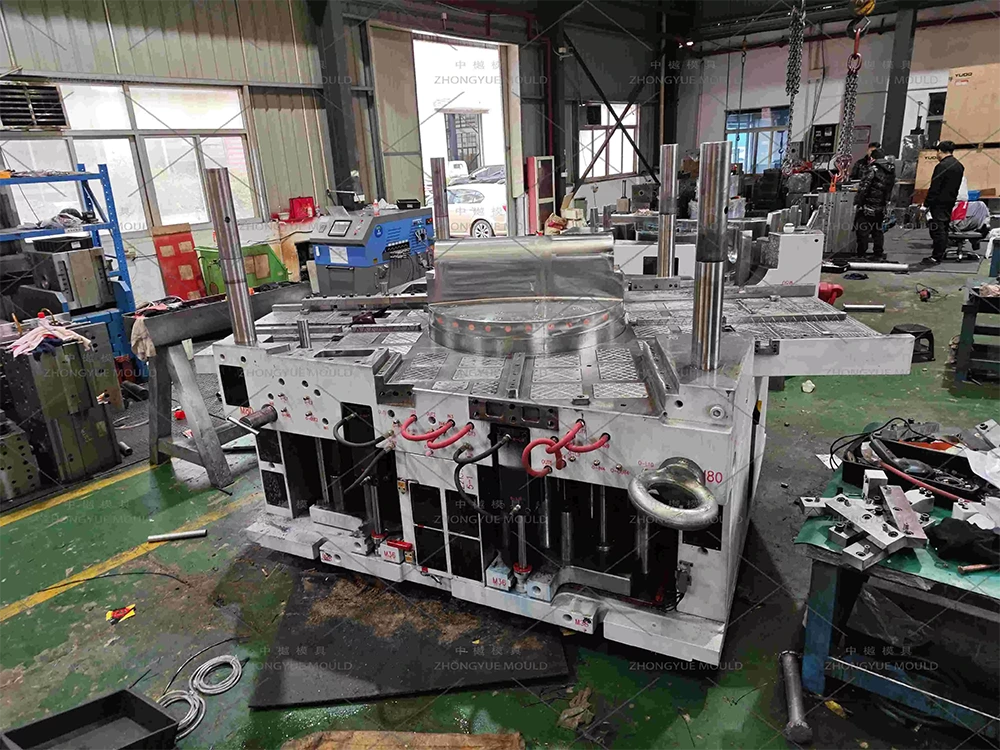

Comment ZHONGYUE conçoit un moule de base de trou d'homme de haute qualité

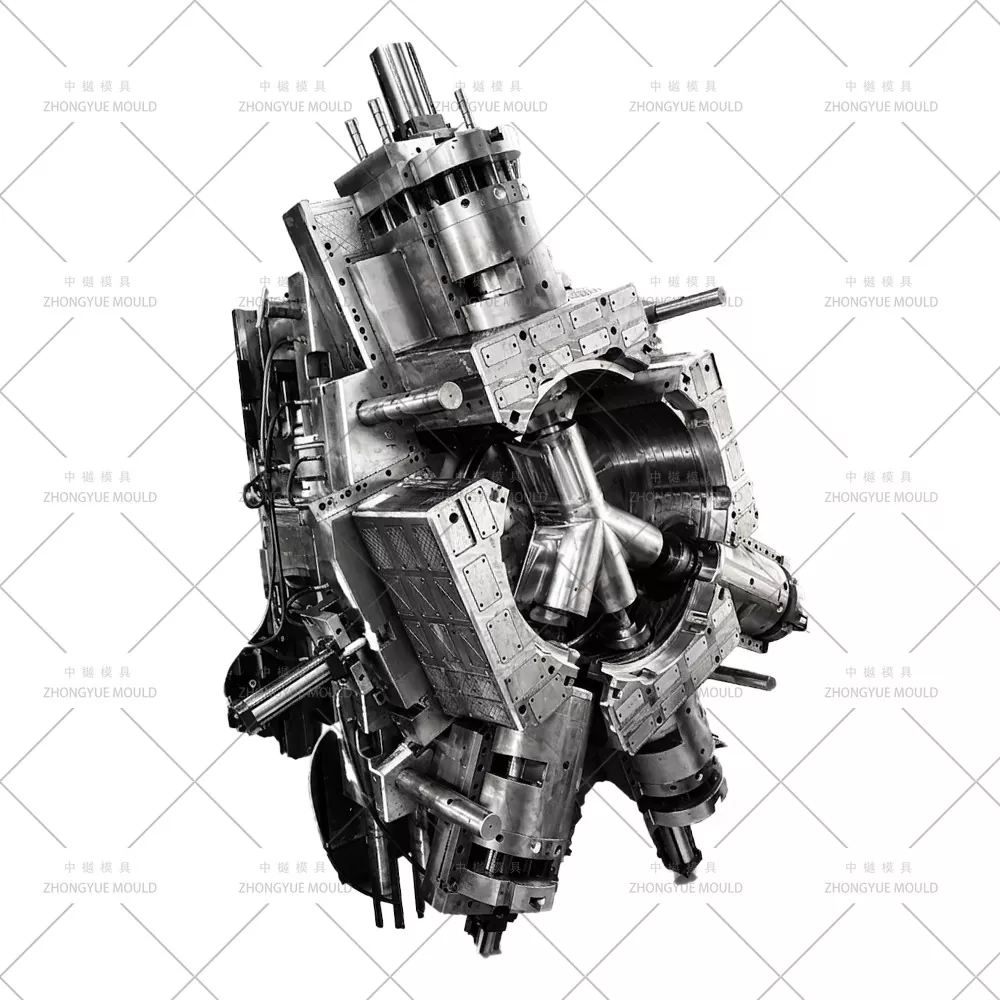

① Tirage hydraulique sur 4 côtés pour douilles de tuyaux

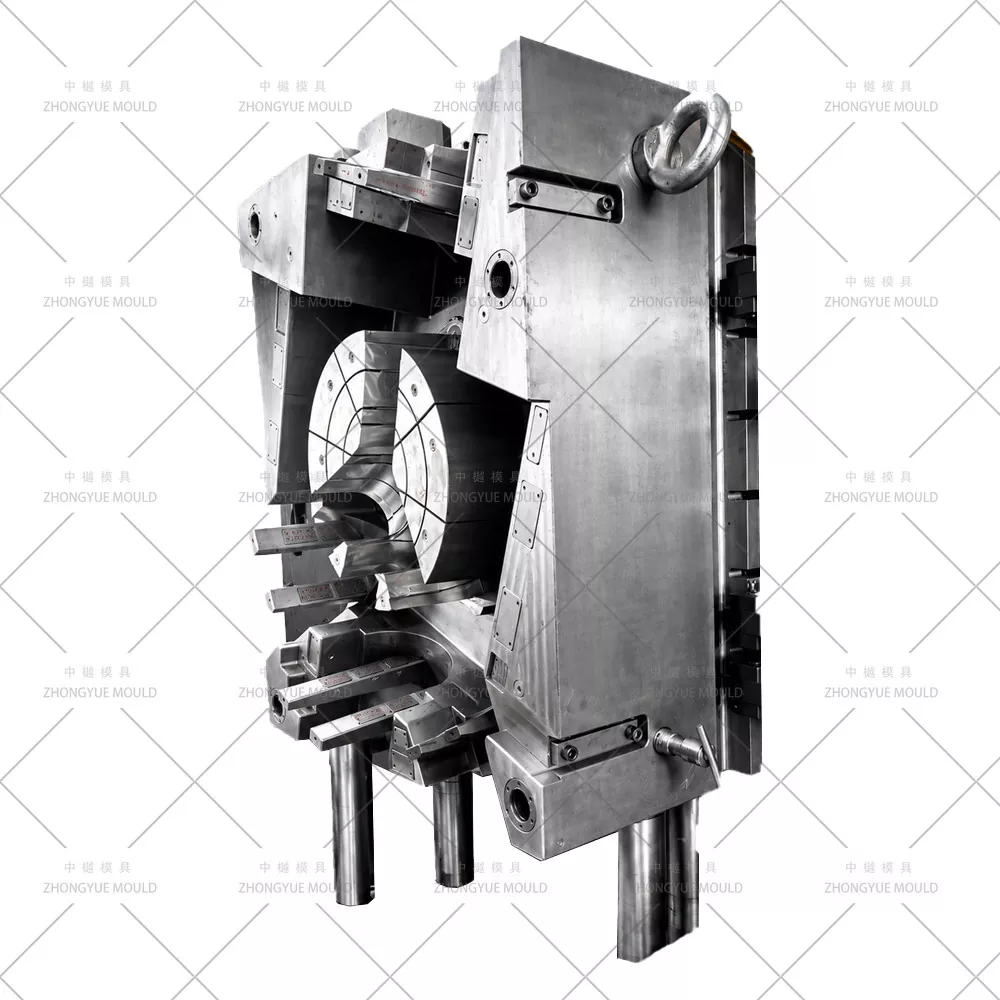

La caractéristique déterminante d'un moule de base à 4 voies pour trou d'homme en plastique PP DN1000 réside dans quatre grands noyaux latéraux formant les douilles/cloches de tuyaux.

Chaque noyau de douille est actionné par des vérins hydrauliques indépendants (ou des élévateurs à grand angle pour les douilles peu profondes), avec des interrupteurs de fin de course de sécurité à verrouillage empêchant la fermeture du moule si un noyau n'est pas complètement rétracté/avancé.

Les angles de dépouille des douilles sont calculés avec précision (généralement 1°–2°) avec des broches/manchons chromés pour un retrait en douceur et une longue durée de vie.

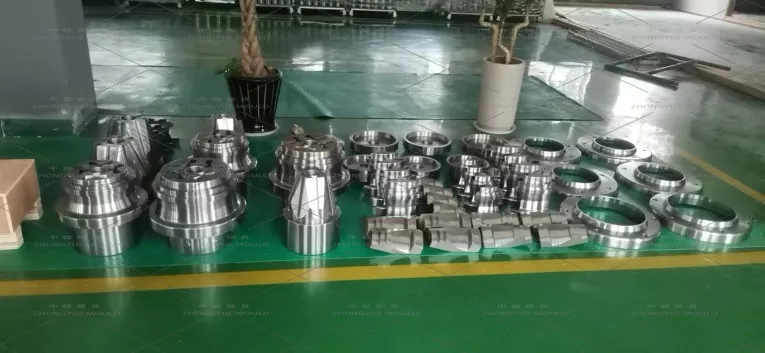

Les bagues d'insertion échangeables permettent différents diamètres de tuyaux (DN150 à DN600) sans réusinage de l'ensemble du noyau, ce qui représente une économie pour les fournisseurs de systèmes de chambres.

② Refroidissement profond de la cavité et construction de blocs d'insertion

Les fonds de regards ont des parois épaisses (8 à 15 mm) et un emboutissage profond : le refroidissement est essentiel pour la durée du cycle (généralement 120 à 200 secondes).

Noyau : Déflecteurs profondément percés + tubes barboteurs atteignant le fond du noyau profond pour un refroidissement uniforme.

Cavité (enveloppe extérieure) : Conduites d'eau connectées en série avec un espacement adéquat ; Inserts en BeCu (cuivre béryllium) au niveau des zones épaisses des nervures/bancs pour réduire les points chauds.

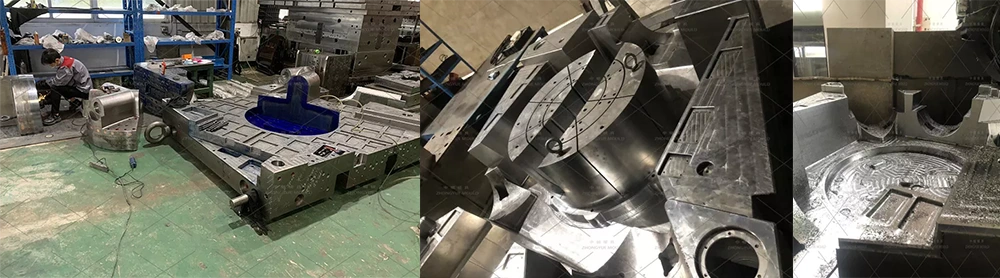

Corps du moule divisé en blocs d'inserts usinés avec précision pour un traitement CNC/EDM parallèle → Délai de livraison ~ 40 % plus court, maintenance/remplacement futur plus facile.

③ Sélection d'acier – Durabilité pour les outillages grand format

④ Éjection et détails du banc

Grande plaque d'éjection avec plus de 30 à 60 broches/manchons d'éjection placés sous les nervures du banc et la bride périphérique.

Anneau dévêtisseur en option pour l'éjection de la bride supérieure de grand diamètre.

La surface du banc moulée est polie/à texture contrôlée selon les normes EN pour les performances de débit.

⑤ Coureur et portail

Généralement une cheminée d'injection à un ou deux côtés + une porte de ventilateur / une porte de chevauchement en raison de la grande partie ; certaines conceptions utilisent une buse chaude (vanne séquentielle) pour un équilibre de remplissage à plusieurs portes sur de très grandes bases.

Puits de limaces froides et évents de dégazage conçus le long de la ligne de séparation et aux extrémités du banc pour éviter les marques de brûlure dans les retraits profonds.

Applications typiques

Égouts municipaux et drainage pluvial : chambres d'inspection DN1000 pour les développements résidentiels/commerciaux

Drainage routier et industriel : avec adaptateurs de couvercle robustes, compatibles avec les couvercles de regard D400/F900

Stations d'épuration des eaux usées : chambres d'accès aux stations de pompage et aux bassins de décantation

Systèmes de récupération d'eau de pluie : comme puisard/base de sédimentation avant filtration

Compatible avec EN 13598-2, DIN 19535 et les principales spécifications municipales lorsqu'il est produit avec un matériau PP certifié.

Pourquoi le moule ZHONGYUE pour votre moule de base de trou d'homme ?

Expérience éprouvée dans les grandes cavités – Bases de trou d'homme (Ø315 – Ø1 200), arbres, cônes et cadres de couverture fournis en Europe, en MER et au Moyen-Orient.

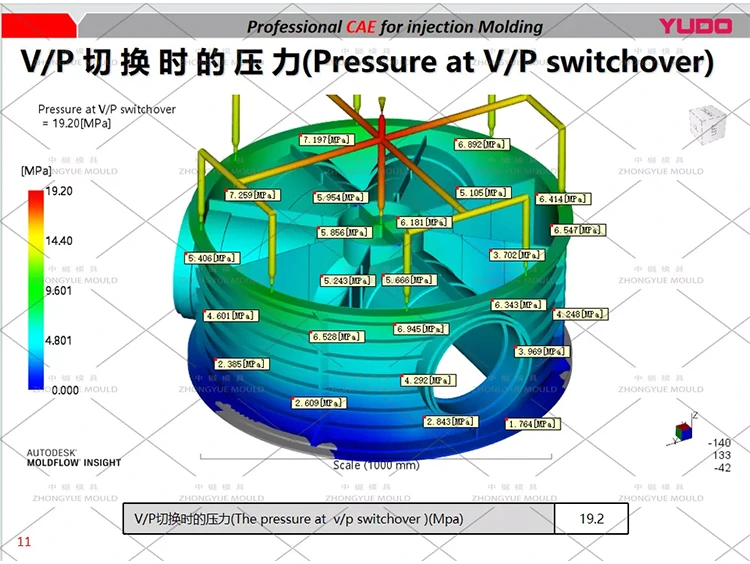

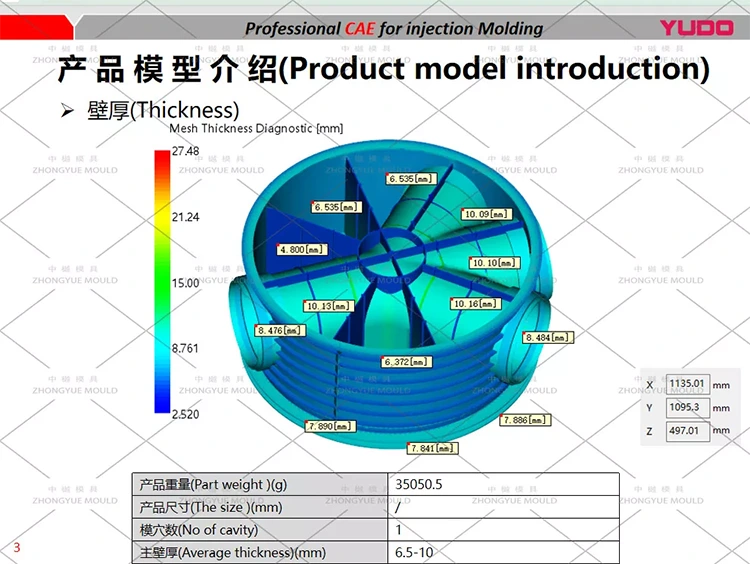

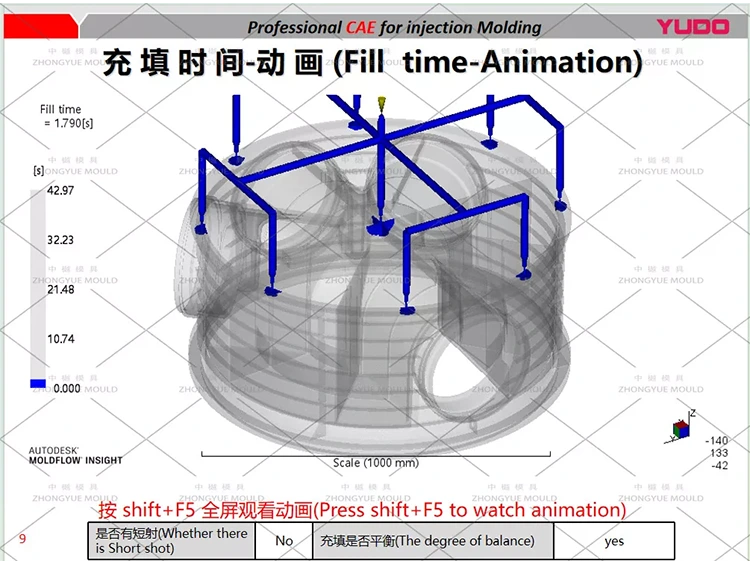

Moldflow et DFM avant la découpe de l'acier – Validez le modèle de remplissage, le risque de trace d'évier et l'uniformité du refroidissement avant l'usinage.

Usinage parallèle de blocs d'insertion – Réduit le délai de livraison d'environ 40 % ; simplifie la remise à neuf future des sections noyau/cavité usées.

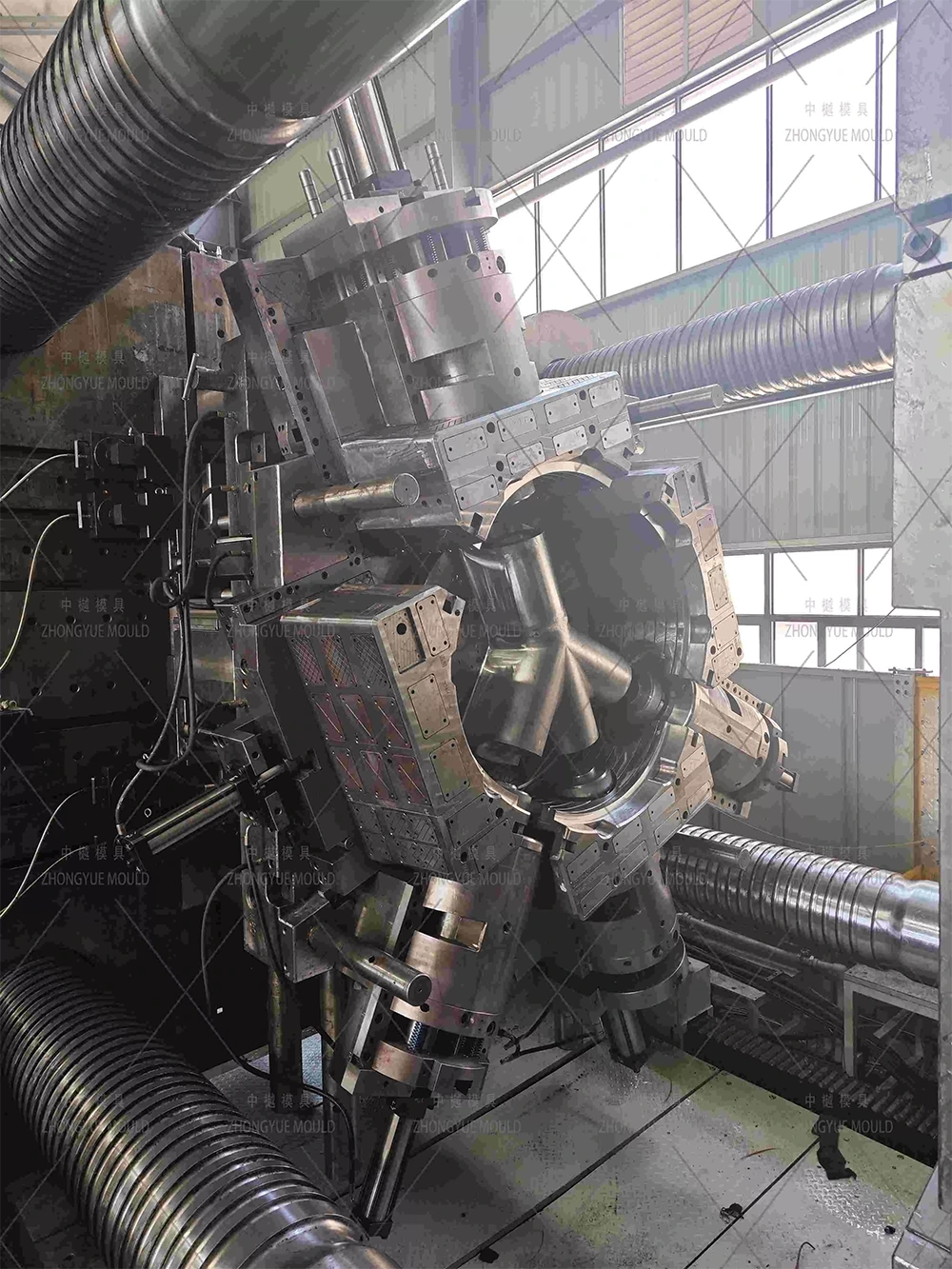

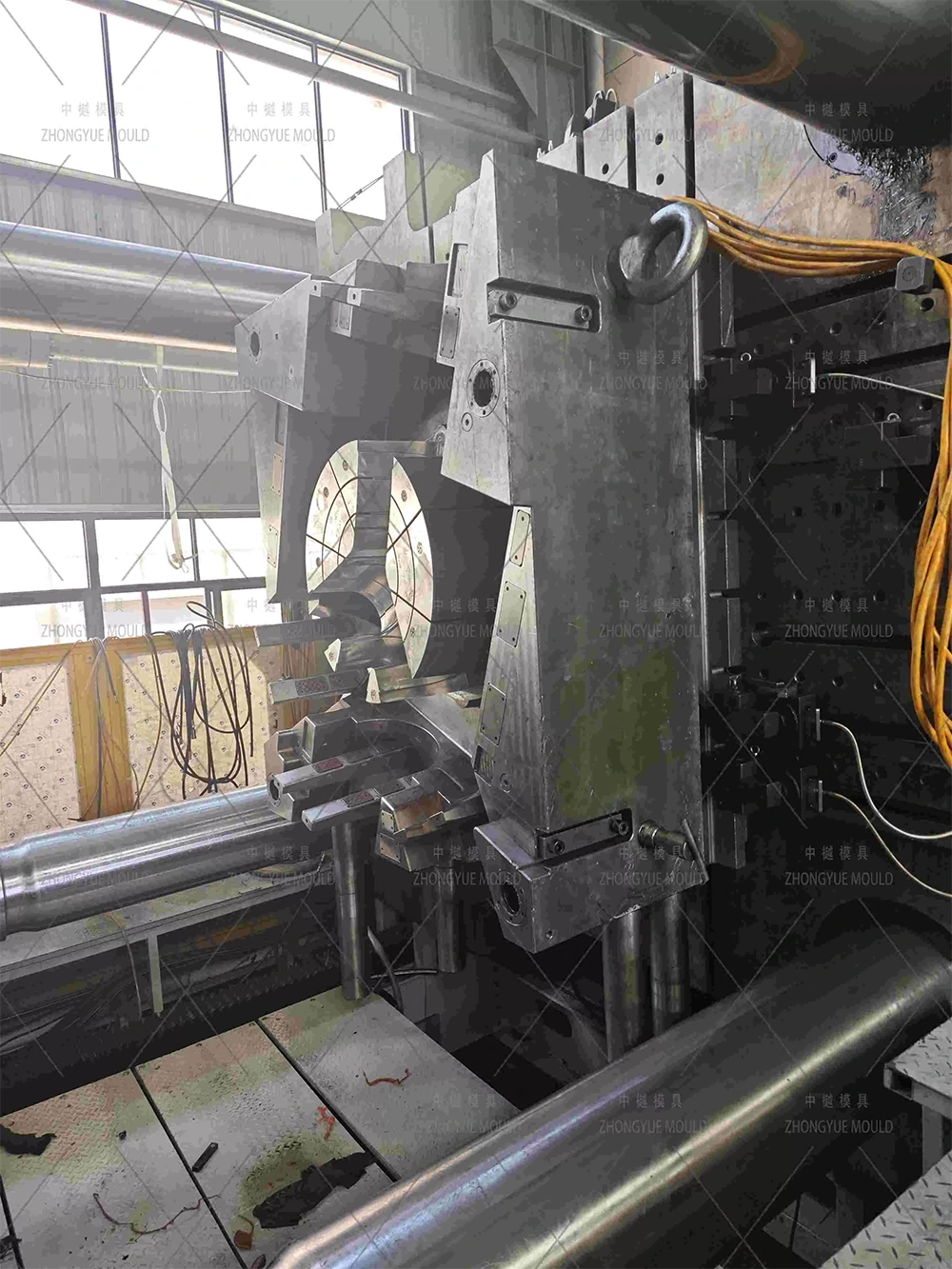

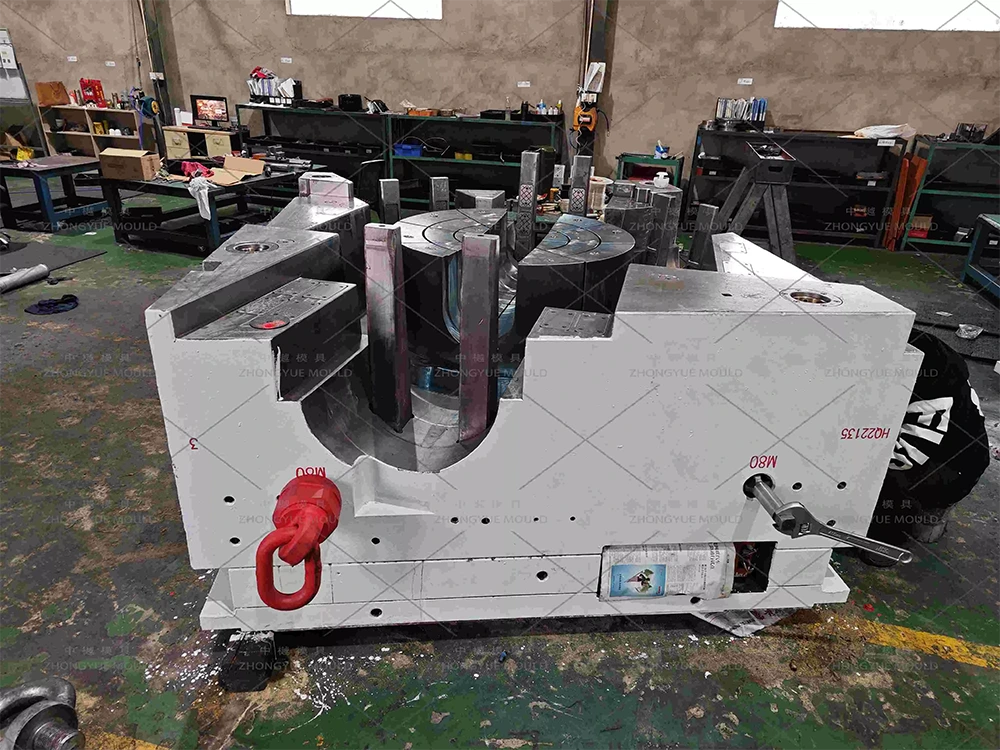

Package QC complet – inspection CMM, certificats d’acier, vidéo d’essai T0 + exemple de rapport dimensionnel avant expédition.

Pièces de rechange et support – Joints supplémentaires, bandes chauffantes (si une buse chaude est utilisée), flexibles hydrauliques, bagues d'insertion de douille ; dépannage à distance.
