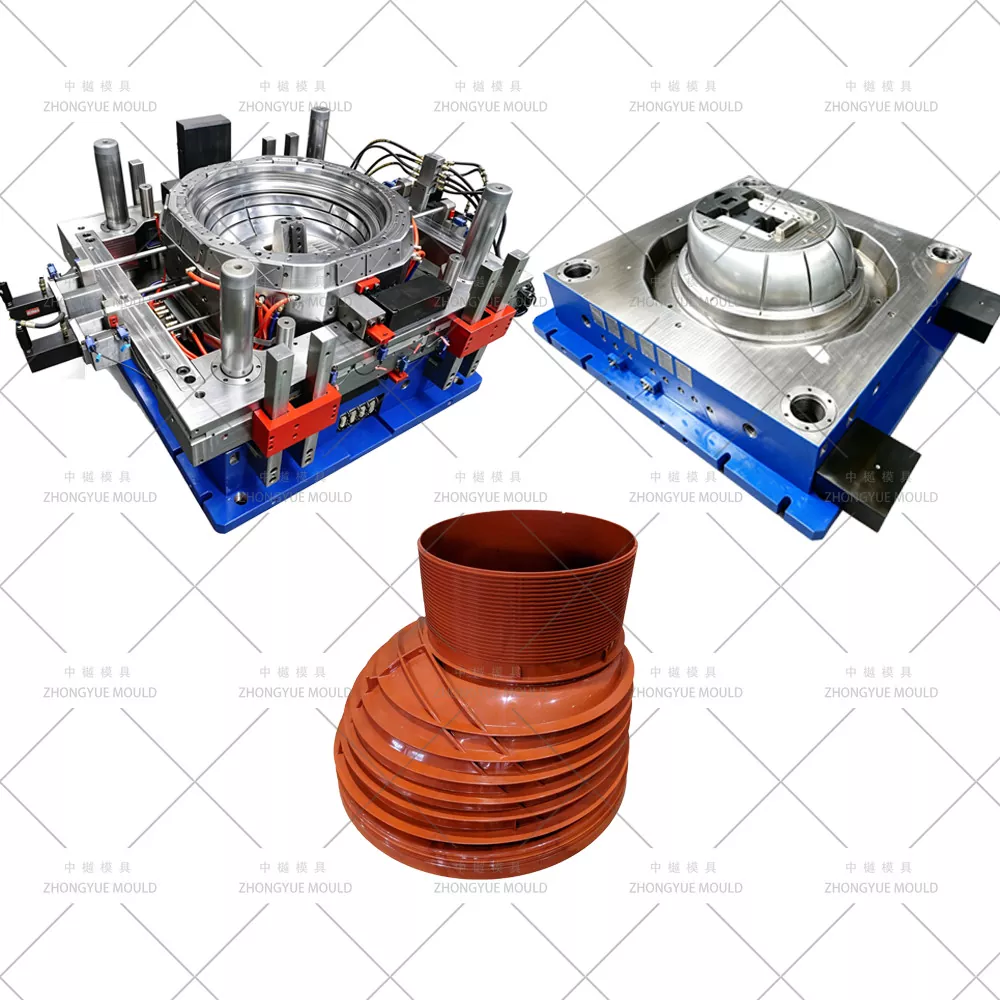

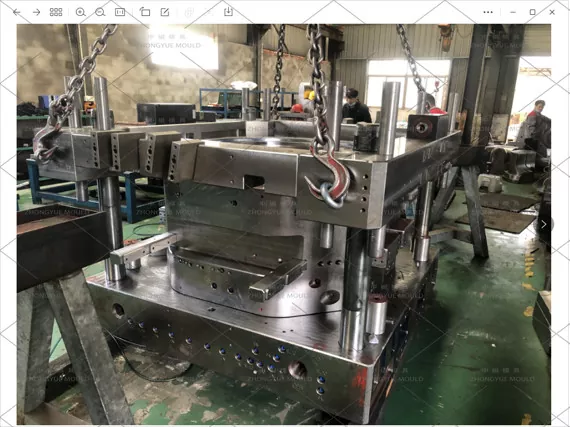

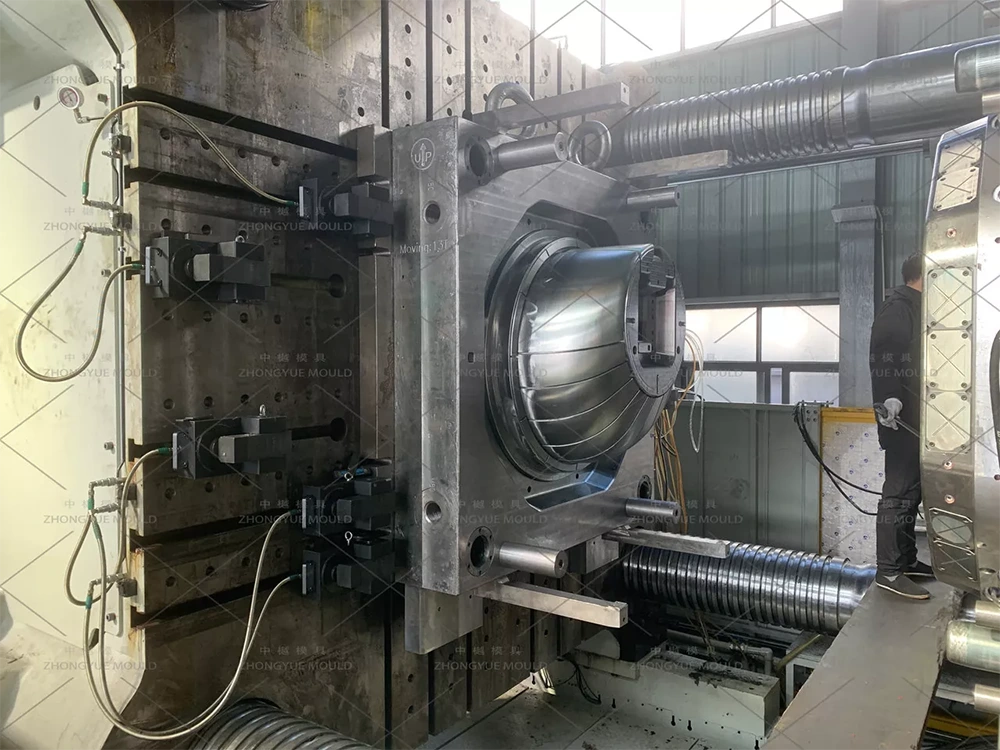

Moule de cône de trou d'homme en plastique PP DN1000

Dans un système complet de chambre d'inspection en plastique, l'adaptateur cône de réduction/conique relie l'arbre de grand diamètre (Ø1 000 mm) à la plus petite ouverture du couvercle d'accès (généralement Ø600 mm, Ø450 mm ou Ø315 mm). Il ramène le col de la chambre à une taille de trou d'homme standard tout en conservant l'intégrité structurelle et les performances d'étanchéité.

Le moule conique de trou d'homme en plastique PP DN1000 est l'outil d'injection de précision qui forme ce composant conique en polypropylène (PP), complet avec des rainures supérieure/inférieure pour les joints EPDM, des nervures de raidissement verticales internes/externes et des douilles d'échelle antidérapantes (en option). Chez ZHONGYUE MOLD (Huangyan, Taizhou, Chine), nous concevons des moules à cônes avec une construction à cavité divisée (couchée), un refroidissement du noyau à chicanes profondes avec des inserts BeCu et une compensation de retrait en PP (1,6 à 1,8 %), produisant des cônes conformes aux normes EN 13598-2/DIN.

Spécifications du moule de trou d'homme en plastique :

Spécifications techniques typiques – Moule à cône de regard PP DN1000

Égayez votre prochain projet de moule de trou d'homme en plastique !

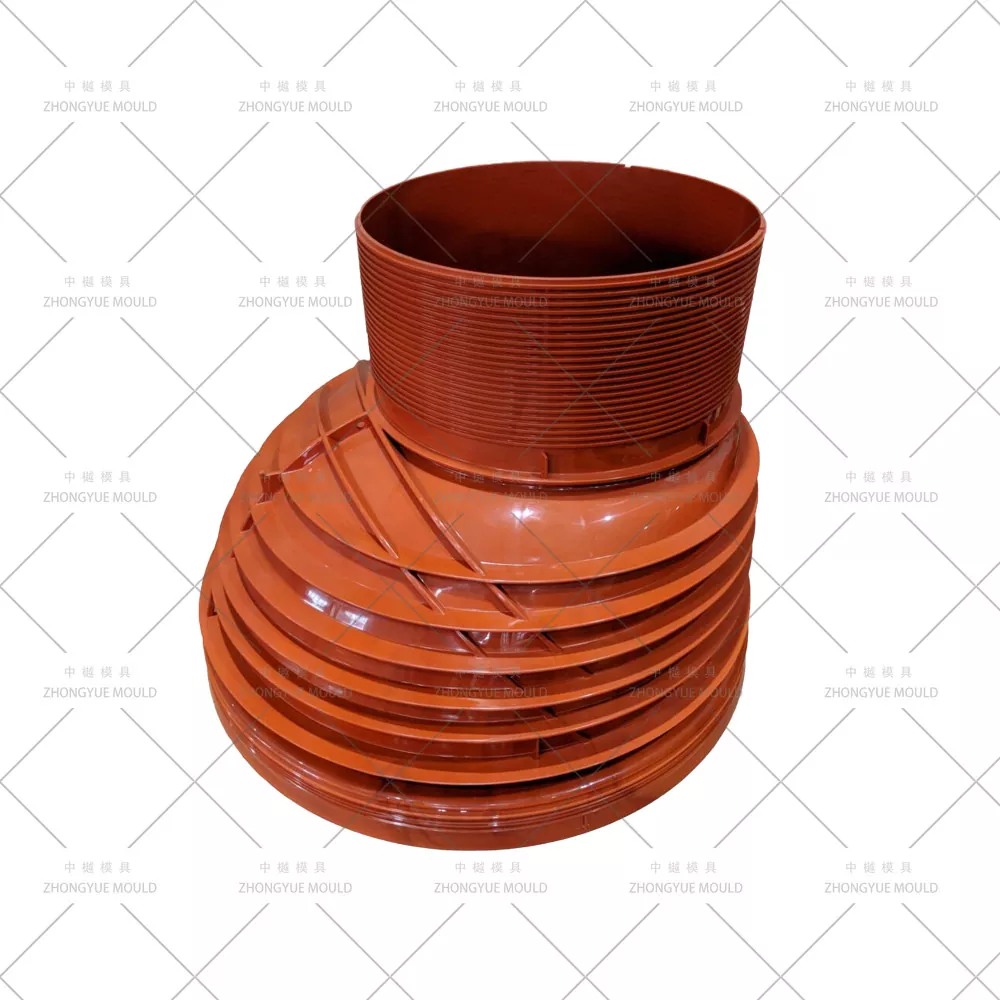

Qu'est-ce qu'un cône de réduction de trou d'homme PP DN1000 ?

Paramètre	Spécification typique
Ouverture supérieure (prise supérieure)	Ø1000 mm interne (correspond à l'arbre/rallonge extérieur)
Ouverture inférieure (robinet/prise inférieur)	Ø600 mm / Ø450 mm / Ø315 mm (personnalisable)
Hauteur	250 mm / 500 mm / 750 mm (le plus courant : 500 mm)
Épaisseur de paroi	6–10 mm (option renforcée par nervures disponible)
Matériel	Polypropylène (PP) vierge ou recyclé, MFI 2-6
Type de joint	Spigot & Socket avec joints à double lèvre EPDM
Caractéristiques	Nervures de renforcement verticales, supports d'échelle moulés en option, texture antidérapante sur la surface extérieure

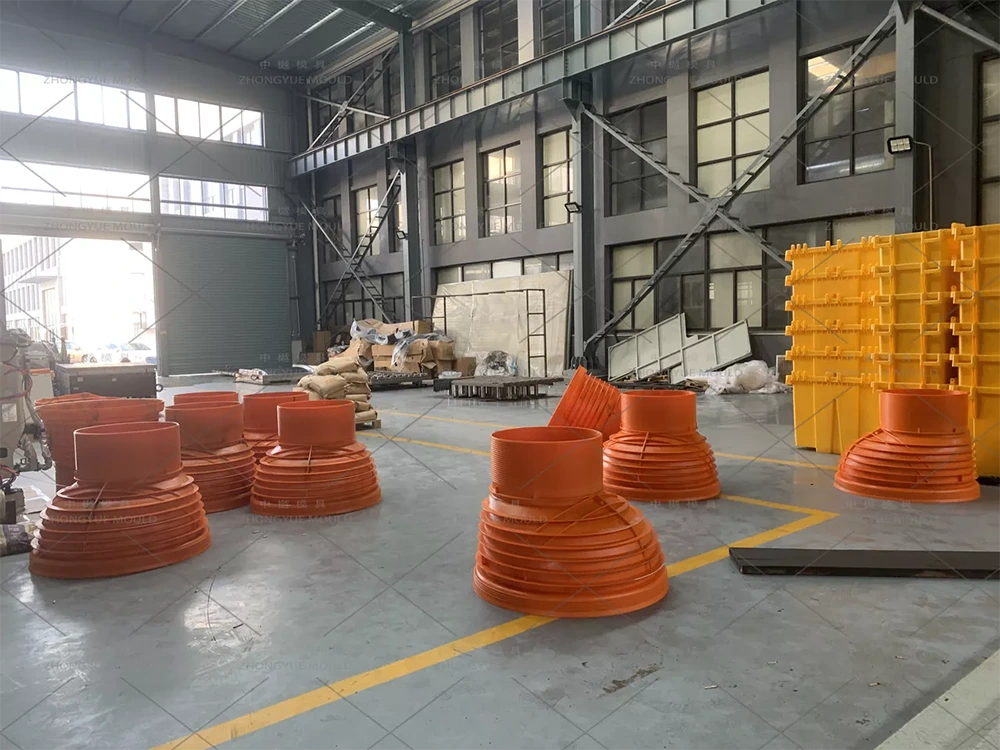

Les cônes ont généralement des parois lisses avec des nervures externes pour résister au flambement lorsqu'ils sont enterrés.

Comment ZHONGYUE conçoit un moule à cône de regard en plastique PP DN1000 de haute qualité

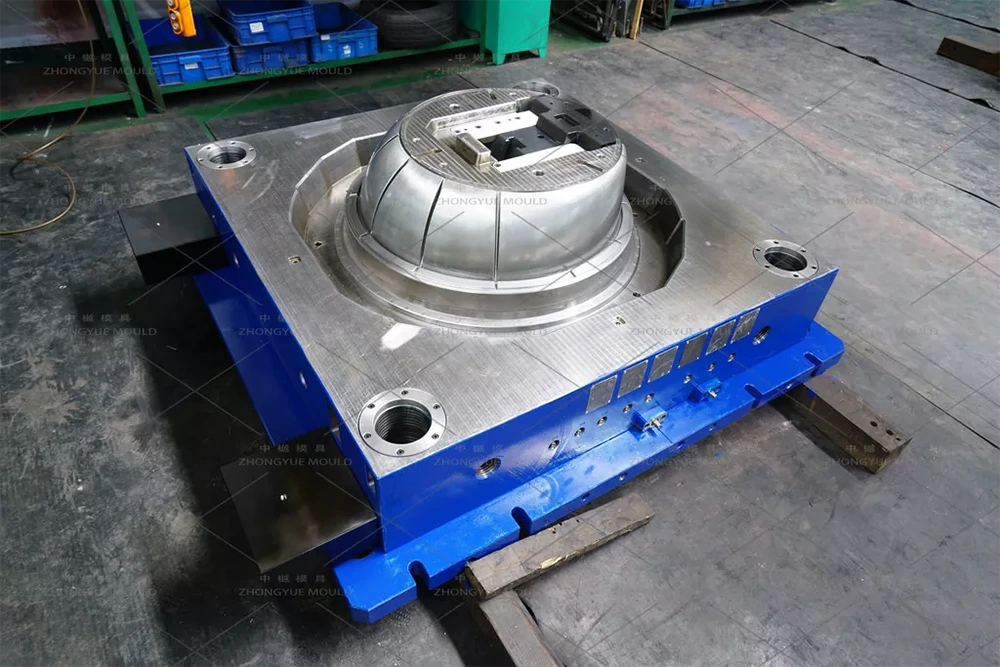

① Cavité divisée (moule creux / à deux moitiés) pour une géométrie conique

Le cône conique empêche le dénudage axial d'un noyau/cavité solide. Nos moules à cônes utilisent :

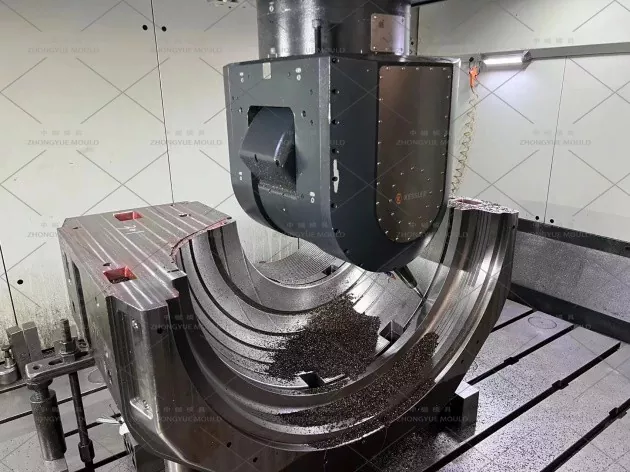

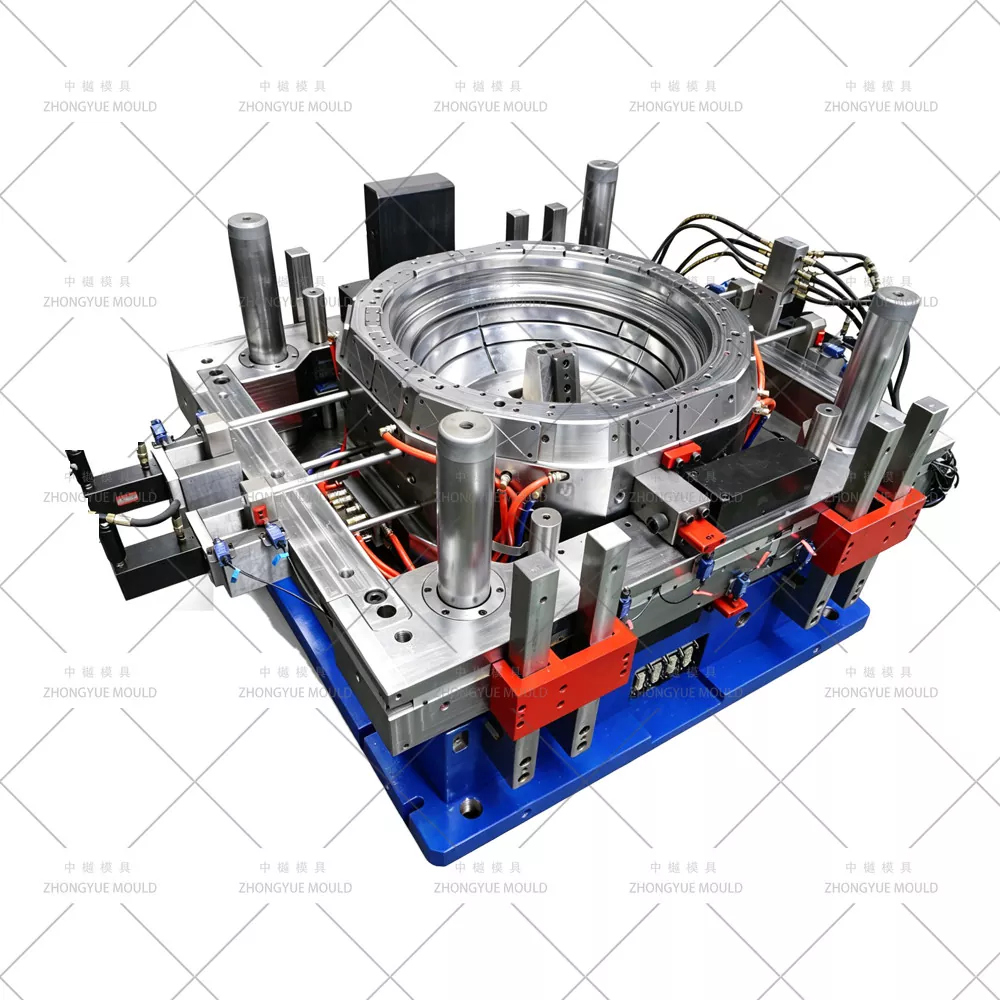

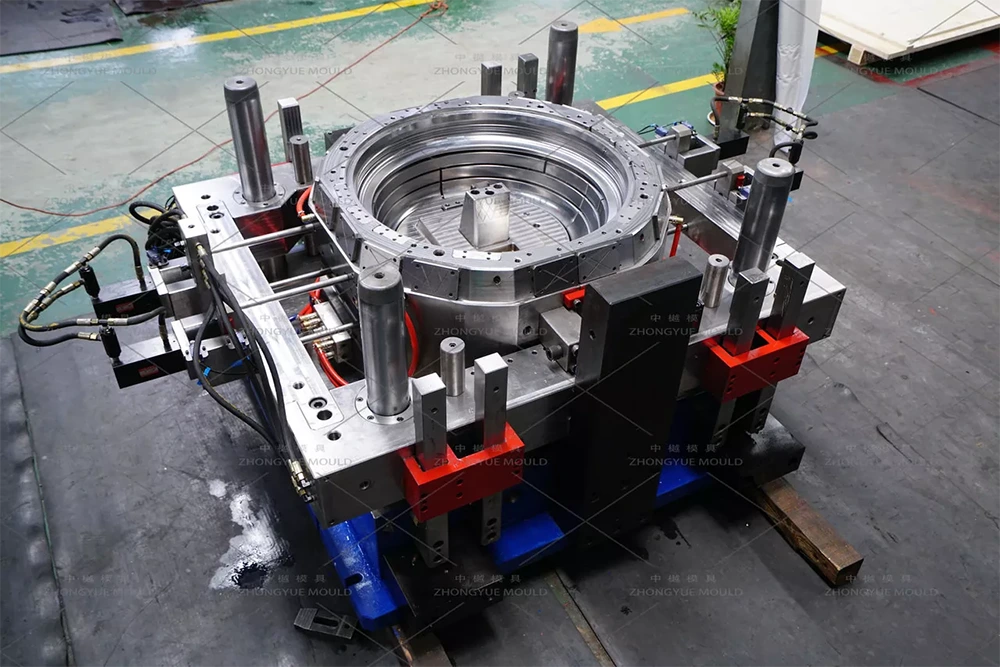

Conception à cavité divisée (moule à pétales à 2 ou 3 segments) actionnée par des vérins hydrauliques ou des broches de guidage inclinées pour une ouverture latérale.

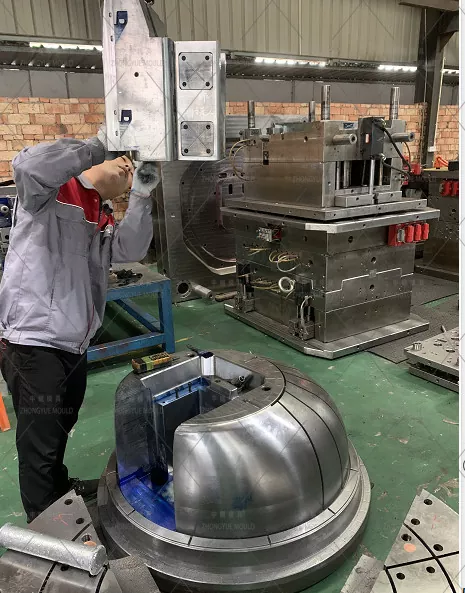

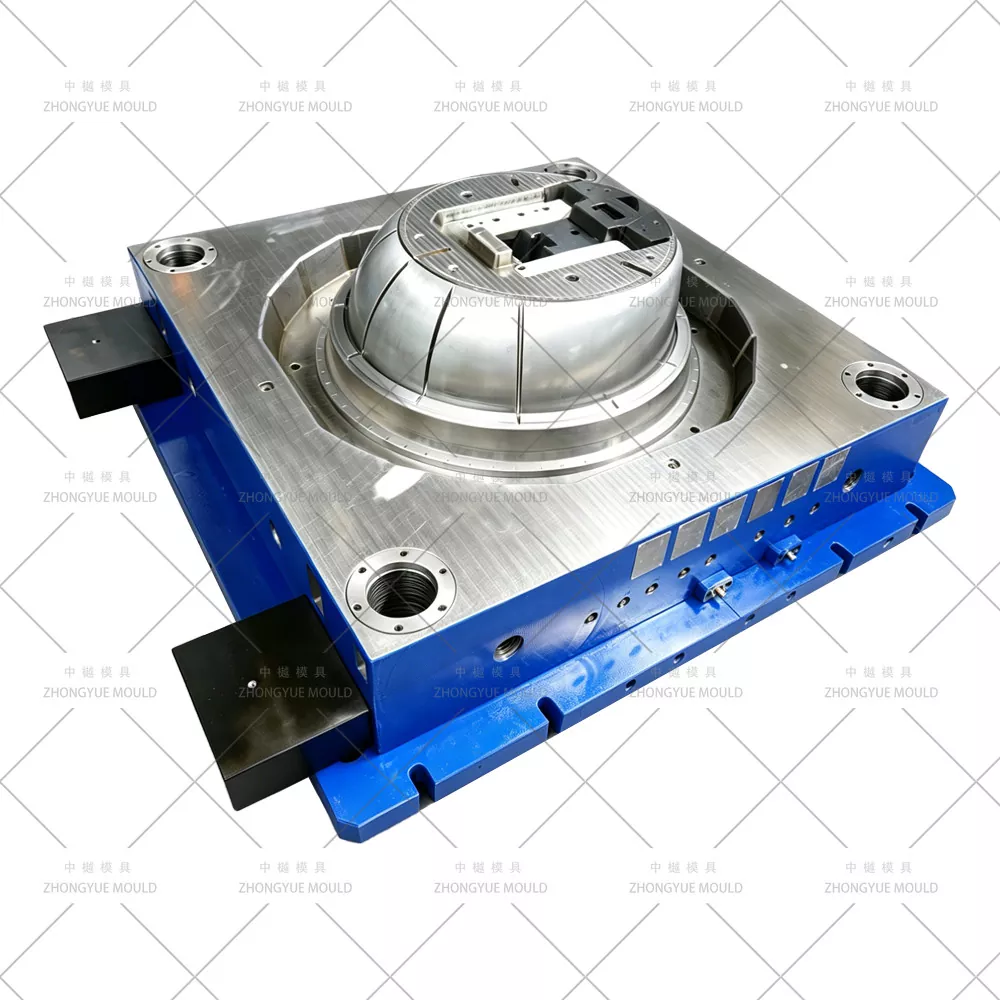

Le noyau interne (mandrin) est généralement fixe ou légèrement rétractable ; le produit se libère lorsque la cavité divisée s'ouvre.

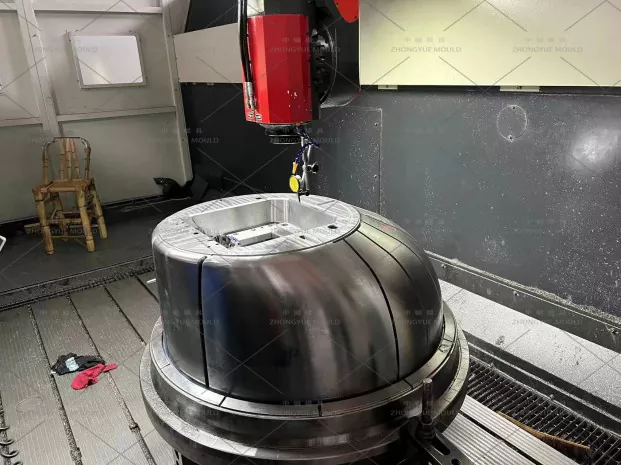

Les faces de séparation sont meulées à ±0,01 mm pour minimiser les bavures à la surface du cône.

Angle de dépouille sur le noyau intérieur : 1°–2° (en fonction de la zone) ; cavité extérieure fendue adaptée en conséquence.

② Refroidissement en cavité profonde – Déflecteur central

Temps de cycle des contrôles de refroidissement (généralement 70 à 120 secondes pour les cônes H=500 mm) :

Noyau interne : déflecteur profondément percé avec tube barboteur atteignant toute la profondeur du cône → refroidissement uniforme de l'intérieur vers l'extérieur et minimise l'ovalité.

Coque à cavité divisée : conduites d'eau zonées à 18–22 mm de la surface de moulage.

Zones de température indépendantes pour le noyau et la cavité afin de gérer le retrait différentiel du PP.

③ Compensation du retrait PP et précision de la rainure du joint

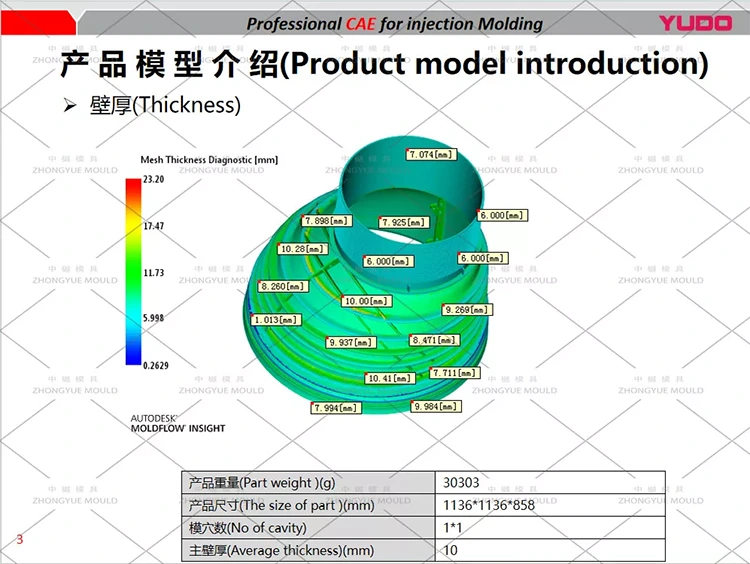

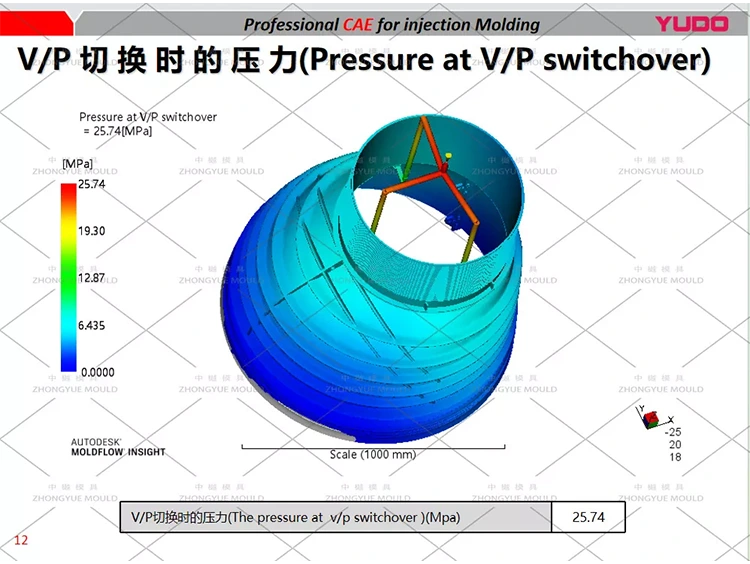

Mold CAD a compensé le retrait isotrope du PP de 1,6 à 1,8 %, vérifié par Moldflow sur demande.

Rainures d'étanchéité supérieures et inférieures (pour joint torique/joint à lèvre EPDM) usinées avec une tolérance de ±0,05 mm → garantissent un joint étanche avec l'arbre/la base/le couvercle adjacents.

Surface interne Ra ≤ 0,8 μm (option lisse) ; nervures externes avec une légère texture de pierre.

④ Sélection d’acier – Résistance à l’usure et longévité

Composant	Acier recommandé	Dureté	Note
Fond de moule	S50C /	—	Barres de liaison renforcées
Inserts à cavité divisée	P20 Pré-durci	HRC 28-33	Standard, 500 000 à 1 million de prises de vue
Noyau interne/mandrin	P20 Pré-durci	HRC 28-33	P20 préféré pour une meilleure résistance aux chocs thermiques sur le noyau profond
Plaques d'usure/voies coulissantes	Nitruré 718H	—	Réduit la friction lors de l'action divisée

⑤ Ouverture et ventilation

Généralement, une porte de ventilateur latérale ou une porte de chevauchement à l'extrémité de plus grand diamètre (extrémité supérieure de Ø 1 000 mm) pour remplir vers le bas, minimisant ainsi l'emprisonnement d'air dans la conicité.

Évents de la ligne de séparation le long du cône + bouchons de reniflard au niveau de la zone de dernier remplissage.

Norme de canaux froids ; buse chaude en option sur les lignes dédiées à gros volumes.

⑥ Verrouillages d'éjection et de sécurité

Éjection via une plaque d'éjection poussant sur la bride/épaulement lorsque la cavité divisée s'ouvre ; parfois assisté par un anneau de décapant.

Les capteurs de verrouillage hydraulique empêchent la fermeture du moule si la cavité divisée n'est pas complètement fermée ou si les noyaux ne sont pas rétractés.

Applications typiques

Chambres d'inspection des égouts municipaux et des collecteurs d'eaux pluviales : relient l'arbre de Ø1 000 mm au cadre de couvercle standard (adaptateur de couvercle DN600/DN450/DN315→DN315 ou DN190)

Chambres en bordure de route : avec adaptateurs de couverture résistants au trafic (D400/F900)

Systèmes de chambres modulaires : compatibles avec les arbres en PP (250/500/750/1 000 mm) et les bases d'établi — conformité totale à la norme EN 13598-2 lorsqu'ils sont produits avec du PP certifié

Atténuation des eaux de pluie / Chambres de trempage : comme transition vers la couverture d'accès

Pourquoi le moule ZHONGYUE pour votre moule à cône de trou d'homme ?

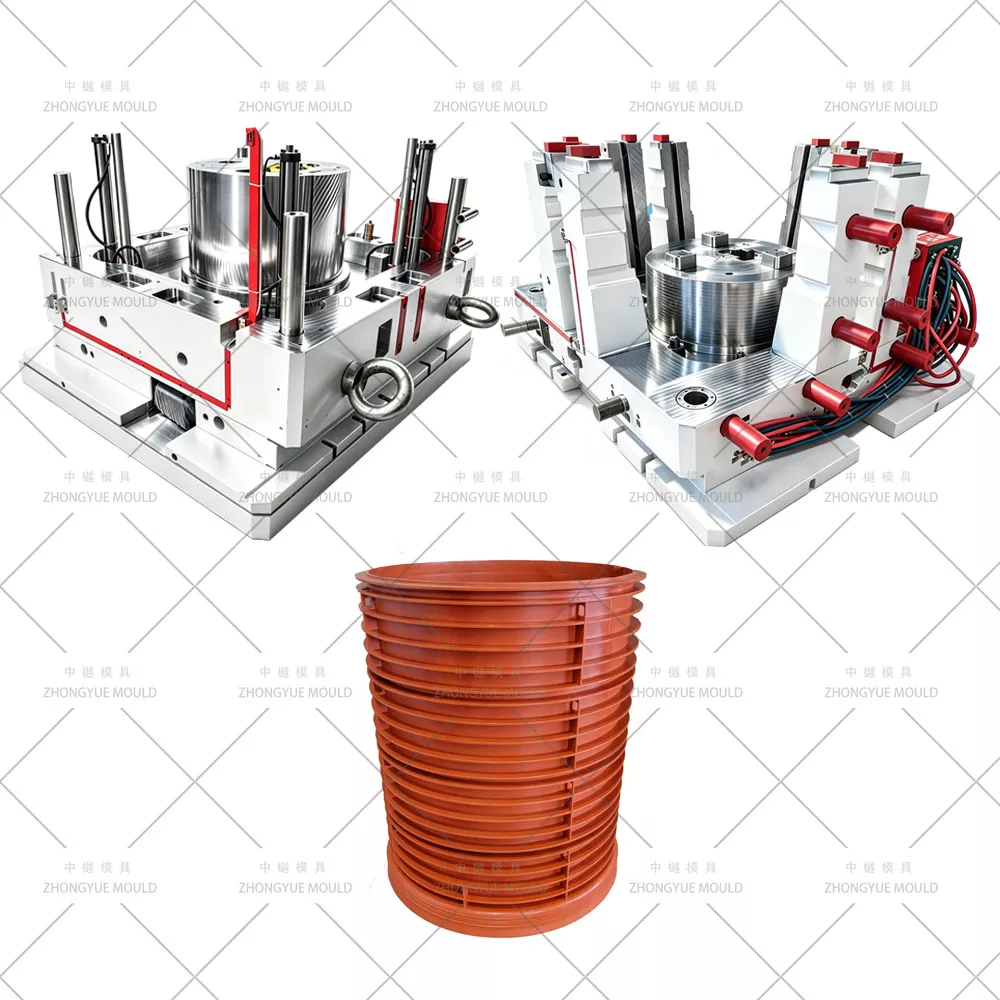

Système complet de moule de chambre d'inspection – Nous fabriquons une base (2/3/4 voies) + un arbre (250–1 000 mm) + un cône (diverses réductions) + un cadre de couverture – un guichet unique pour les fournisseurs de systèmes de chambre.

Expertise en matière de cavité divisée – Faces de séparation rectifiées, bavure minimale, sécurité de verrouillage hydraulique, libération précise du cône.

Refroidissement par emboutissage profond – Barboteur à chicanes + inserts BeCu → déformation minimisée et cycle plus court sur la géométrie conique.

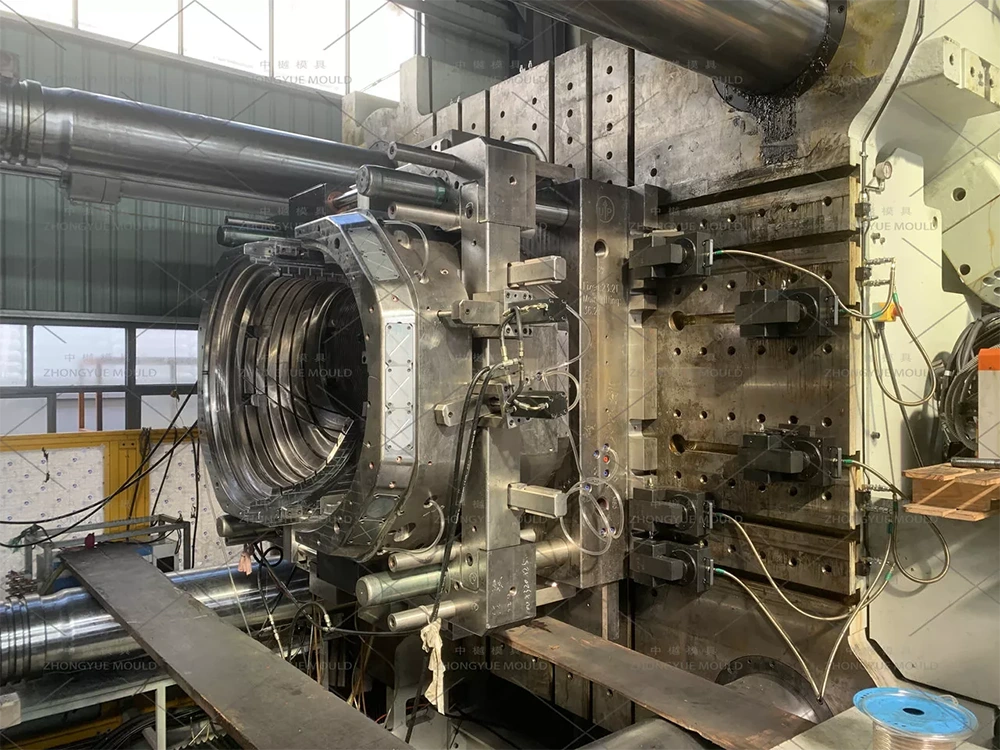

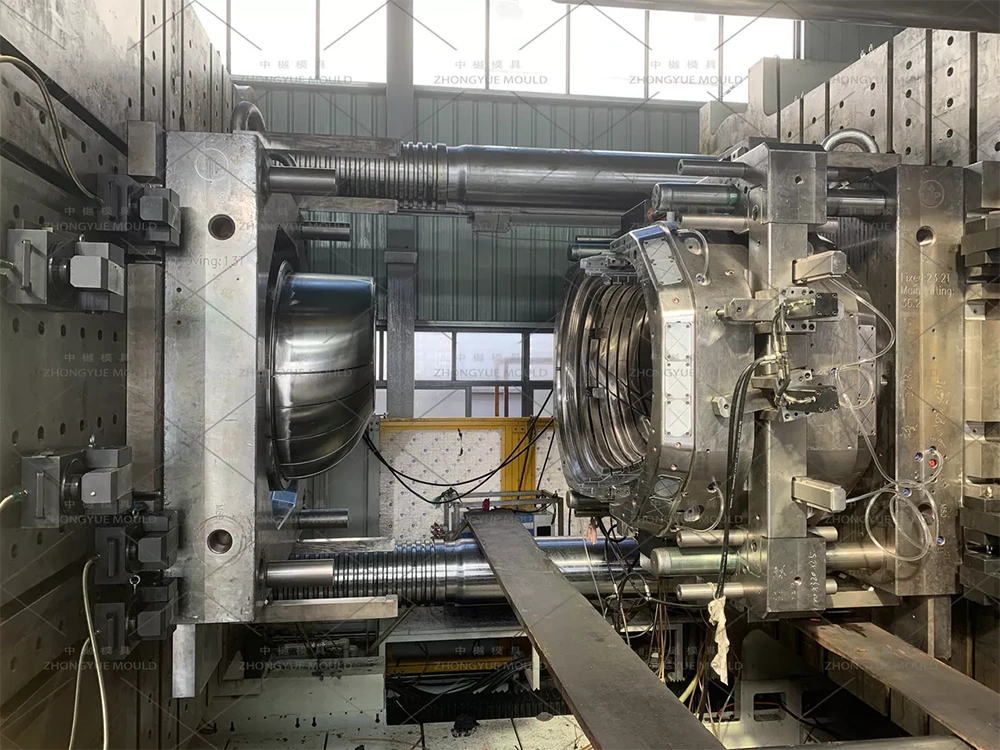

Package QC complet – Inspection CMM, certificats d’acier, vidéo d’essai T0 et exemple de rapport dimensionnel avant expédition.

Pièces de rechange et assistance – Joints supplémentaires, plaques d'usure, bandes chauffantes (si buse chaude), dépannage à distance.
