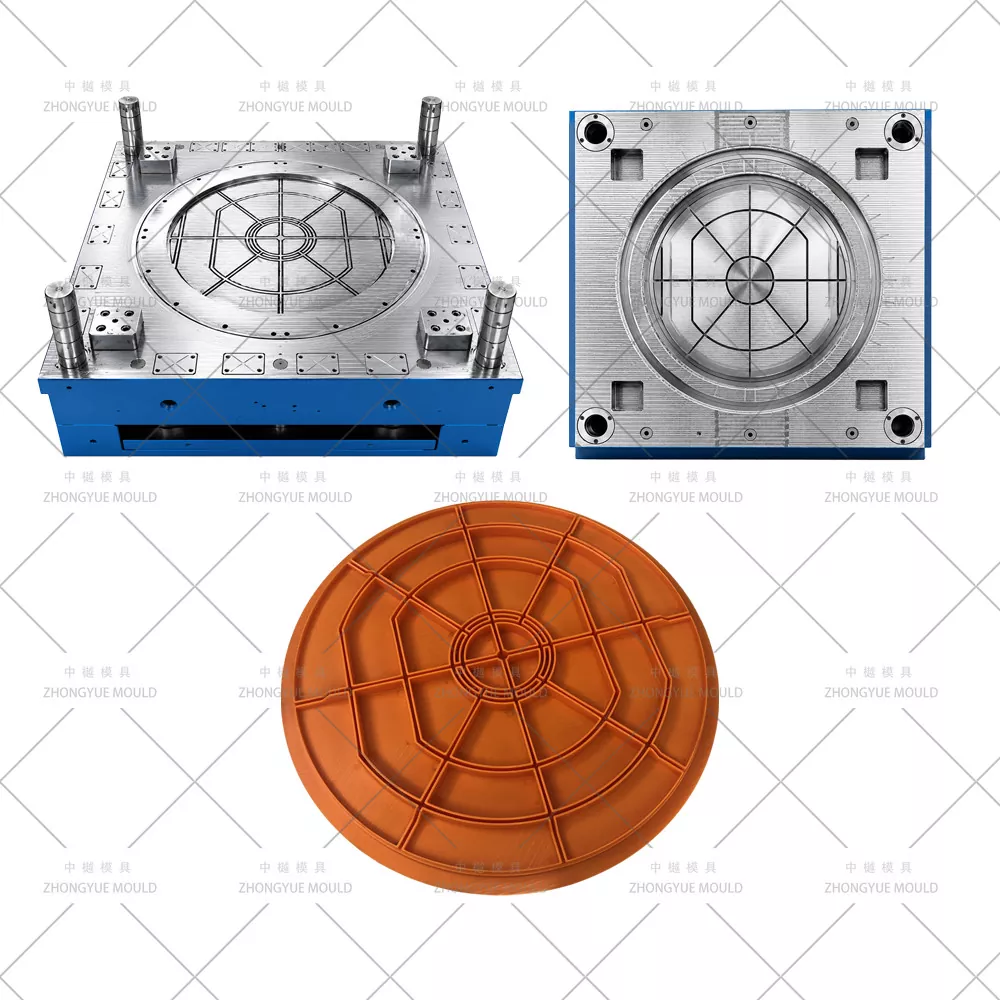

Moule de couvercle de trou d'homme en plastique PP DN1000

Moule de couvercle de trou d'homme en plastique PP - Moulage par injection de couvercle et de cadre de chambre d'inspection par ZHONGYUE MOLD

Dans un système complet de chambre d'inspection en plastique — comprenant Base → Arbre(s) d'extension → Cône de réduction  → Couvercle et cadre — le composant le plus haut doit fournir un accès sécurisé à pied/en voiture, une étanchéité étanche avec le cône ou l'arbre, une surface de marche antidérapante et une compatibilité avec les ouvertures transparentes standard (Ø315 mm / Ø450 mm / Ø600 mm).

Le moule de couvercle de trou d'homme en plastique PP DN1000 est l'outil d'injection de précision qui produit le couvercle (parfois avec une fente de renfort en acier) et son cadre PP correspondant (carré ou rond) à partir de polypropylène (PP, MFI 2-6), souvent avec un motif antidérapant intégralement moulé et une rainure d'étanchéité EPDM/joint torique. Chez ZHONGYUE MOLD (Huangyan, Taizhou, Chine), nous fabriquons des moules pour couvercles de chambre d'inspection conformes à la norme EN 124 / EN 13598-2 — disponibles en version légère (A15/B125) à robuste (C250/D400 avec option d'insert composite/acier) — conçus avec de l'acier 718H, un refroidissement par déflecteur et une cavité à finition miroir/texturée.

Spécifications du moule de trou d'homme en plastique :

Spécifications techniques typiques - Couvercle de trou d'homme et moule de cadre en PP

Égayez votre prochain projet de moule de trou d'homme en plastique !

Configurations typiques de couvercle et de cadre de trou d'homme

Remarque : Pour les systèmes de chambre d'inspection DN1000, le couvercle d'accès est généralement une ouverture transparente de Ø315 mm ou Ø450 mm (installée sur le dessus du cône DN1000 → DN450 ou de l'adaptateur d'arbre DN450), PAS un couvercle de Ø1000 mm.

Comment ZHONGYUE conçoit un moule de couvercle de regard de haute qualité

① Sélection de l'acier – Équilibre entre l'usure et le coût

Les moules de couverture sont plus petits que la base/l'arbre mais nécessitent une finition de surface fine :

Durée de vie du moule : 500 000 – 1 000 000 de tirs.

② Temps de refroidissement et de cycle optimisés

Les couvercles (épaisseur 5 à 12 mm) et les cadres (mur 6 à 10 mm) refroidissent relativement rapidement, mais les rainures de joint et les bossages de charnière/loquet sont des pièges à chaleur :

Conduites d'eau à chicanes + tubes barboteurs dans le noyau du cadre pour un refroidissement uniforme.

Plaques à cavité avec canaux d'eau en série/parallèle à 15–20 mm de la surface.

Temps de cycle typique : 30 à 60 secondes (couverture), 45 à 80 secondes (cadre profond).

③ Finition de surface – Texture antidérapante et polissage miroir.

Surface de marche de la couverture : texture de pierre EDM / texture moletée en diamant (Ra 3–6 μm) conformément à l'exigence antidérapante EN 124 — gravée ou texturée EDM dans la cavité.

Intérieur de la douille du cadre : lisse (Ra ≤ 0,8 μm) pour une mise en place facile du joint EPDM.

Marquage : logo de l'entreprise en relief/gravé, marquage de la classe de charge ("B125"), norme (EN 124) — le tout gravé dans la cavité/la cavité supérieure du couvercle.

④ Ouverture, ventilation et éjection

Habituellement, une porte de ventilateur latérale ou une porte de chevauchement de bord à remplir à partir de la jupe du cadre ou de la périphérie du couvercle → évite la ligne de soudure sur la face supérieure antidérapante.

Aérations au niveau des zones de dernier remplissage (boîtier de charnière, évidement de la goupille de verrouillage) pour éviter les marques de brûlure.

Éjection via des éjecteurs sous la bride du cadre / le bord du couvercle ; en option plaque de dévêtissage pour cadre.

Moule familial à deux cavités en option (1 couvercle + 1 cadre dans un moule) disponible pour les ensembles assortis.

⑤ Moulage d'insertion en acier/composite en option

Pour les couvertures classées C250/D400 : le moule peut être conçu avec des poches de placement d'inserts métalliques — plaque de renfort en acier placée manuellement ou par robot avant fermeture → surmoulée avec du PP.

Applications typiques

Drainage Municipal & Résidentiel : Couvercles d'accès Ø315/Ø450 sur les regards (compatibles avec le système DN1000 via cône)

Allées domestiques/véhicules légers : cadre en PP classé B125 avec couvercle texturé

Espaces paysagers / Zones piétonnes : couvertures légères classées A15

Industriel/Parking (avec insert en acier) : PP composite classé C250 + couvercle en acier (moulé dans notre outil capable de moulage par insert)

Compatible avec EN 124 / EN 13598-2 lorsqu'il est produit avec du PP certifié et une conception de nervures appropriée

Pourquoi le moule ZHONGYUE pour votre moule de couvercle de trou d'homme ?

Capacité complète du système de chambre d'inspection – Nous fabriquons des moules pour la base (2/3/4 voies) + l'arbre (250-1 000 mm) + le cône + le couvercle et le cadre – un guichet unique pour les fournisseurs de systèmes de chambre.

Expertise en matière de texture de surface – motif antidérapant EDM, gravure du logo, intérieurs de douilles polis miroir.

Option de moule familial – Couvercle + Cadre en un seul outil pour gagner du temps de changement de machine.

Package QC complet – Inspection CMM, certificats d’acier, vidéo d’essai T0 et rapport d’échantillon avant expédition.

Pièces de rechange et assistance – Éjecteurs supplémentaires, joints, bandes chauffantes (si buse chaude), dépannage à distance.

Complétez votre ensemble de moules pour chambre d'inspection

Associez ce moule de couvercle et de cadre de trou d'homme en PP à notre :

[Moule de base à 4 voies en plastique PP DN1000]

[Moule d'arbre d'extension de trou d'homme en plastique PP DN1000 L=1000mm]

[Moule de cône de regard en plastique PP DN1000 DN1000 → DN450/DN600]
