Moule d'extension de trou d'homme en plastique PP DN1000

Moule d'extension de trou d'homme en plastique PP DN1000 - Chambre d'inspection L = 1000 mm Moulage par injection par ZHONGYUE MOLD

Dans les systèmes de drainage municipaux modernes, les chambres d'inspection en plastique remplacent les regards traditionnels en brique et en béton par des composants modulaires légers, résistants à la corrosion et faciles à installer. Une chambre complète se compose de :

Base (fond/base inclinée) – avec prises d'entrée/sortie

Arbre(s) d'extension/anneaux de colonne montante – ajustez la profondeur de la chambre au niveau du sol

Cône / Section de réduction

Cadre de couverture et grille

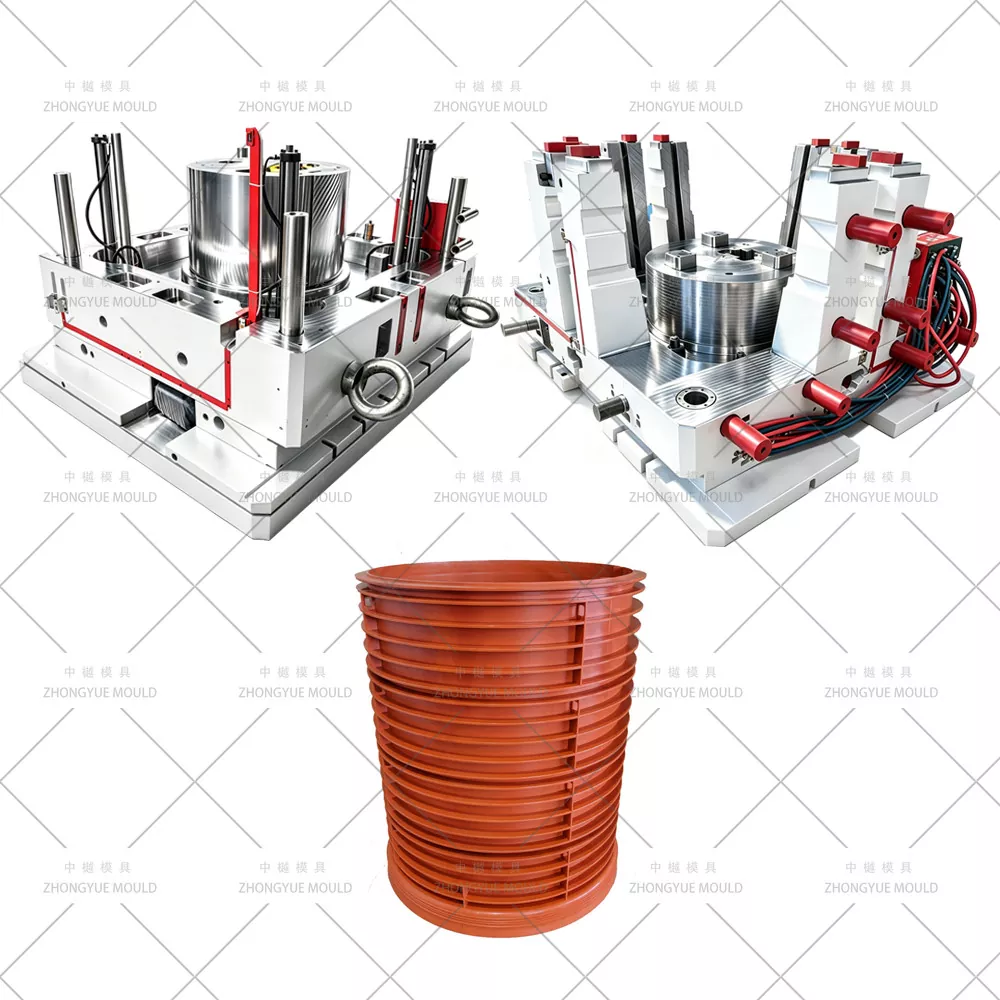

Le moule d'extension de trou d'homme en plastique PP DN1000 (L = 1000 mm) est l'outil d'injection de précision qui produit une colonne montante cylindrique à paroi lisse ou à nervures verticales avec un diamètre interne de 1000 mm, des joints à emboîtement/embout assortis avec des rainures d'étanchéité en caoutchouc EPDM en haut et en bas. Chez ZHONGYUE MOLD (Huangyan, Taizhou, Chine), nous sommes spécialisés dans les systèmes de moules à chambre d'égout - comprenant la base, l'arbre (hauteurs 250/500/750/1000 mm), le cône et le cadre de couverture - conçus pour le matériau PP (retrait de 1,6 à 1,8 %), le refroidissement à cavité profonde et le démoulage à cavité divisée (hanchée).

Spécifications du moule de trou d'homme en plastique :

Spécifications techniques typiques – Moule d'arbre d'extension de trou d'homme DN1000 (L=1000 mm)

Égayez votre prochain projet de moule de trou d'homme en plastique !

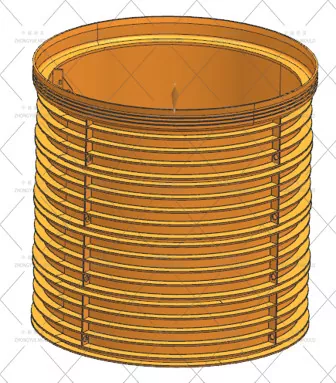

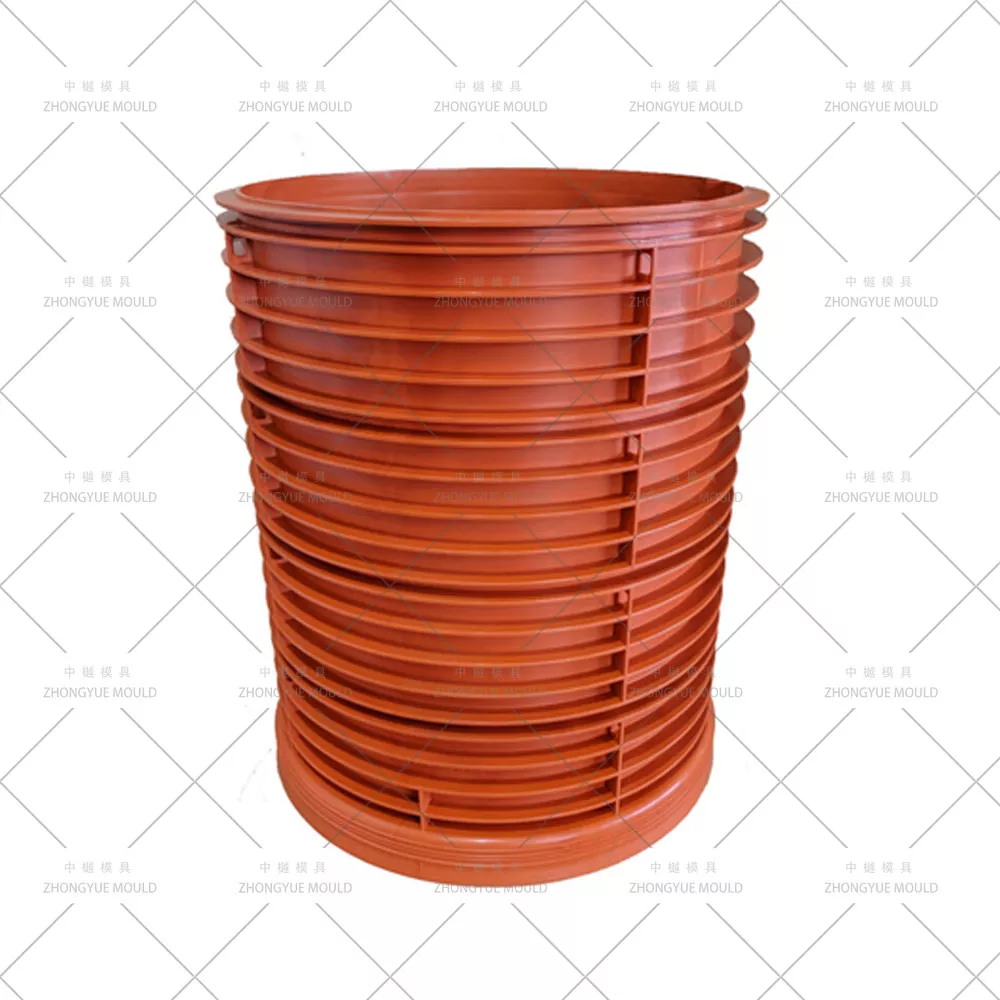

Qu'est-ce qu'un puits d'extension de trou d'homme en PP DN1000 (L=1000 mm) ?

Conception des nervures : Nervures de renforcement verticales externes en option pour une résistance accrue au flambage en cas d'enfouissement profond.

Normes : Conforme à EN 13598-2 / DIN 19534 / GB/T 19472 (selon marché).

Comment ZHONGYUE conçoit un moule de puits de regard de haute qualité

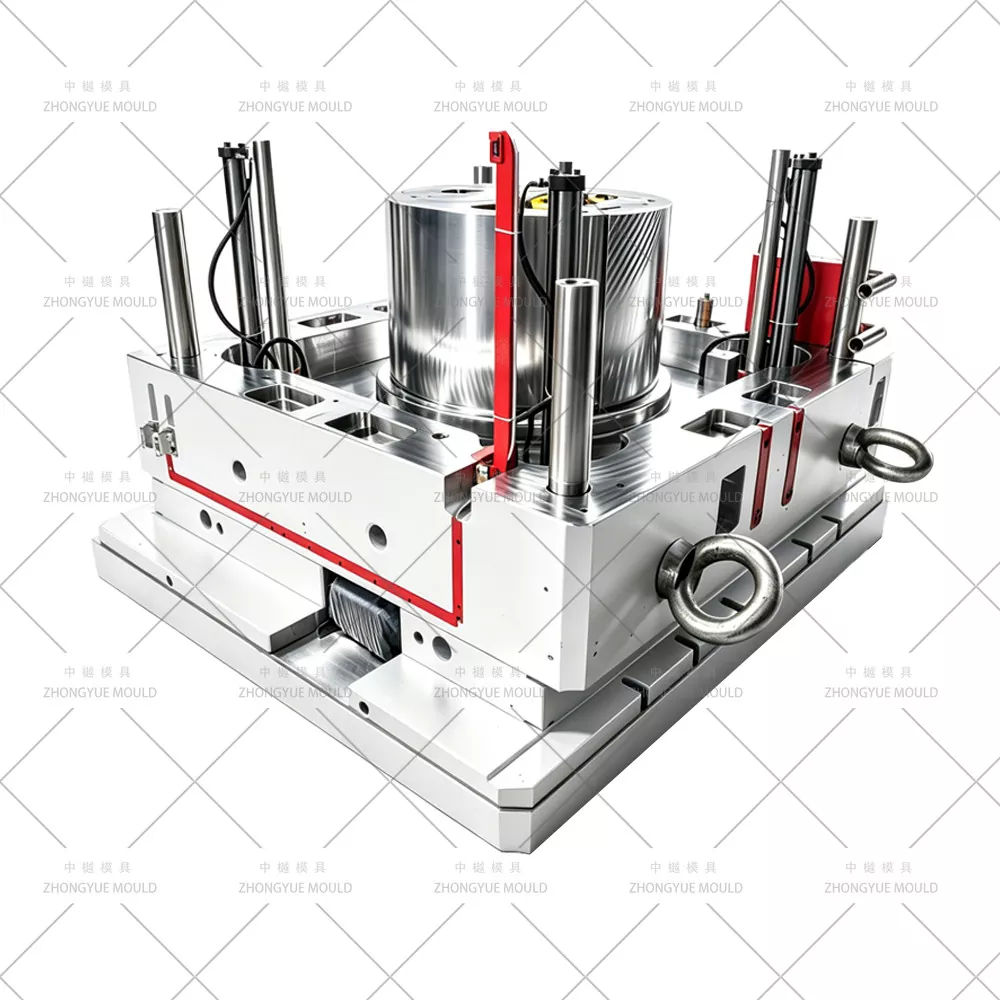

① Cavité divisée (moule creux / à deux moitiés) pour un démoulage en toute sécurité

Un canon à paroi mince embouti de Ø1 000 mm × L 1 000 mm ne peut pas être retiré d'un noyau solide sans tirage excessif → nécessite une conception à cavité divisée (哈夫模 / moule divisé) :

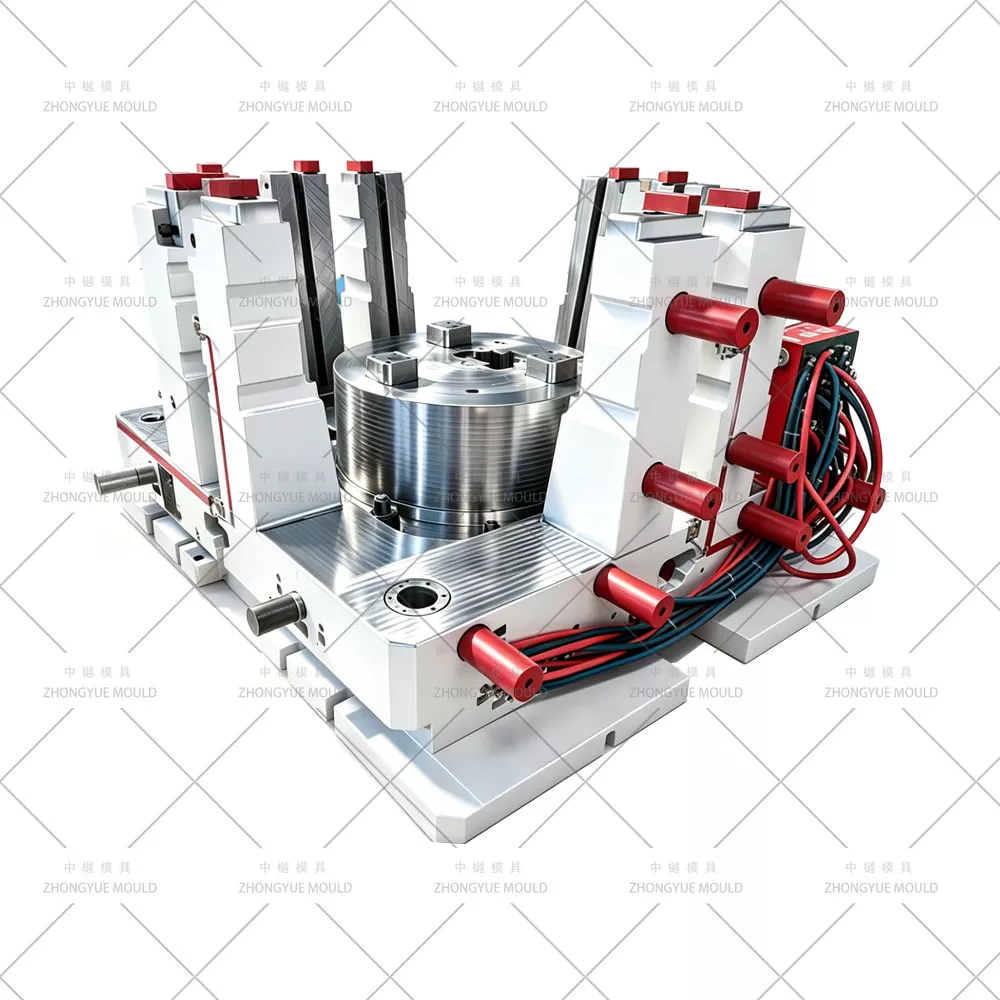

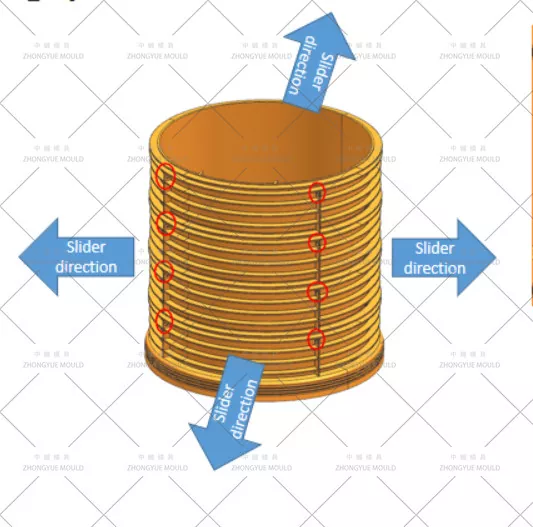

La cavité se divise en 2 ou 3 segments (moitiés/pétales) actionnés par des vérins hydrauliques ou des broches coudées pour une ouverture latérale.

Le noyau (mandrin intérieur) est fixe ou rétractable ; produit libéré par l'ouverture de la cavité fendue.

Ligne de séparation usinée avec précision avec un minimum d'éblouissement ; surfaces de contact rectifiées et montées.

Angle de dépouille sur le noyau interne généralement de 1° à 1,5° (légèrement plus sur la cavité externe divisée) pour une libération en douceur.

② Refroidissement en cavité profonde – Séparation du noyau interne et de la coque externe

Le refroidissement domine le temps de cycle (généralement 90 à 150 secondes pour les arbres L=1 000 mm) :

Noyau interne : déflecteur profondément percé + tube barboteur atteignant toute la profondeur → refroidissement uniforme de l'intérieur vers l'extérieur.

Cavité extérieure divisée : conduites d'eau en série ou parallèles espacées de 20 à 25 mm de la surface de moulage ; Inserts BeCu (cuivre béryllium) aux extrémités épaisses des nervures/arbres.

Contrôle indépendant de la température entre le noyau et la cavité afin de gérer le retrait différentiel et d'éviter l'ovalité.

③ Compensation du retrait du PP et précision de la rainure du joint

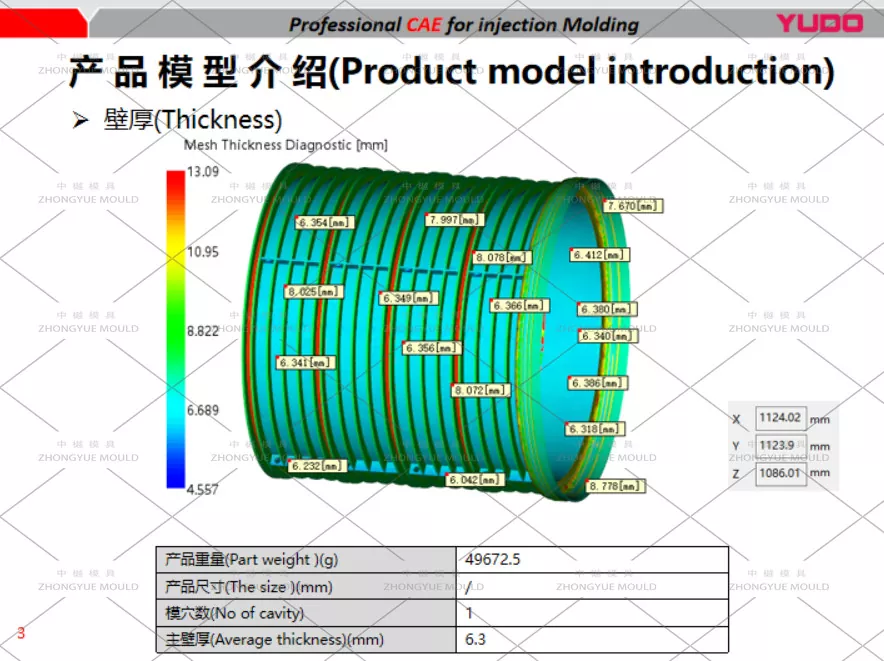

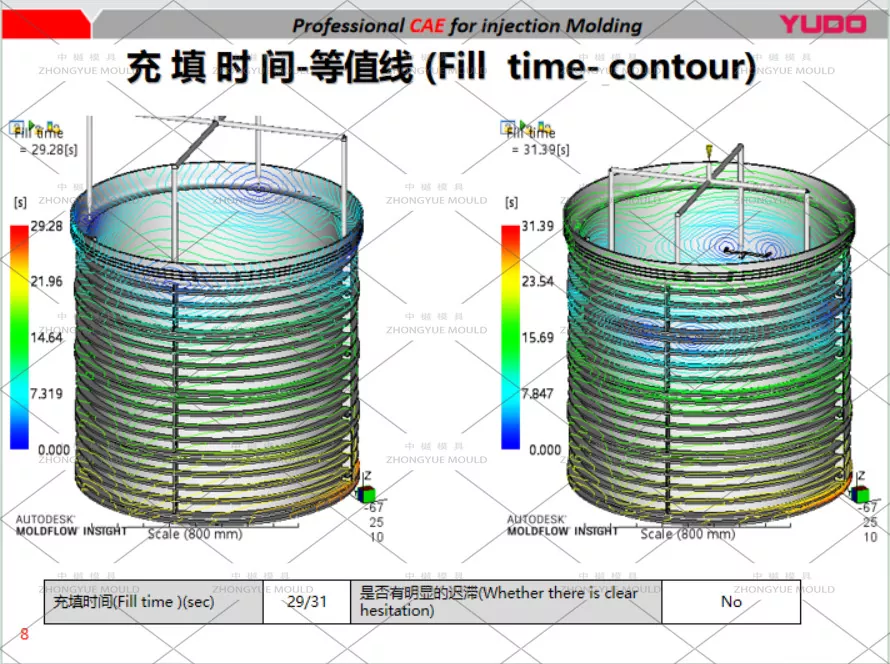

Moule conçu avec un facteur de retrait PP de 1,6 à 1,8 % à compensation isotrope, vérifié par Moldflow si nécessaire.

Rainures d'étanchéité supérieure et inférieure (pour joint EPDM à anneau Ø) usinées avec une tolérance de ± 0,05 mm pour garantir un joint étanche avec l'arbre/la base/le cône adjacents.

La surface interne peut être lisse (Ra ≤ 0,8 μm) ou avec une texture légère si nervurée.

④ Sélection de l'acier – Équilibre entre l'usure et le coût

⑤ Ouverture et ventilation

Généralement une porte de ventilateur latérale ou plusieurs portes superposées à une extrémité (en bas ou en haut selon l'orientation) pour remplir de l'extrémité de la douille vers le haut, minimisant ainsi le piégeage de l'air dans la cavité profonde.

La ligne de séparation est aérée le long du canon pour évacuer l'air - essentielle dans le moulage PP à paroi mince et profonde pour éviter les marques de brûlure.

Norme de canaux froids ; buse chaude en option pour les lignes dédiées à grand volume.

Applications typiques

Égouts pluviaux et sanitaires municipaux : chambres d'inspection à profondeur réglable pour les développements résidentiels et commerciaux

Drainage en bordure de route : avec adaptateurs de couverture robustes (classés D400/F900)

Récupération des eaux de pluie / Soakaways : Comme colonne montante pour accéder à la surface

Système modulaire : empilable avec des joints en caoutchouc à ajustement rapide – peut combiner plusieurs arbres de 250/500/1 000 mm pour atteindre n'importe quelle profondeur d'enfouissement

Compatible avec les chambres standard EN 13598-2, DIN 19534, GB/T 19472 lorsqu'elles sont produites avec du PP certifié.

Pourquoi le moule ZHONGYUE pour votre moule de trou d'homme ?

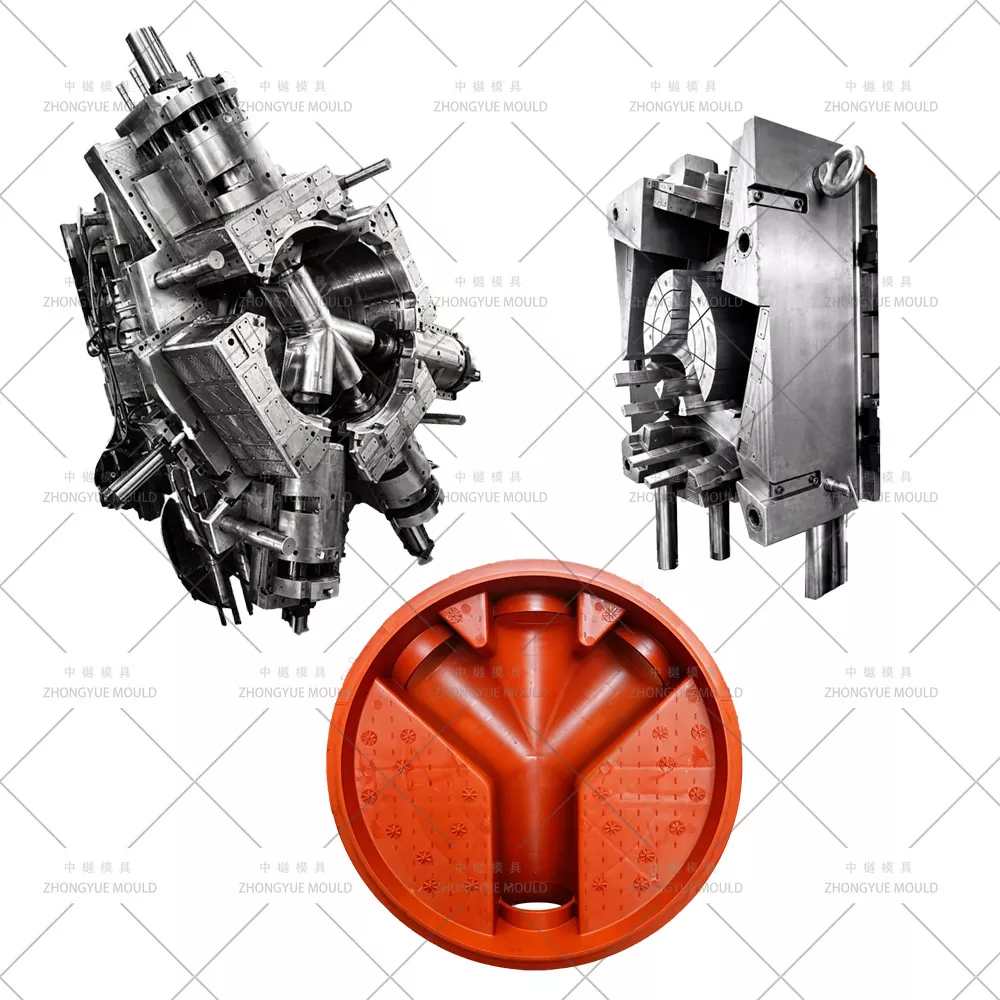

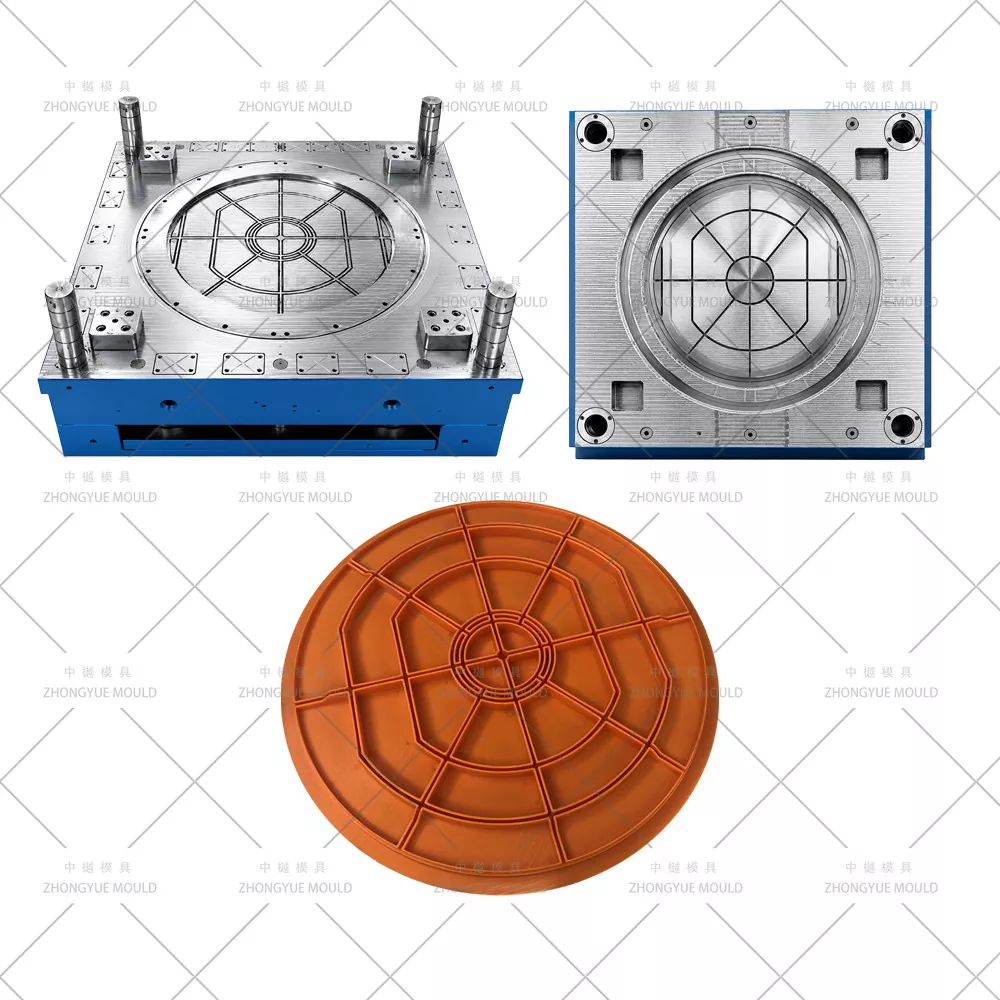

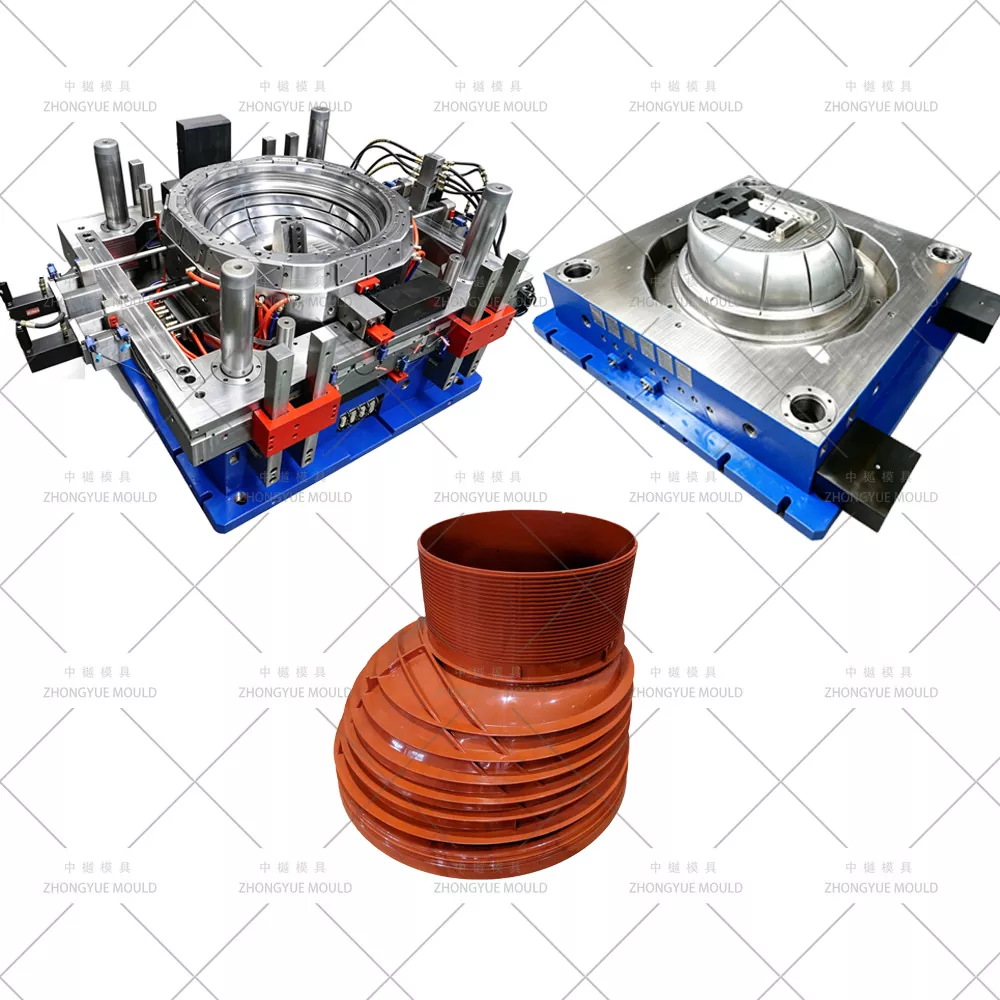

Capacité complète du système de chambre – Nous fabriquons des moules pour base + arbre (plusieurs hauteurs) + cône + cadre de couverture – un guichet unique pour les fournisseurs de systèmes de chambre.

Expertise en refroidissement par emboutissage profond – Barboteur à noyau déflecteur + refroidissement par cavité zonée pour minimiser la déformation et le temps de cycle sur les arbres L = 1 000 mm.

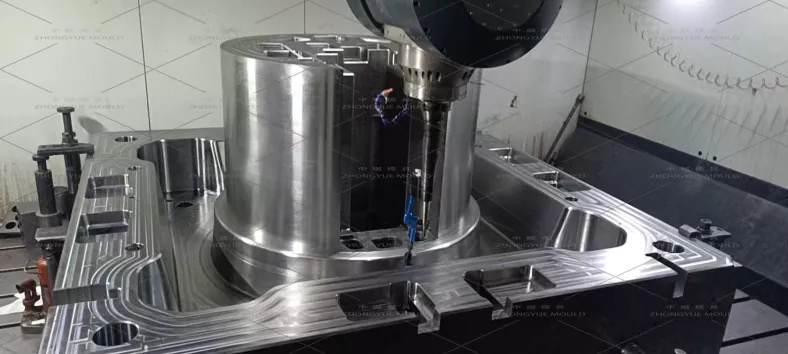

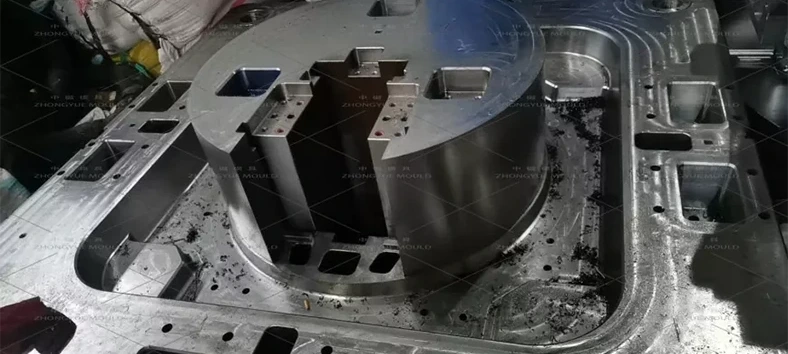

Usinage de précision à cavité divisée – Faces de séparation rectifiées, bavure minimale, sécurité de verrouillage hydraulique.

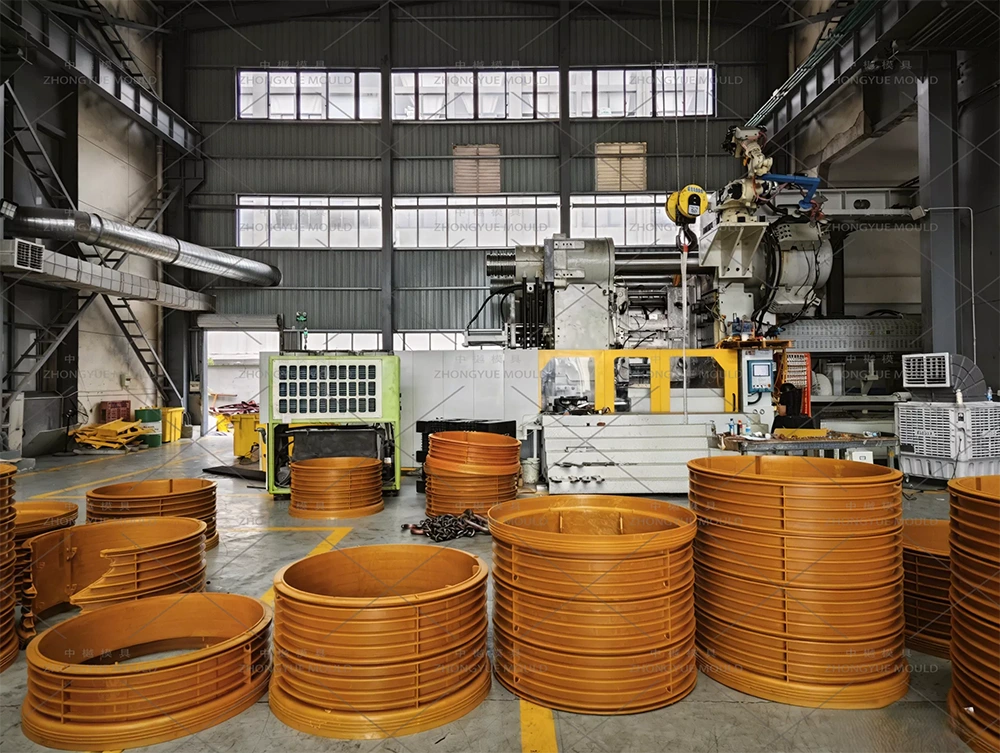

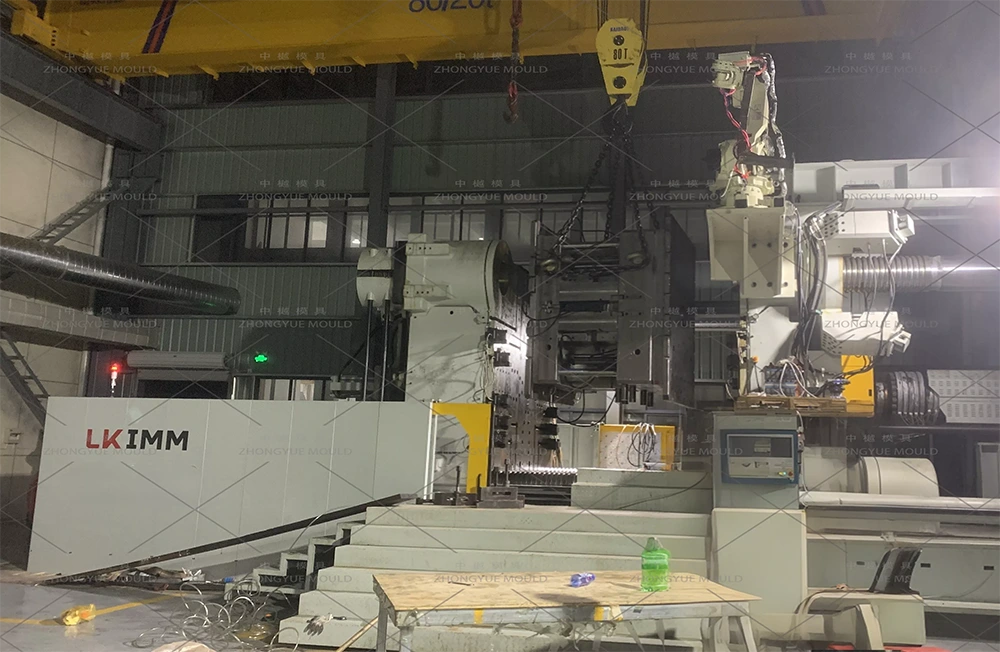

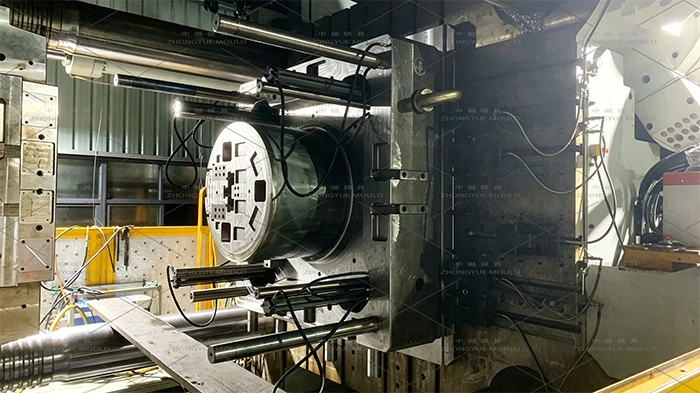

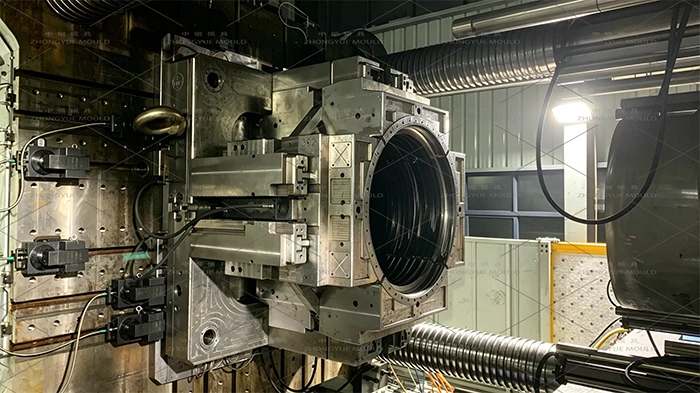

Package QC complet – Inspection CMM, certificats d’acier, vidéo d’essai T0 et exemple de rapport dimensionnel avant expédition.

Pièces de rechange et assistance – Joints supplémentaires, plaques d'usure, bandes chauffantes (si buse chaude), dépannage à distance.

Démarrez votre projet de moule de puits d'extension de trou d'homme

Que vous ayez besoin d'un moule de puits de regard DN1000 PP L=1000 mm (ou variantes 500/750 mm), ou d'un ensemble complet de moules de chambre d'inspection (base + puits + cône + couvercle), notre équipe d'ingénierie est prête.
